2001 Yamaha Mountain MAX 700 (MM700F) Frame Diagram

← All diagrams

Find the part on the Frame diagram for your 2001 Yamaha Mountain MAX 700 (MM700F), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

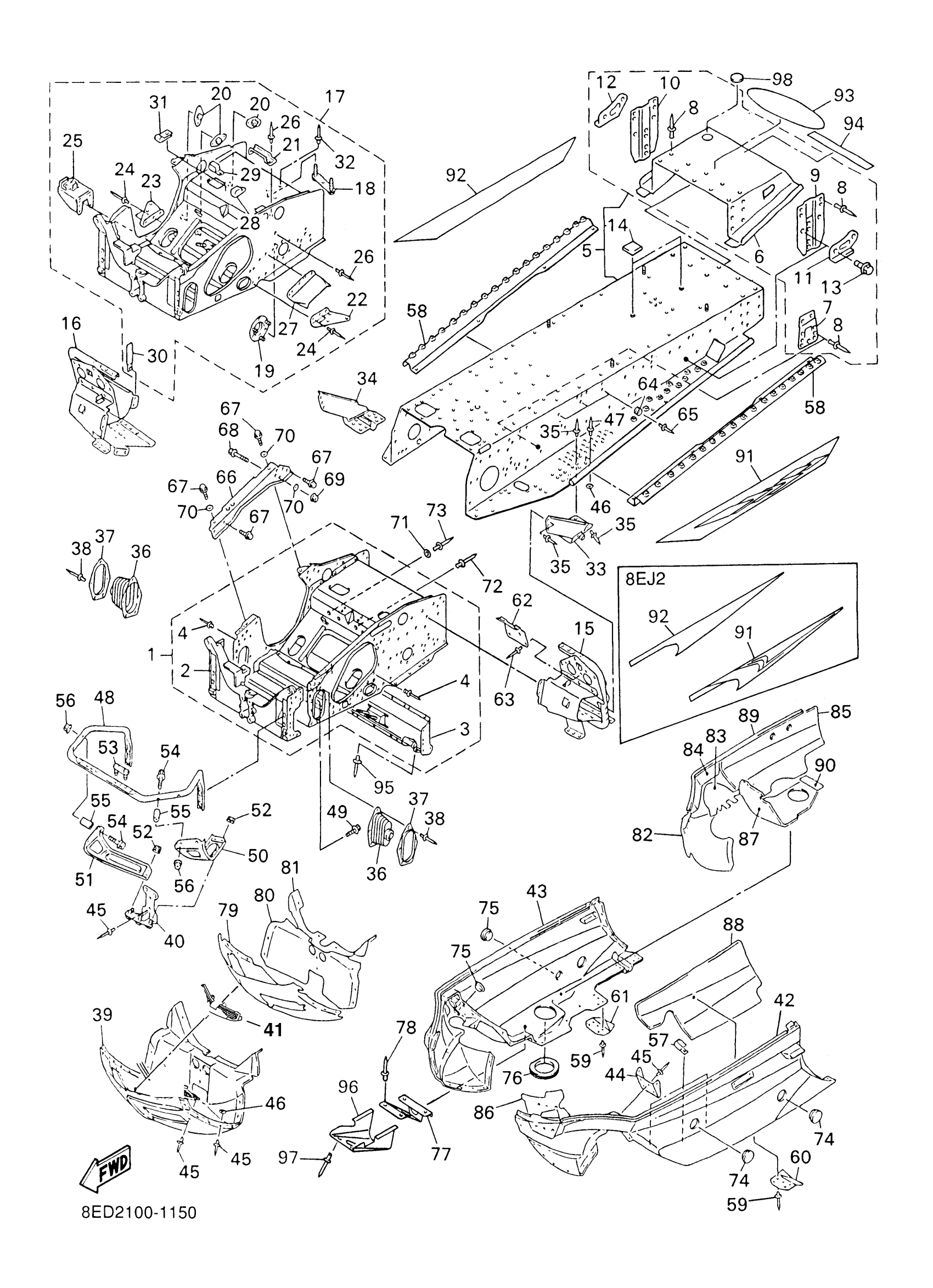

2001 Yamaha Mountain MAX 700 (MM700F) Frame Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

FRONT FRAME COMP.

8DG-21940-07-00

1
Out of stock

2

BULKHEAD

8CR-2191A-02-00

1
Out of stock

3

HEAT EXCHANGER ASSY 1

8DG-12440-01-00

1
Out of stock

4

RIVET, BLIND

90267-48015-00

1

$1.88

In stock

4

RIVET, BLIND

90267-48016-00

1

$7.85

In stock

4

RIVET, BLIND

90267-48177-00

1

$1.71

In stock

5

REAR FRAME COMP.

8EJ-21950-08-00

1
Out of stock

6

PANEL, SUB FRAME 5

8ED-21916-01-00

1
Out of stock

6

PANEL, SUB FRAME 5

8ED-21916-11-00

1
Out of stock

7

. BRACKET, MAIN TRACK 1

8ED-21943-00-00

1
Out of stock

8

RIVET, BLIND(8CR)

90267-47186-00

1

$2.31

In stock

8

RIVET, BLIND

90267-47195-00

1

$3.33

In stock

9

BRACKET, REAR TRACK SUSPENTION

8ED-21944-00-00

—
Out of stock

10

BRACKET, REAR TRACK SUSPENTION

8ED-21954-00-00

—
Out of stock

11

PATCH 8

8ED-21988-00-00

1

$7.91

In stock

12

PATCH 9

8ED-21989-00-00

—
Out of stock

13

BOLT, FLANGE(JN5)

95817-08016-00

—

$4.12

In stock

14

COVER 3

8CR-2198J-00-00

—

$3.11

In stock

15

FOOTREST COMP. 1

8ED-21960-09-00

1
Out of stock

16

FOOTREST COMP. 2

8ED-21970-09-00

1
Out of stock

17

FRAME CONNECTION KIT

8ED-W2195-00-00

1
Out of stock

18

BRACKET 3

8CR-2196F-00-00

—

$5.80

In stock

19

. HOUSING, REINF SUB-ASSY (LH)

8CR-21920-00-00

1
Out of stock

20

BRACKET, CHAIN HOUSING

8CR-21939-01-00

—

$5.35

In stock

21

CLAMP, FUEL PIPE

8CR-21977-00-00

—

$3.29

In stock

22

PANEL, SUB FRAME 6

8CR-21917-00-00

—

$20.57

In stock

23

PANEL, SUB-FRAME 7

8CR-21918-00-00

—

$20.57

In stock

24

RIVET, BLIND

90267-48016-00

1

$7.85

In stock

25

STAY, MUFFER

8CR-2194J-00-00

—

$61.74

In stock

26

RIVET, BLIND(8CR)

90267-47186-00

1

$2.31

In stock

27

COVER 2

8CR-2198G-00-00

—

$16.65

In stock

28

CLAMP(83R)

90461-08113-00

—

$10.48

In stock

29

CLAMP(8CR)

90461-06142-00

—
Out of stock

30

CLAMP

90462-10236-00

—

$8.97

In stock

31

CLAMP

90461-10148-00

—

$8.78

In stock

32

RIVET, BLIND

90267-47197-00

—

$1.91

In stock

33

PIPE, PIVOT 1

8DF-21941-00-00

1
Out of stock

34

PIPE, PIVOT 2

8DF-21951-00-00

—

$53.55

In stock

35

RIVET

90269-07080-00

—

$3.37

In stock

36

COVER 1

8CR-2198F-00-00

1
Out of stock

37

PLATE, STRG BRACKET 1

8CR-2195E-00-00

—
Out of stock

38

RIVET, BLIND

90267-47197-00

—

$1.91

In stock

39

PANEL, SUB FRAME 1

8CR-21912-01-00

1
Out of stock

39

PANEL, SUB FRAME 1

8CR-21912-11-00

1
Out of stock

40

PLATE, BACK UP

8CR-23788-11-00

1
Out of stock

41

STAY 4

8CR-77128-00-00

1
Out of stock

42

FRAME UNDER 1

8CR-2196A-03-00

1
Out of stock

42

FRAME UNDER 1

8CR-2196A-12-00

1
Out of stock

43

FRAME, UNDER 2

8CR-2196E-03-00

1
Out of stock

43

FRAME, UNDER 2

8CR-2196E-12-00

1
Out of stock

44

BRACKET, GUARD FITTING

8CR-21972-00-00

1
Out of stock

45

RIVET, BLIND

90267-48018-00

—

$7.35

In stock

46

WASHER PLATE 829771780000

90201-05033-00

—
Out of stock

47

RIVET, BLIND(8CH)

90267-47187-00

—
Out of stock

48

BUMPER, FRONT 2

8CR-77512-00-00

—

$89.51

In stock

49

BOLT, FLANGE(8AB)

95817-08020-00

—

$7.00

In stock

50

BRACKET, FRONT

8CR-21949-10-00

—

$20.51

In stock

51

BRACKET, FRONT BUMPER

8CR-21959-10-00

1
Out of stock

52

NUT, SELF-LOCKING

90185-08169-00

—

$7.09

In stock

53

BRACKET, 5

8CR-2196M-00-00

—

$4.98

In stock

54

BOLT, FLANGE

95817-08040-00

—

$5.43

In stock

55

COLLAR(8CR)

90387-0810F-00

—
Out of stock

56

NUT, FLANGE(JN5)

95707-08500-00

—

$1.49

In stock

57

CLAMP(4MX)

90465-06376-00

—

$7.08

In stock

58

PLATE, ANTI-SKID

8ED-2192A-10-00

1
Out of stock

59

RIVET, BLIND

90267-48018-00

—

$7.35

In stock

60

PROTECTOR, FRAME

8CR-21978-00-00

—

$22.77

In stock

61

PROTECTOR, FRAME

8CR-2197B-00-00

—

$22.54

In stock

62

HOOK

8CR-21973-00-00

1
Out of stock

63

RIVET, BLIND(8CR)

90267-47186-00

1

$2.31

In stock

64

BUTT0N

81K-2471F-00-00

—
Out of stock

65

RIVET, BLIND(81K)

90267-40135-00

1
Out of stock

66

REINEFORCEMENT, FRAME REAR 1

8CR-21921-01-00

1
Out of stock

67

BOLT, FLANGE

95817-10020-00

—

$6.17

In stock

68

BOLT,FLANGE

95817-10065-00

—

$4.72

In stock

69

NUT, FLANGE(8AB)

95707-10500-00

—

$1.66

In stock

70

WASHER, PLAIN(3BM)

92907-10200-00

—
Out of stock

71

WASHER PLATE 829771780000

90201-05033-00

—
Out of stock

72

RIVET, BLIND

90267-48177-00

1

$1.71

In stock

73

RIVET, BLIND(8CH)

90267-47187-00

—
Out of stock

74

PLUG (8H8)

90338-44093-00

—

$13.91

In stock

74

PLUG

90338-44270-00

1
Out of stock

75

PLUG(8CJ)

90338-30256-00

—

$7.15

In stock

75

PLUG

90338-30268-00

1
Out of stock

76

SPACER

8DF-21998-10-00

—

$23.63

In stock

77

PROTECTOR, FRAME 3

8ED-2197C-00-00

1
Out of stock

78

RIVET, BLIND

90267-48018-00

—

$7.35

In stock

79

LINING, SHROUD 1

8CR-77261-00-00

1
Out of stock

80

LINING, SHROUD 2

8CR-77262-00-00

—

$28.62

In stock

81

LINING, SHROUD 3

8CR-77263-00-00

1
Out of stock

82

LINING, SHROUD 4

8CR-77264-00-00

—

$27.25

In stock

83

LINING, SHROUD 5

8CR-77265-00-00

1
Out of stock

84

LINING, SHROUD 6

8CR-77266-00-00

1
Out of stock

85

LINING, SHROUD 7

8CR-77267-01-00

—

$27.68

In stock

86

LINING,SHROUD 8

8CR-77268-00-00

—

$20.60

In stock

87

LINING, SHROUD 9

8CR-77269-00-00

1
Out of stock

88

DAMPER, NOISE 11

8CR-77271-00-00

—
Out of stock

89

TAPE, 5

8CR-7717J-00-00

1
Out of stock

90

TRIM 1

8CR-77165-00-00

—

$2.42

In stock

91

GRAPHIC 7

8ED-7711G-00-00

1
Out of stock

91

GRAPHIC 7

8EJ-7711G-01-00

1
Out of stock

92

GRAPHIC 8

8ED-7711H-00-00

1
Out of stock

92

GRAPHIC 8

8EJ-7711H-01-00

1
Out of stock

93

EMBLEM 3

8EJ-77143-00-00

1
Out of stock

94

LABEL, WARNING 2

88X-77762-10-00

—

$23.32

In stock

95

RIVET, BLIND

90267-48177-00

1

$1.71

In stock

96

PROTECTOR, MUFFLER

8ED-2194H-00-00

1
Out of stock

97

RIVET, BLIND(8CR)

90267-47186-00

1

$2.31

In stock

98

PLUG

90338-44019-00

1
Out of stock
