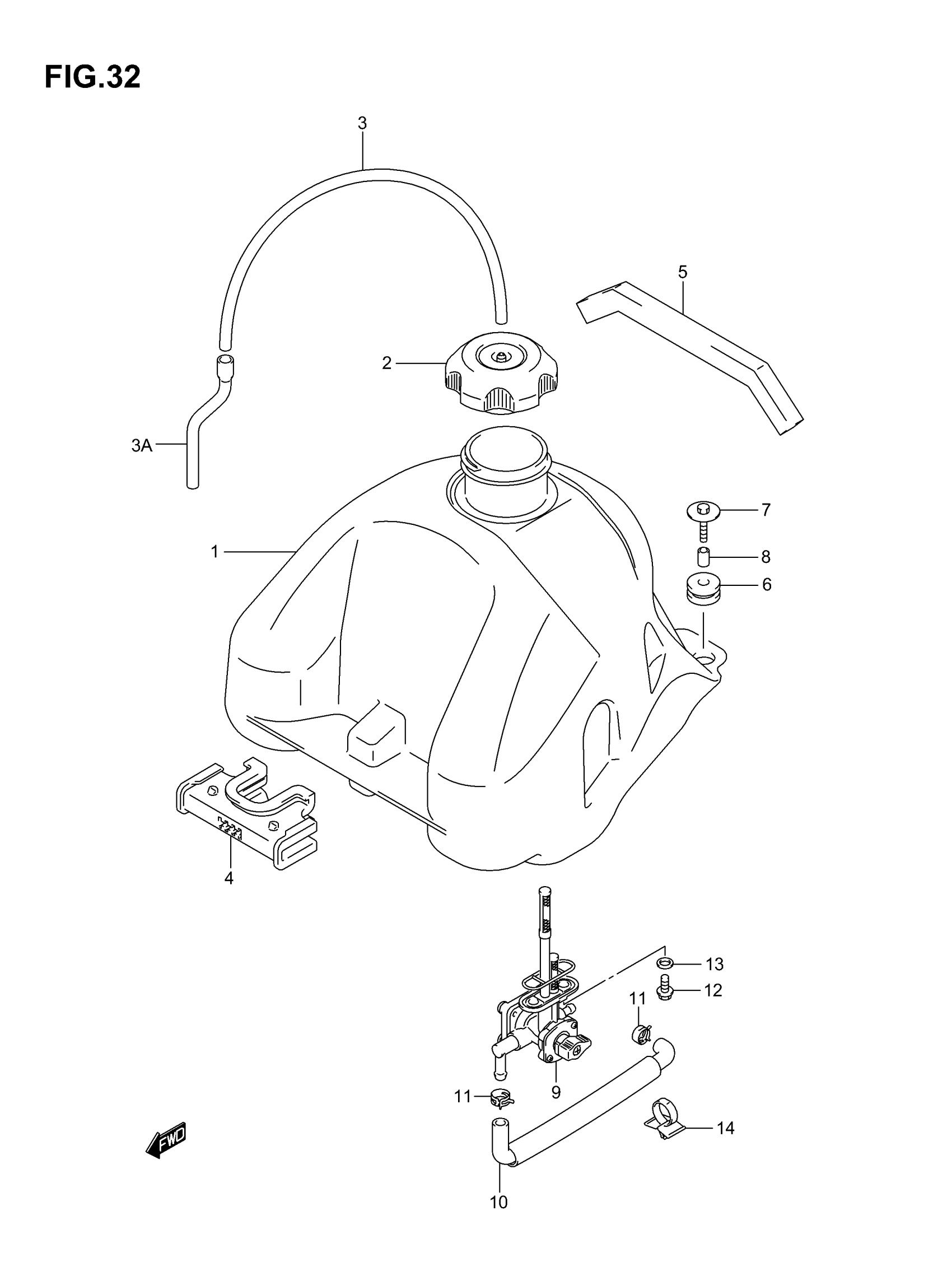

Suzuki LTF250 (2007) FUEL TANK Diagram

#

Description
Price

1

TANK ASSY, FUEL

44100-05G02

Unavailable

2

CAP ASSY, FUEL TANK FILLER This part replaces 44200-29F00.

44200-29F01

Unavailable

3

HOSE,5X10X600 This part replaces 09352-50823-600.

44421-13ER0

Unavailable

3A

HOSE,BREATHER This part replaces 44433-21G00.

44433-21G01

Unavailable

4

CUSHION,FUEL TA This part replaces 44511-03G00.

44511-03G01

Unavailable

5

CUSHION

47451-38A01

Unavailable

6

CUSHION,REAR This part replaces 44281-03G00.

44281-03G01

Unavailable

7

BOLT

09116-06190

Unavailable

8

SPACER

09180-06293

Unavailable

9

COCK ASSY,FUEL This part replaces 44300-05G10.

44300-05G11

Unavailable

10

HOSE,FUEL This part replaces 44420-05G00.

44420-21GR0

Unavailable

11

CLIP This part replaces 09401-11407.

09401-11415

Unavailable

12

BOLT This part replaces 01547-06163.

01547-0616B

Unavailable

13

GASKET

09168-06026

Unavailable

14

CLAMP, AIR VENT HOSE

09403-12312

Unavailable
