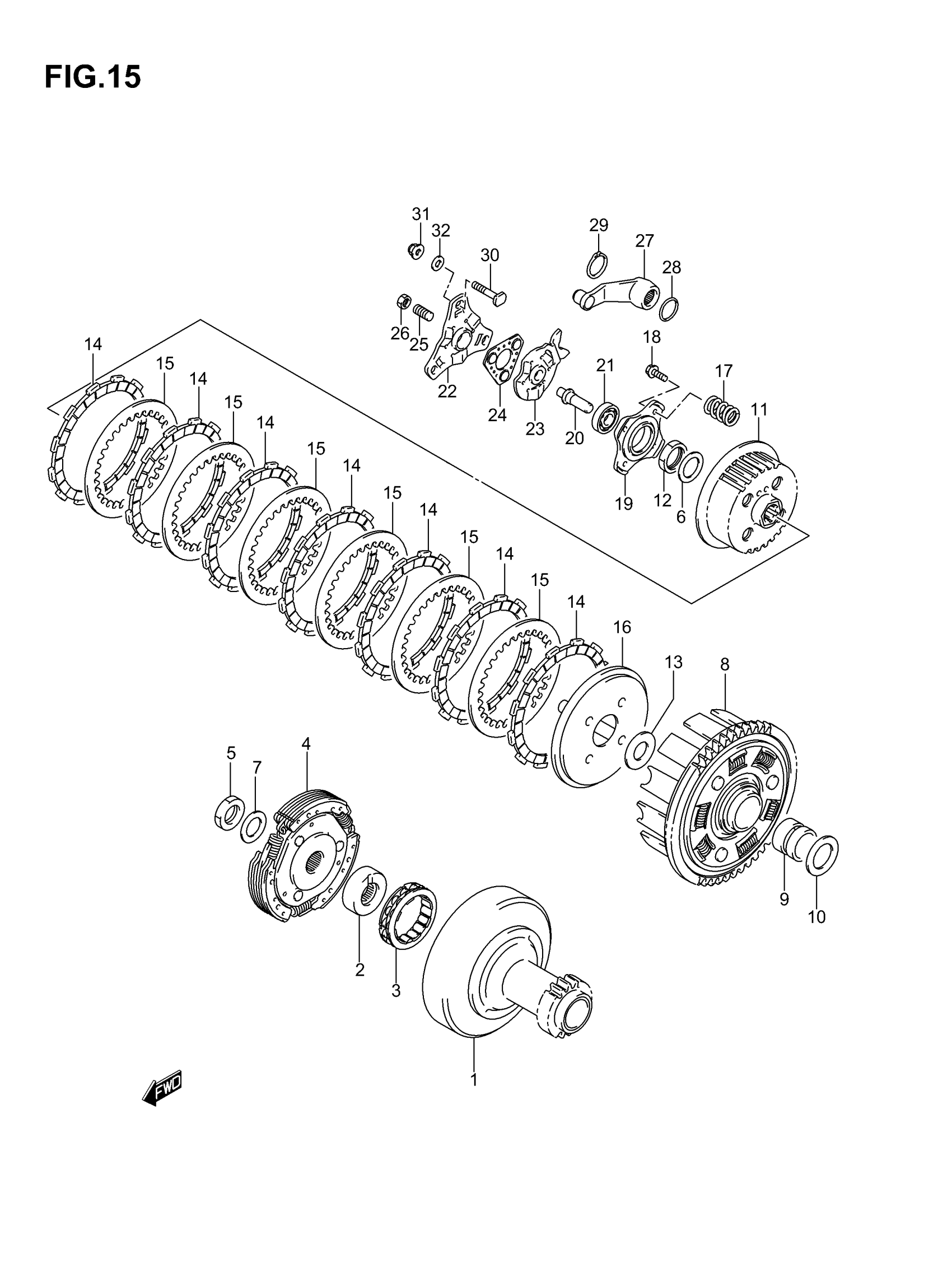

Suzuki LTF250 (2007) CLUTCH Diagram

#

Description
Price

1

GEAR, PRIMARY DRIVE (NT:20)

21110-05G00

Unavailable

2

RACE, INNER

21631-19B11

Unavailable

3

CLUTCH, ONE WAY

21273-19B10

Unavailable

4

CLUTCH ASSY

21500-05G10

Unavailable

5

NUT

09140-18012

Unavailable

6

LOCK WASHER (ID:20.1)

09164-20007

Unavailable

7

LOCK WASHER (ID:18.3)

09164-18001

Unavailable

8

GEAR ASSY, PRIMARY (NT:65)

21200-05G10

Unavailable

9

SPACER (22X28X23)

09180-22035

Unavailable

10

WASHER (22X36X1.0)

09181-22251

Unavailable

11

HUB, CLUTCH

21410-05G00

Unavailable

12

NUT

09140-20019

Unavailable

13

WASHER

08211-20323

Unavailable

14

PLATE, DRIVE

21441-22A01

Unavailable

15

PLATE, DRIVEN This part replaces 21451-11900.

21451-01B40

Unavailable

16

DISC, PRESSURE

21462-24501

Unavailable

17

SPRING

21413-05G10

Unavailable

18

BOLT

01550-0620A

Unavailable

19

PLATE, RELEASE

21465-24500

Unavailable

20

PIECE, PUSH

23121-05G00

Unavailable

21

BEARING (12X28X8)

09262-12001

Unavailable

22

GUIDE, BALL OUTER

23231-05G21

Unavailable

23

GUIDE, BALL INNER

23211-05G21

Unavailable

24

BALL, RELEASE

23250-31003

Unavailable

25

SCREW, ADJUSTER

09134-08009

Unavailable

26

NUT, ADJUSTER

09140-08021

Unavailable

27

ARM, RELEASE

23220-05G20

Unavailable

28

WASHER, CLUTCH RLSE ARM

08211-10243

Unavailable

29

CIRCLIP, SHIFT SHAFT This part replaces 08331-31146.

08331-3114A

Unavailable

30

BOLT

09119-06103

Unavailable

31

NUT

08313-2006A

Unavailable

32

SEAL, BOLT

09168-06023

Unavailable
