TRANSMISSION (2)

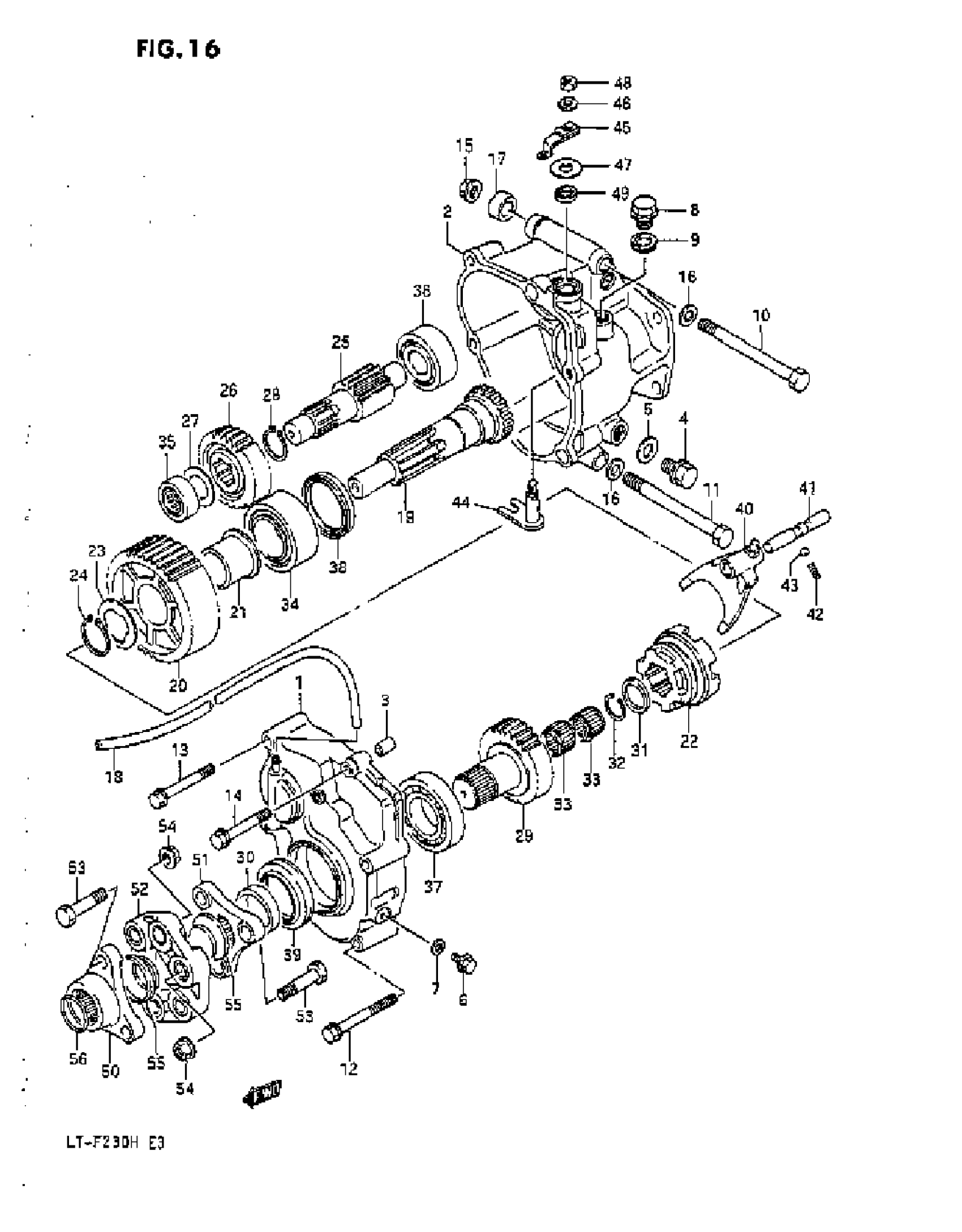

Suzuki LTF230 (1987) TRANSMISSION (2) Diagram
#
1
CASE, SUB TRANSMISSION FRONT
29510-18B01
Unavailable
2
CASE, SUB TRANSMISSION REAR
29521-18B00
Unavailable
3
PIN
04211-11189
Unavailable
4
PLUG, OIL DRAIN
01514-12166
Unavailable
5
GASKET
09168-12002
Unavailable
6
BOLT This part replaces 01517-06108.
01550-06107
Unavailable
7
GASKET
09168-06023
Unavailable
8
PLUG, OIL FILLER
09247-14015
Unavailable
9
GASKET
09168-14004
Unavailable
10
NO DESCRIPTION AVAILABLE This part replaces 09100-10116.
09116-10042
Unavailable
11
BOLT (L:115)
09100-10239
Unavailable
12
BOLT This part replaces 01517-08658.
01550-08657
Unavailable
13
.BOLT This part replaces 01517-08556.
01550-0855A
Unavailable
14
BOLT This part replaces 01517-08456.
01550-0845A
Unavailable
15
NUT, REAR SWGARM BRACKET This part replaces 09159-10044.
09159-10115
Unavailable
16
WASHER, KNUCKLE END This part replaces 08322-11104.
08322-0110A
Unavailable
17
SPACER (10.5X20X10)
29525-18B00
Unavailable
18
HOSE (4.2X7XL550)
09343-04119
Unavailable
19
SHAFT, MAIN
29111-18B00
Unavailable
20
GEAR, MAIN SHAFT (NT:39)
29221-18B01
Unavailable
21
BUSH
29225-18B00
Unavailable
22
DOG
29231-18B02
Unavailable
23
WASHER
09167-28006
Unavailable
24
CIRCLIP This part replaces 08331-11289.
08331-31289
Unavailable
25
NO DESCRIPTION AVAILABLE This part replaces 29121-18B02.
29121-18B03
Unavailable
26
GEAR, COUNTER SHAFT (NT:26)
29241-18B01
Unavailable
28
SNAP RING
09380-25003
Unavailable
29
GEAR, INPUT (NT:28)
29211-18B03
Unavailable
30
SPACER (30X38X9)
09180-30019
Unavailable
31
WASHER
08211-20303
Unavailable
32
NO DESCRIPTION AVAILABLE This part replaces 09381-22005.
09381-22009
Unavailable
33
BEARING (18X22X16)
09263-18022
Unavailable
35
BEARING (20X34X18)
09263-20062
Unavailable
36
BEARING (20X52X22.2)
09267-20001
Unavailable
37
BEARING, LH This part replaces 09262-30064.
09262-30066
Unavailable
38
OIL SEAL (38X52X8) This part replaces 09283-38010.
09283-38017
Unavailable
39
OIL SEAL
09283-38015
Unavailable
40
FORK, GEAR SHIFTING NO.5
29311-18B00
Unavailable
41
SHAFT, NO.3
29321-18B01
Unavailable
42
SPRING
09440-05005
Unavailable
43
BALL This part replaces 06112-07004.
06111-07004
Unavailable
44
SHAFT, GEAR SHIFTING
29330-18B01
Unavailable
45
ARM
29340-18B00
Unavailable
46
WASHER This part replaces 08322-11088.
08322-01087
Unavailable
47
WASHER (10.5X24X1.0)
09160-10020
Unavailable
48
NUT, ADJUSTER This part replaces 08310-22085.
09140-08021
Unavailable
49
OIL SEAL
09282-10001
Unavailable
50
JOINT SUB T/M C This part replaces 27131-18B01.
27131-18B02
Unavailable
51
JOINT SUB T/M C This part replaces 27132-18B01.
27132-18B02
Unavailable
52
COUPLING
27170-18B10
Unavailable
53
BOLT
09100-10254
Unavailable
54
NUT This part replaces 08316-16106.
08316-1010B
Unavailable
55
PLUG
09241-34004
Unavailable
56
O-RING (D:2.4, ID:27.7)
09280-28005
Unavailable
