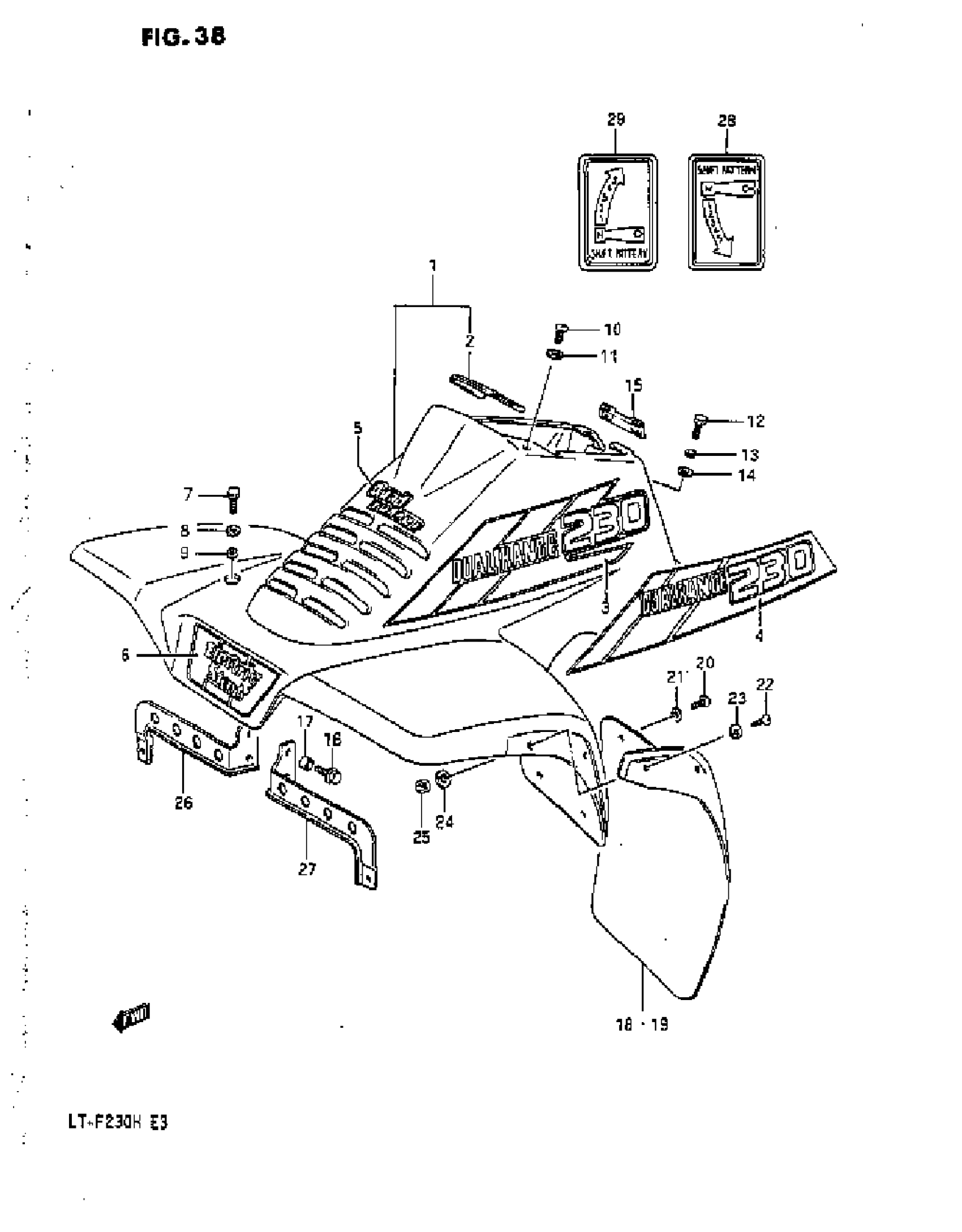

Suzuki LTF230 (1987) FRONT FENDER Diagram

#

Description
Price

1

FENDER, FRONT CENTER (ORANGE)

53110-18A00-25G

Unavailable

2

PROTECTOR, CABLE

58627-18A00

Unavailable

3

TAPE SET | MODEL G

68150-18B00-7ZG

Unavailable

4

TAPE SET | MODEL H

68150-18B10-32P

Unavailable

5

EMBLEM, FENDER NAME

68233-18930-73J

Unavailable

6

EMBLEM, FRONT FENDER | MODEL G

68151-18A10-7ZH

Unavailable

6

EMBLEM, FRONT FENDER | MODEL H

68151-18A20-32N

Unavailable

7

BOLT This part replaces 01107-08255.

01500-0825A

Unavailable

8

WASHER This part replaces 08322-21085.

08322-0108A

Unavailable

9

SPACER, REAR This part replaces 09180-08110.

09180-08184

Unavailable

10

SCREW This part replaces 02142-06165.

02142-0616A

Unavailable

11

WASHER, CLUTCH RLSE NO.2 This part replaces 09160-06069.

09160-06052

Unavailable

12

BOLT This part replaces 01107-06166.

01500-0616A

Unavailable

14

WASHER

09169-06033

$1.81

15

PLATE, BRACE

53280-18900

Unavailable

16

BOLT This part replaces 01517-06305.

01550-0630A

Unavailable

17

.SPACER (6.5X16X15) | 6.5X16X15

09180-06161

Unavailable

18

MUD FLAP, RH

53311-18A01

Unavailable

19

MUD FLAP, LH

53312-18A01

Unavailable

20

SCREW This part replaces 02142-06164.

02142-0616A

Unavailable

21

WASHER (6.5X18X1.6) This part replaces 09160-06039.

09160-06109

Unavailable

22

SCREW, LOWER This part replaces 09139-05036.

09139-05038

Unavailable

23

WASHER (6.5X18X1.6) This part replaces 09160-07011.

09160-06109

Unavailable

24

WASHER (5.5X20X1.4) This part replaces 09160-05039.

09160-05046

Unavailable

25

NUT This part replaces 08319-31056.

08319-3105B

Unavailable

26

BRACE, FRONT FENDER RH

53211-18A00

Unavailable

27

BRACE, FRONT FENDER LH

53241-18A00

Unavailable

28

LABEL, GEAR SHIFT | MODEL G

68392-18A00

Unavailable

29

LABEL, GEAR SHIFT | MODEL H

68392-24210

Unavailable
