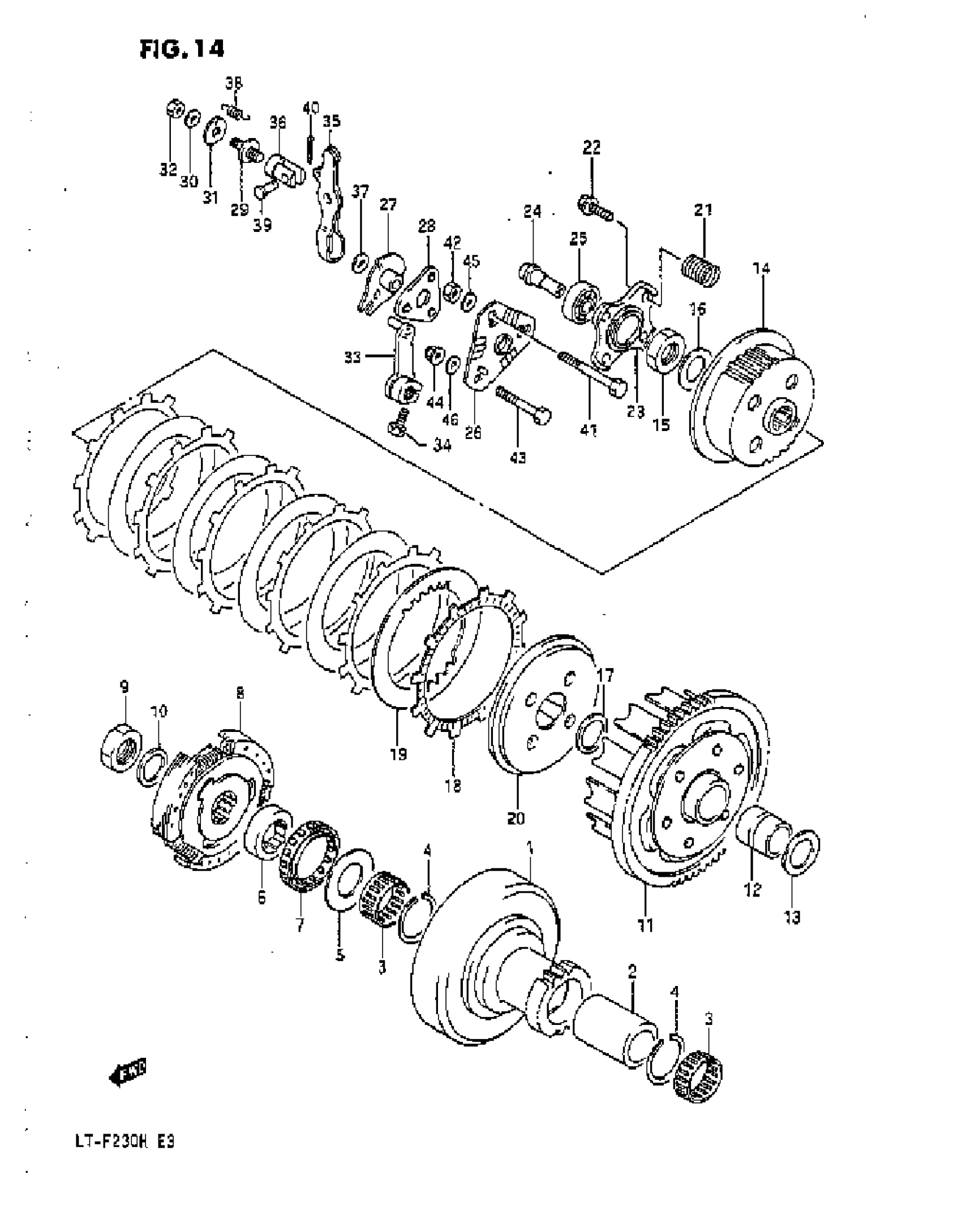

Suzuki LTF230 (1987) CLUTCH Diagram
#
1
GEAR, PRIMARY DRIVE (NT:22)
21110-18A01
Unavailable
2
SPACER
09180-22034
Unavailable
3
BEARING (28X32X16.8)
09263-28023
Unavailable
4
CIRCLIP
09381-33002
Unavailable
5
WASHER (22X48X2.5)
09160-22036
Unavailable
6
RACE, INNER
21631-18A00
Unavailable
7
CLUTCH, ONE WAY
21273-01401
Unavailable
8
SHOE CLUTCH ASS | MODEL G This part replaces 21500-18A01.
21500-19B01
Unavailable
8
SHOE CLUTCH ASS | MODEL H This part replaces 21500-18A02.
21500-19B01
Unavailable
9
NUT
09140-20013
Unavailable
10
LOCK WASHER
09164-20007
Unavailable
11
GEAR ASSY, PRIMARY DRIVEN | NT:69 This part replaces 21200-18A01.
21200-18A02
Unavailable
12
SPACER
09180-22035
Unavailable
13
WASHER (22X36X1.0) This part replaces 08211-22361.
09181-22251
Unavailable
14
HUB, CLUTCH
21410-18A00
Unavailable
15
NUT This part replaces 09140-20002.
09140-20001
Unavailable
16
WASHER
09164-20007
Unavailable
17
WASHER
08211-20323
Unavailable
18
PLATE, DRIVE This part replaces 21441-11900.
21441-22A01
Unavailable
19
PLATE, DRIVEN This part replaces 21451-11900.
21451-01B40
Unavailable
20
DISC, PRESSURE
21462-24501
Unavailable
21
SPRING
09440-19017
Unavailable
22
BOLT This part replaces 01517-06208.
01550-06207
Unavailable
23
PLATE, RELEASE
21465-24500
Unavailable
24
PIECE, PUSH This part replaces 23121-18A01.
23121-18A03
Unavailable
25
BEARING (12X28X8) This part replaces 08110-60010.
09262-12001
Unavailable
26
GUIDE, BALL OUTER
23231-18A00
Unavailable
27
BALL GUIDE, INNER This part replaces 23211-18A01.
23211-18A02
Unavailable
28
BALL, RELEASE
23250-24500
Unavailable
29
BOLT, ADJUSTER
23223-18A00
Unavailable
30
WASHER (6.5X14X2.3) This part replaces 09160-06017.
09160-06127
Unavailable
31
WASHER
09169-06046
Unavailable
32
.NUT This part replaces 08310-22067.
08310-00067
Unavailable
33
ARM, RELEASE
23220-18A00
Unavailable
34
BOLT This part replaces 09100-06091.
01500-06207
Unavailable
35
ARM, RELEASE NO.2 This part replaces 23225-18A00.
23225-18A01
Unavailable
36
BOSS, RELEASE NO.2
23224-18A00
Unavailable
37
WASHER, CLUTCH RELEASE This part replaces 08211-10201.
09181-10195
Unavailable
38
SPRING
09443-06053
Unavailable
39
PIN
09200-07005
Unavailable
40
PIN This part replaces 04111-16158.
04111-1620A
Unavailable
41
BOLT
09119-06064
Unavailable
42
.NUT This part replaces 08310-11067.
08310-00067
Unavailable
43
BOLT
09119-06063
Unavailable
44
NUT This part replaces 08313-21065.
08313-2006A
Unavailable
45
WASHER
08212-06121
Unavailable
46
SEAL, BOLT
09168-06023
Unavailable
