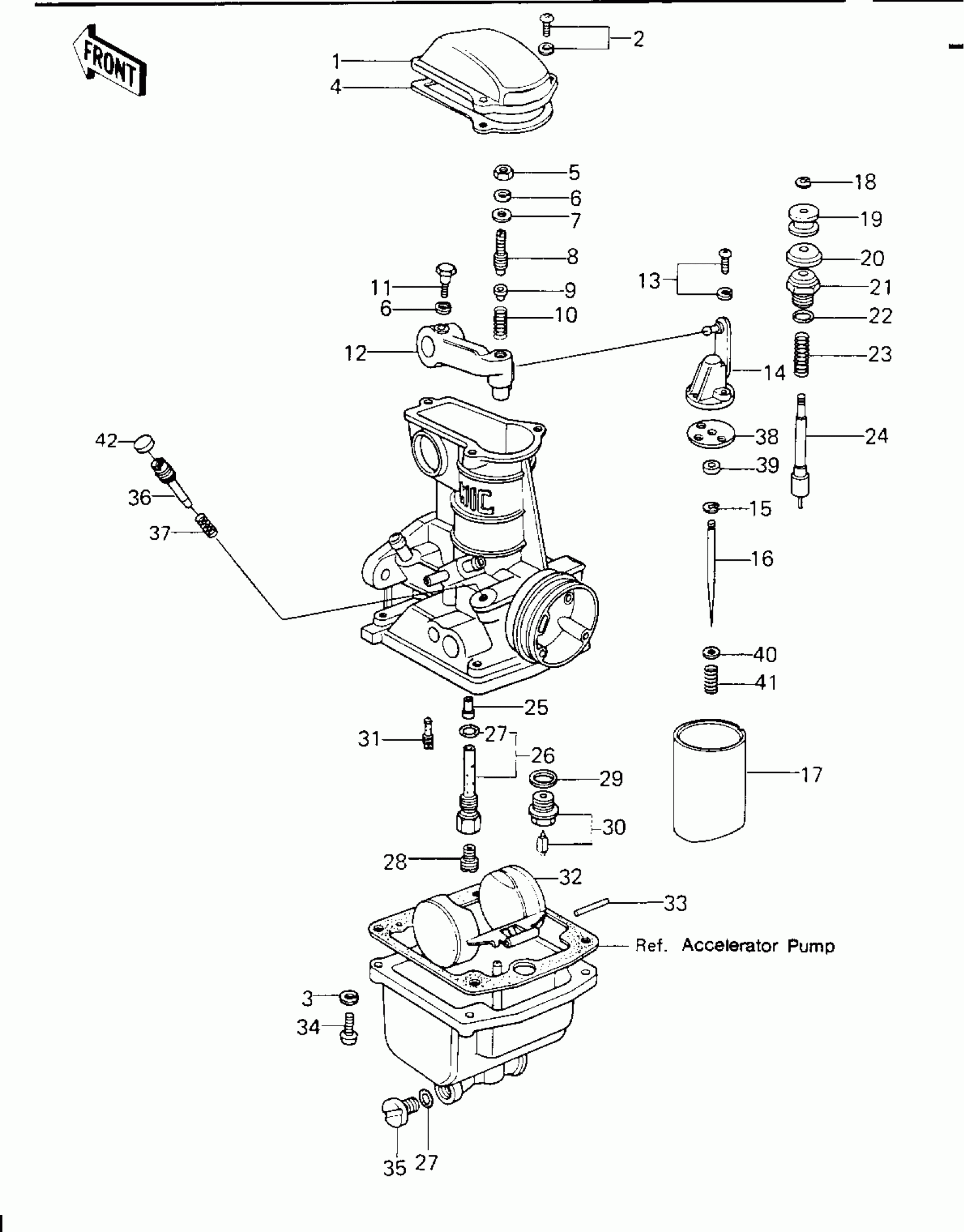

Kawasaki LTD CARBURETOR PARTS Diagram
#
1
TOP,MIXING CHAMBER
16005-027
Unavailable
2
SCREW-PAN-WS-CROS
223B0414
Unavailable
3
WASHER SPRING 4MM
461F0400
Unavailable
4
GASKET,CHAMBER TOP
16019-031
Unavailable
5
NUT,5MM
16003-013
Unavailable
6
WASHER SPRING 5MM
461F0500
Unavailable
7
WASHER,PLAIN
16039-016
Unavailable
8
SCREW,SLOTTED
16046-012
Unavailable
9
SEAT-SPRING
16057-002
Unavailable
10
SPRING
16040-026
Unavailable
11
BOLT,HEX HEAD,5X14
16067-006
Unavailable
12
LEVER,THROTTLE
39075-1001
Unavailable
13
SCREW,PAN HEAD,3X14
16033-031
Unavailable
15
CLAMP,E-TYPE
16008-010
Unavailable
16
JET NEEDLE,5CL30
16009-1048
Unavailable
17
VALVE,THROTTLE,CA1.75
16025-1025
Unavailable
18
CIRCLIP
16076-003
Unavailable
19
COLLAR
16073-014
Unavailable
20
CAP,STARTER PLUNGER
16039-015
Unavailable
21
CAP,STARTER PLUNGER
16012-015
Unavailable
22
O RING,9MM
670B1509
Unavailable
23
SPRING,STARTER PLUG
16013-008
Unavailable
24
PLUNGER,STARTER
16016-021
Unavailable
25
NEEDLE JET,AO-5
16017-1034
Unavailable
26
PIPE,BLEED
49122-1006
Unavailable
27
"0" RING,MAIN JET COV
16038-016
Unavailable
28
MAIN JET,#A97.5R
92063-1035
Unavailable
28
MAIN JET,#A100
92063-1033
Unavailable
28
MAIN JET,#A105R
92063-1042
Unavailable
28
MAIN JET NO 92.5R
92063-068
Unavailable
28
JET-MAIN,#A95R
92063-1031
Unavailable
29
WASHER FLOAT VLV SEAT
16029-004
Unavailable
30
FLOAT VALVE ASSY
16030-1001
Unavailable
31
JET-PILOT,#A15
92064-1018
Unavailable
32
FLOAT
16031-031
Unavailable
33
PIN,FLOAT
16032-003
Unavailable
34
SCREW PAN HEAD 4X16
220B0416
Unavailable
35
SCREW,GUIDE
16049-007
Unavailable
36
SCREW,PILOT ADJUSTIN
16014-1020
Unavailable
37
SPRING,PILOT AIR SCREW
16022-007
Unavailable
38
PLATE,JET NEEDLE
13169-1107
Unavailable
39
COLLAR,THROTTLE VALVE
92027-1103
Unavailable
40
WASHER,THROTTLE VALVE
92022-1024
Unavailable
41
SPRING,JET NEEDLE
92081-1072
Unavailable
42
PLUG,PILOT AIR SCREW,6.9X2
92066-1051
Unavailable
