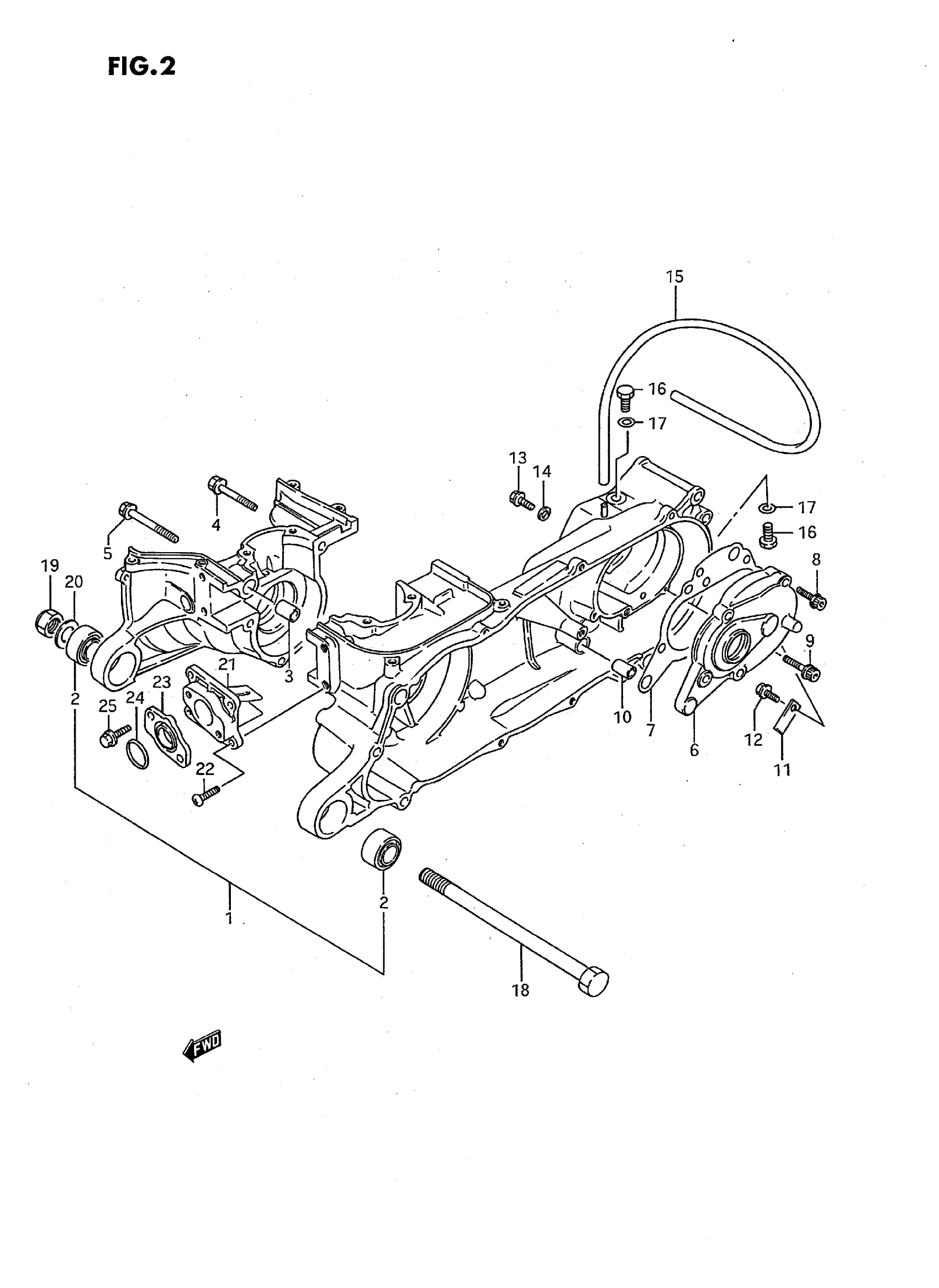

Suzuki LT80S (1995) CRANKCASE Diagram

#

Description
Price

1

CRANKCASE SET | Includes Item(s) 2 - 5 This part replaces 11301-40821.

11301-40822

Unavailable

2

BUSH

09319-14005

Unavailable

3

PIN

04211-13189

Unavailable

4

BOLT | MODEL H/J/K/L/M/N/P

01547-06407

Unavailable

4

BOLT | MODEL R/S This part replaces 01547-06403.

01547-0640B

Unavailable

5

BOLT | MODEL H/J/K/L/M/N/P

01547-06657

Unavailable

5

BOLT | MODEL R/S This part replaces 01547-06653.

01547-0665B

Unavailable

6

COVER,GEAR BOX This part replaces 11430-29811.

11430-29812

Unavailable

7

GASKET, GEAR BOX COVER | MODEL H/J/K/L/M This part replaces 11484-29A00.

11484-29A20

Unavailable

7

GASKET, GEAR BOX COVER | MODEL N/P/R/S

11484-29A20

Unavailable

8

BOLT | MODEL H/JMODEL K/L/M/N/P This part replaces 07120-06258.

07120-06257

Unavailable

8

BOLT, CENTER | MODEL R/S This part replaces 07120-06253.

07120-0625A

Unavailable

9

BOLT | MODEL K/L/M/N/P This part replaces 07120-06308.

07120-06307

Unavailable

9

BOLT | MODEL R/S This part replaces 07120-06303.

07120-0630B

Unavailable

10

PIN

04211-11189

Unavailable

11

MAGNET, GEAR BOX This part replaces 11393-29A01.

11393-20E00

Unavailable

12

BOLT | MODEL H/J/K/L/M/N/P This part replaces 01517-06128.

01550-06127

Unavailable

12

BOLT, CLAMP | MODEL R This part replaces 01550-06123.

01550-0612A

Unavailable

12

BOLT | MODEL S This part replaces 01570-06123.

01570-0612A

Unavailable

13

BOLT | MODEL H/J/K/L/M/N/P This part replaces 01517-06128.

01550-06127

Unavailable

13

BOLT, CLAMP | MODEL R/S This part replaces 01550-06123.

01550-0612A

Unavailable

14

GASKET

09168-06004

Unavailable

15

HOSE,5X10X600 This part replaces 09352-50823-600.

44421-13ER0

Unavailable

16

BOLT M8X16 | MODEL H/J/K/L/M/N/P This part replaces 01517-08167.

01550-08167

Unavailable

16

BOLT (8X16) | MODEL R/S This part replaces 01550-08163.

01550-0816A

Unavailable

17

GASKET (8.2X14X1) This part replaces 09168-08008.

09168-08016

Unavailable

18

BOLT, ENGINE MOUNTING (L:212) | MODEL H/J This part replaces 61211-40B00.

09103-14021

Unavailable

18

BOLT, ENGINE MOUNTING (L:212) | MODEL K/L/M/N/P/R/S This part replaces 61211-40B01.

09103-14021

Unavailable

19

NUT This part replaces 08319-21148.

08319-2114A

Unavailable

20

WASHER | MODEL J/K/L/M/N/P/R/S

09160-14027

Unavailable

22

SCREW | MODEL H/J/K/L/M/N/P

02112-06167

Unavailable

22

SCREW | MODEL R/S This part replaces 02112-06163.

02112-0616A

Unavailable

23

INSULATOR, CARBURETOR

13129-40B00

$8.70

24

O RING

09280-22002

Unavailable

25

SCREW

09128-06071

Unavailable
