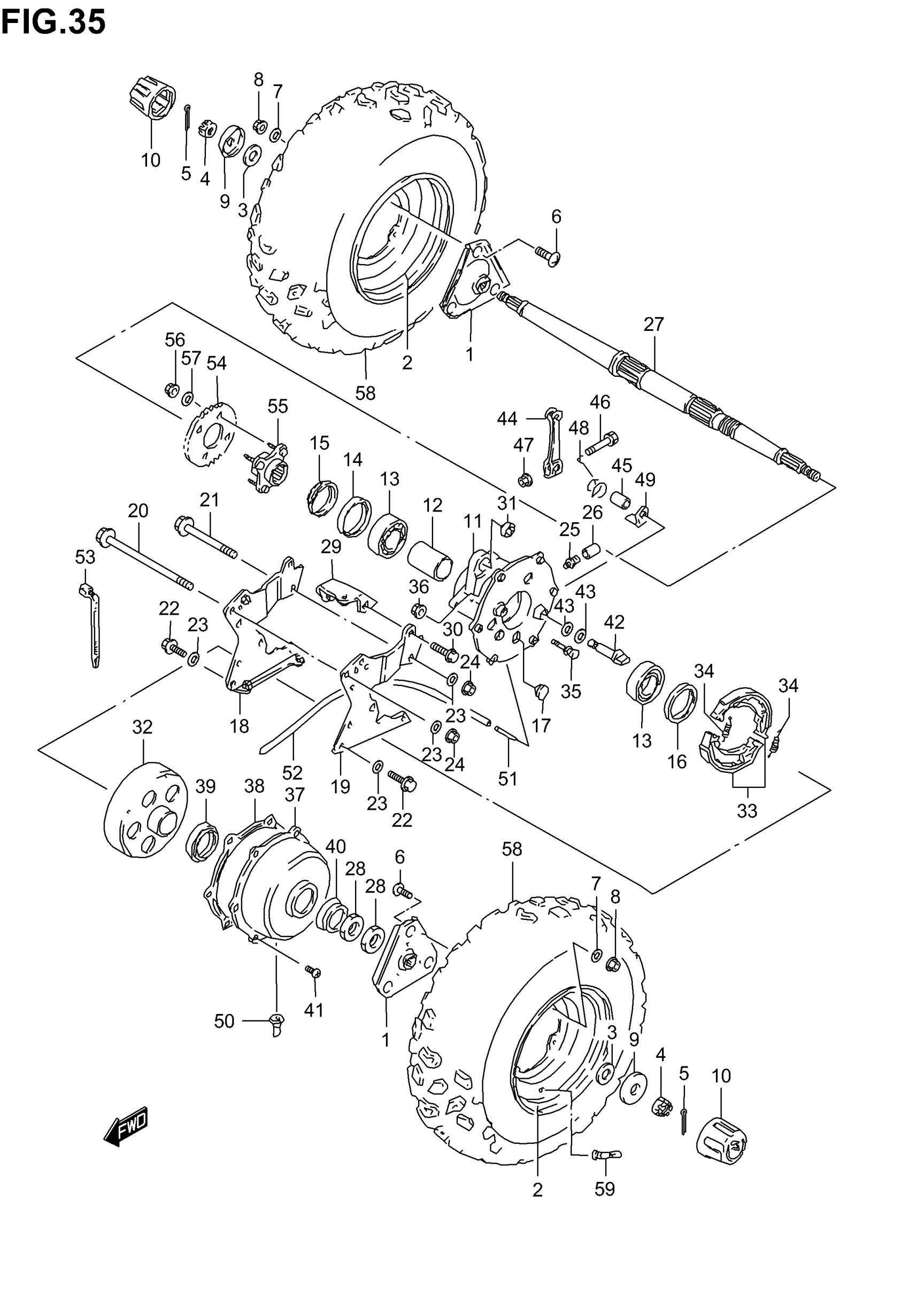

Suzuki LT80 (2006) REAR WHEEL Diagram

#

Description
Price

1

HUB, REAR

64110-40B50

Unavailable

2

RIM, REAR WHEEL (8X5.5AT) (WHITE) | MODEL K2

55310-40B00-14L

Unavailable

2

RIM, REAR WHEEL (8X5.5AT) (SILVER) | MODEL K3/K4/K5/K6

55310-40B00-13L

Unavailable

3

WASHER

09164-16002

Unavailable

4

NUT

09141-16004

Unavailable

5

PIN, COTTER This part replaces 04111-40408.

04111-4040A

Unavailable

6

BOLT, REAR HUB

09119-10048

Unavailable

7

WASHER, KNUCKLE END This part replaces 08322-01103.

08322-0110A

Unavailable

8

NUT This part replaces 08316-10103.

08316-1010B

Unavailable

9

HOLDER, CENTER CAP

64726-40B00

Unavailable

10

CAP, WHEEL CENTER

54725-18A00

Unavailable

11

HOUSING, AXLE BEARING

64721-40B00

Unavailable

12

SPACER, BEARING

64731-40B00

Unavailable

13

BEARING (32X65X17) This part replaces 09262-32007.

09262-32024

Unavailable

14

SEAL, INNER (42X65X8.5)

09283-42016

Unavailable

15

SEAL, OUTER (42X52X9.2)

09286-42001

Unavailable

16

SEAL, LH (42X65X7)

09283-42015

Unavailable

17

CAP, HOUSING SEAL

09250-20003

Unavailable

18

PLATE, HOUSING RH

64770-40B00

Unavailable

19

PLATE, HOUSING LH

64780-40B00

Unavailable

20

BOLT (8X175)

09103-08504

Unavailable

21

BOLT

64716-40B00

Unavailable

22

BOLT This part replaces 01550-08203.

01550-0820A

Unavailable

23

WASHER This part replaces 08322-01083.

08322-0108A

Unavailable

24

NUT

08319-31087

Unavailable

25

NIPPLE,GREASE This part replaces 08351-21008.

08351-2100A

Unavailable

26

CAP, GREASE NIPPLE

61442-33310

Unavailable

27

AXLE, REAR

64711-40B00

Unavailable

28

NUT

09140-28003

Unavailable

29

PLATE, MUFFLER SUPPORT

64790-40B00

Unavailable

30

BOLT This part replaces 01550-08203.

01550-0820A

Unavailable

31

BUSHING, ABSORBER (10X25X22)

09319-10041

Unavailable

32

DRUM, REAR BRAKE

64120-40B00

Unavailable

33

SHOE SET, BRAKE

64400-40810

Unavailable

34

SPRING, BRAKE SHOE

64430-14600

Unavailable

35

PIN, ANCHOR

64231-40B00

Unavailable

36

NUT This part replaces 08316-10083.

08316-1008B

Unavailable

37

COVER, BRAKE DRUM

64130-40B00

Unavailable

38

GASKET, DRUM COVER

64125-40B00

Unavailable

39

SEAL, DRUM INNER (42X55X9)

09282-42001

Unavailable

40

SEAL, DRUM OUTER (33X52X9)

64729-40B00

Unavailable

41

SCREW This part replaces 02142-06083.

02142-0608A

Unavailable

42

CAM, REAR BRAKE

64441-40B00

Unavailable

43

O RING (ID:1.90,OD:13.8)

09280-14004

Unavailable

44

LEVER, BRAKE CAM

64451-40B00

Unavailable

45

SPACER, CAM LEVER

64454-40B00

Unavailable

46

BOLT This part replaces 01550-06303.

01550-0630A

Unavailable

47

NUT This part replaces 08316-10063.

08316-1006B

Unavailable

48

SPRING, CAM LEVER RETURN

64444-40B00

Unavailable

49

PLATE, INDICATOR

64492-40B00

Unavailable

50

PLUG

09250-11002

Unavailable

51

JOINT

09364-06004

Unavailable

52

HOSE | L:2000!840 This part replaces 09352-50823-00B.

09352-50005-00B

Unavailable

53

CLAMP | MODEL K2/K3/K4/K5

09407-14403

Unavailable

53

CLAMP | MODEL K6

09407-11401

Unavailable

54

SPROCKET, REAR (NT:22)

64511-40B10

Unavailable

55

FLANGE, MOUNTING

64610-40B00

Unavailable

56

NUT

08319-31087

Unavailable

57

WASHER This part replaces 08322-01083.

08322-0108A

Unavailable

58

TIRE,REAR (AT19X7-8,DI-K549) This part replaces 65100-40B51.

65100-40B60

Unavailable

59

VALVE ASSY, WHEEL TR413

43130-78030

Unavailable
