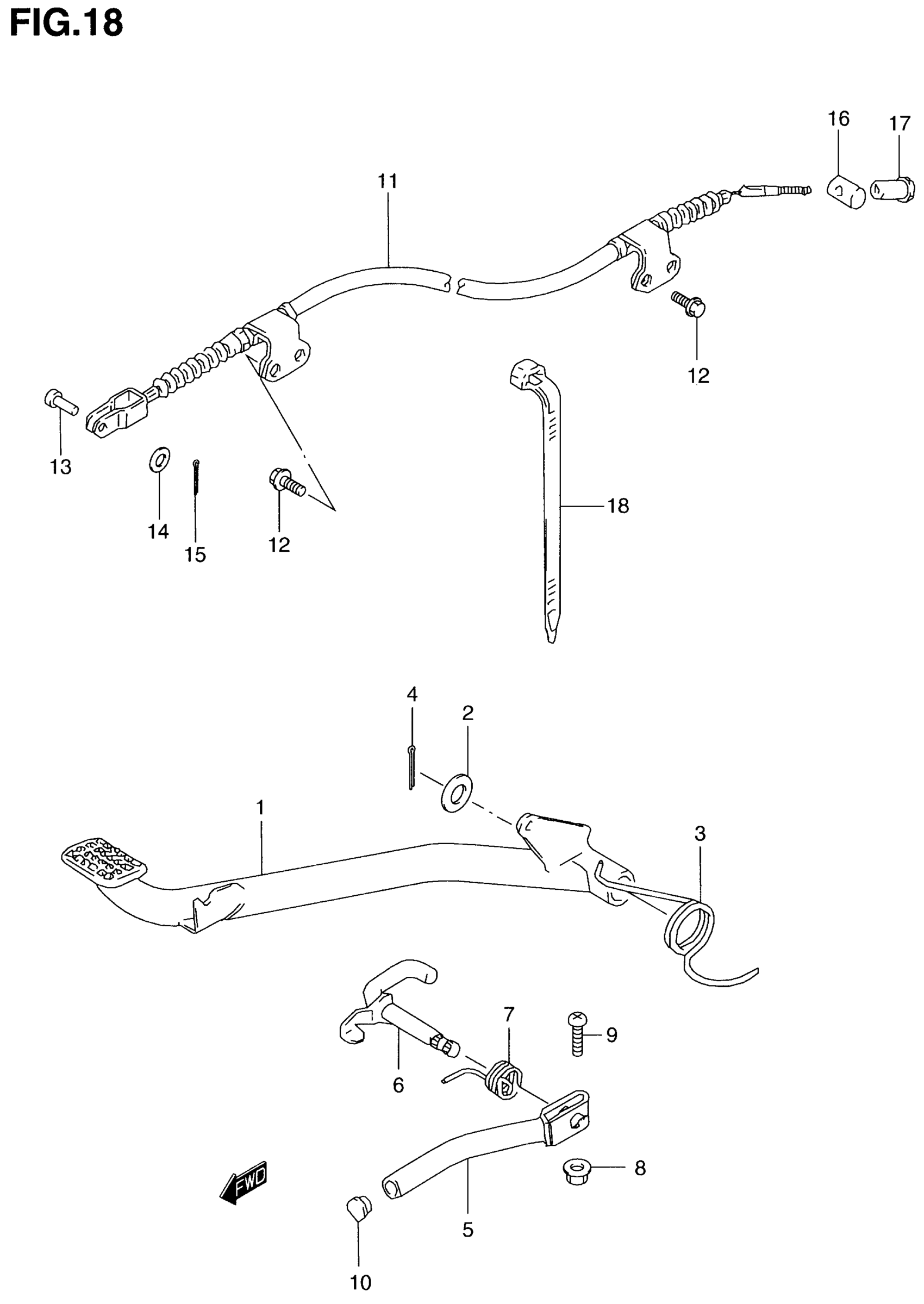

Suzuki LT80 (2001) BRAKE PEDAL Diagram

#

Description
Price

1

PEDAL, BRAKE

43110-40B00

Unavailable

2

WASHER | MODEL T/V

09160-15002

Unavailable

2

WASHER | MODEL W/X/Y/K1

09160-15049

Unavailable

3

SPRING, BRAKE PEDAL RETURN

43182-40B00

Unavailable

4

PIN This part replaces 04111-30308.

04111-3030A

Unavailable

5

HANDLE, BRAKE PEDAL

43160-40B00

Unavailable

6

STOPPER, BRAKE PEDAL

43150-40B00

Unavailable

7

SPRING. BRAKE PEDAL STOPPER

43192-40B00

Unavailable

8

NUT This part replaces 08316-20063.

08316-2006A

Unavailable

9

SCREW, SEAT SUPPORT BRK This part replaces 02112-06303.

02112-0630A

Unavailable

10

CAP

09250-08013

$2.92

11

CABLE, REAR BRAKE

58510-40B00

Unavailable

12

BOLT This part replaces 01550-06163.

01550-0616A

Unavailable

13

PIN, FRONT

09200-06013

Unavailable

14

.WASHER This part replaces 08322-01063.

08322-0106B

Unavailable

15

COTTER PIN This part replaces 04111-20208.

04111-2020A

Unavailable

16

PIN, REAR

09209-13006

Unavailable

17

NUT

09150-06012

Unavailable

18

CLAMP

09407-14403

Unavailable
