- LT500RL (1990)
TRANSMISSION

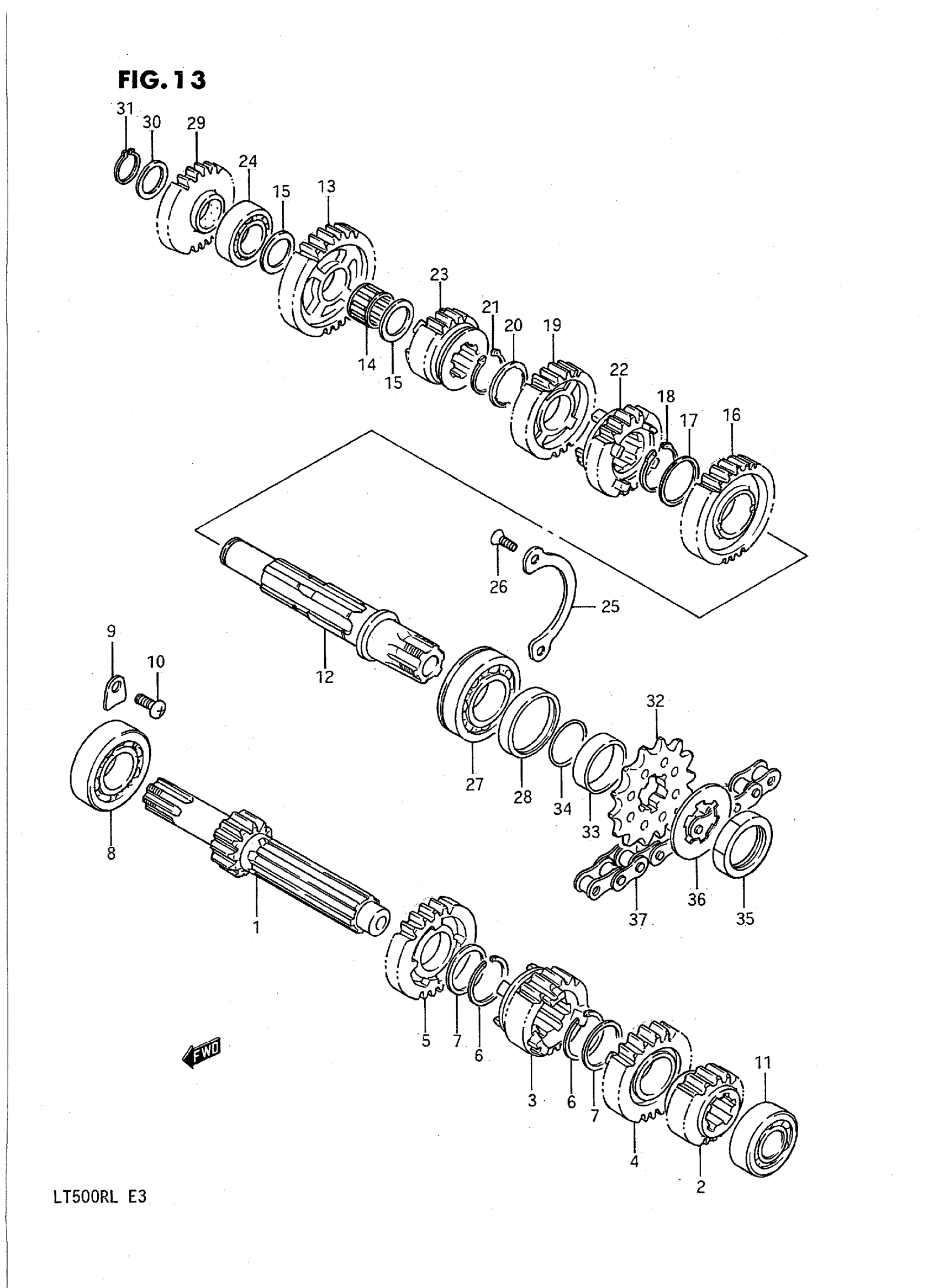

Suzuki LT500RL (1990) TRANSMISSION Diagram
#
1
COUNTERSHAFT (NT:12)
24121-43B00
Unavailable
2
GEAR, 2ND DRIVE (NT:15)
24221-43B00
Unavailable
3
GEAR, 3RD DRIVE (NT:18)
24231-43B00
Unavailable
4
GEAR, 4TH DRIVE (NT:20) | MODEL H
24241-43B00
Unavailable
4
GEAR, 4TH DRIVE (NT:20) | MODEL J/K/L
24241-43B10
Unavailable
5
GEAR, 5TH DRIVE (NT:22)
24251-43B01
Unavailable
6
CIRCLIP
09380-25010
Unavailable
8
BEARING, RH (22X56X16) This part replaces 09262-22012.
09262-22025
Unavailable
9
RETAINER
24741-43B00
Unavailable
10
SCREW This part replaces 02112-06128.
02112-06127
Unavailable
11
BEARING, LH
09262-17029
Unavailable
12
DRIVESHAFT
24131-43B00
Unavailable
13
GEAR, 1ST DRIVEN (NT:29)
24311-43B00
Unavailable
14
BEARING (20X24X12.8)
09263-20060
Unavailable
15
WASHER
08211-20301
Unavailable
16
GEAR, 2ND DRIVEN (NT:26)
24321-43B00
Unavailable
17
SHIM,28X34X1.0 This part replaces 08211-28341.
09181-28139
Unavailable
18
CIRCLIP
09380-28008
Unavailable
19
GEAR, 3RD DRIVEN (NT:24)
24331-43B00
Unavailable
20
WASHER LOCK (25.1X31X1.0)
09167-25012
Unavailable
21
CIRCLIP
09380-25009
Unavailable
22
GEAR, 4TH DRIVEN (NT:21) | MODEL H
24341-43B00
Unavailable
22
GEAR, 4TH DRIVEN (NT:22) | MODEL J/K/L
24341-43B10
Unavailable
23
GEAR, 5TH DRIVEN (NT:19) | MODEL H
24351-43B00
Unavailable
23
GEAR, 5TH DRIVEN (NT:20) | MODEL J/K/L
24351-43B10
Unavailable
24
BEARING (20X42X12) This part replaces 09262-20086.
09262-20106
Unavailable
25
RETAINER, LH
24752-14220
Unavailable
26
SCREW This part replaces 02122-06128.
02122-06127
Unavailable
27
BEARING, LH
09262-28016
Unavailable
28
OIL SEAL (35X45X6)
09283-35023
Unavailable
29
GEAR, KICK IDLE (NT:23)
26260-43B00
Unavailable
30
SHIM (20X28X0.5) This part replaces 08221-20285.
09181-20158
Unavailable
31
CIRCLIP This part replaces 09380-20003.
09380-20007
Unavailable
32
SPROCKET, ENGINE (NT:13)
27511-14230
Unavailable
33
SPACER (28X35X11.4)
09180-28003
Unavailable
34
O RING (D:1.5,ID:27.7)
09280-28004
Unavailable
35
NUT This part replaces 09140-28001.
09140-28003
Unavailable
36
WASHER, LOCK
09167-28003
Unavailable
37
CHAIN ASSY, DRIVE (520X98LE) | MODEL H
27600-43B20-098
Unavailable
37
CHAIN ASSY, DRIVE (520X96LE) | MODEL J/K/L
27600-43B20-096
Unavailable
