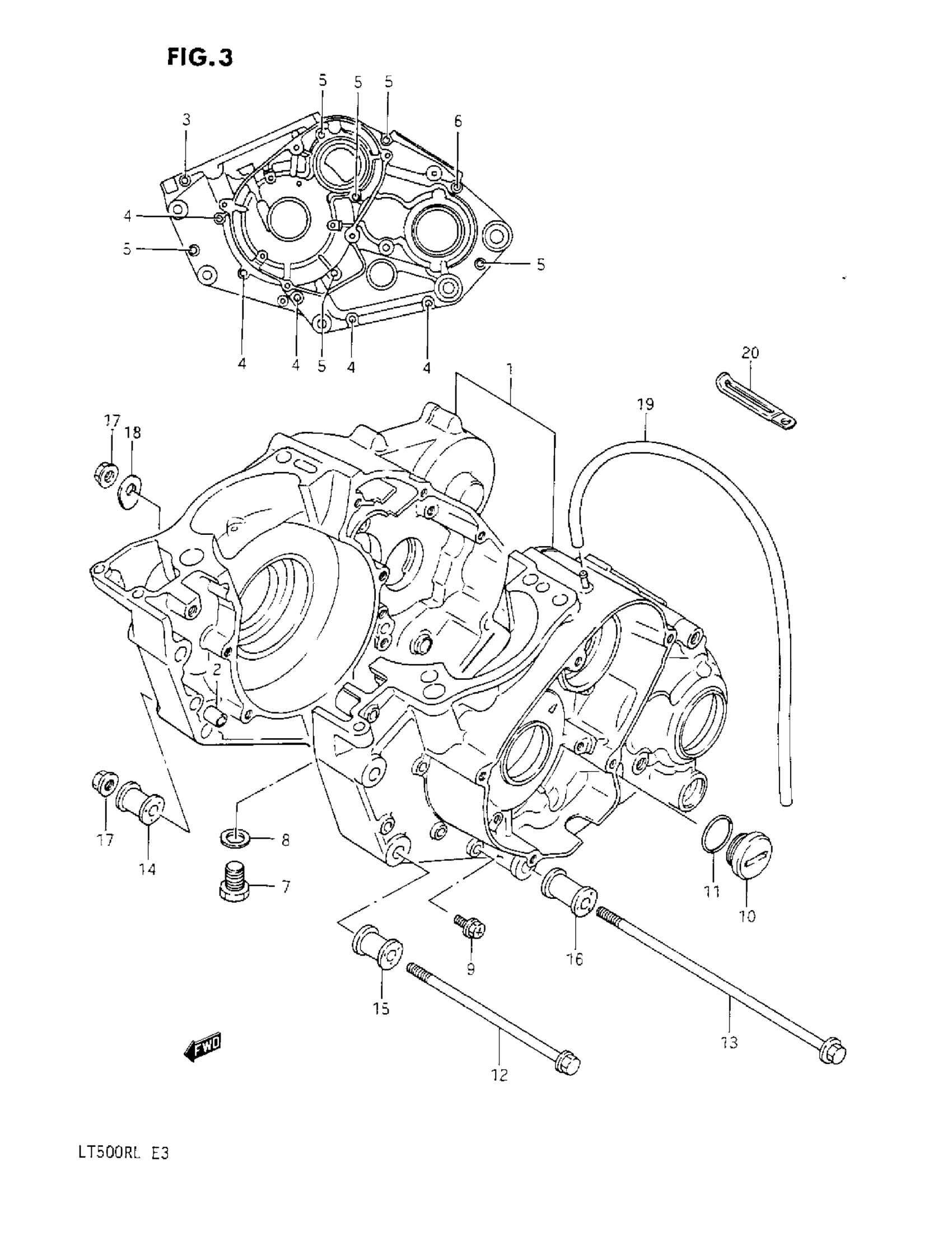

Suzuki LT500R (1987) CRANKCASE Diagram

#

Description
Price

1

NO DESCRIPTION AVAILABLE | MODEL H This part replaces 11300-43840.

11300-43843

Unavailable

1

NO DESCRIPTION AVAILABLE | MODEL J/K/L This part replaces 11300-43842.

11300-43843

Unavailable

2

PIN

04211-09169

Unavailable

3

BOLT

01547-06407

Unavailable

4

BOLT

01547-06557

Unavailable

5

BOLT

01547-06657

Unavailable

6

BOLT

01547-06857

Unavailable

7

PLUG, DRAIN

09247-14025

Unavailable

8

GASKET

09168-14004

Unavailable

9

BOLT (6X10) This part replaces 09128-06043.

09128-06058

Unavailable

10

PLUG This part replaces 09259-26007.

09259-26002-XC0

Unavailable

11

0 RING

09280-22008

Unavailable

12

BOLT (8X155) | MODEL H

09103-08224

Unavailable

12

BOLT (8X160) | MODEL J/K/L This part replaces 09103-08096.

09103-08110

Unavailable

13

BOLT (8X265)

09103-08218

Unavailable

14

SPACER (L:22)

11610-43B00

Unavailable

15

SPACER (L:26)

11610-43B10

Unavailable

16

SPACER (L:32)

11610-04700

Unavailable

17

NUT

08319-31087

Unavailable

18

SHIM (T:0.3) | 0-2, UN MODEL J/K/L

09181-08008

Unavailable

18

SHIM (T:0.5) | 0-2, UN MODEL J/K/L

09181-08009

Unavailable

19

HOSE 4X7X600 This part replaces 09352-40703-600.

09352-40706-600

Unavailable

20

CLAMP This part replaces 09404-06401.

09404-06039

Unavailable

20

CLAMP This part replaces 09404-06403.

09404-06039

Unavailable
