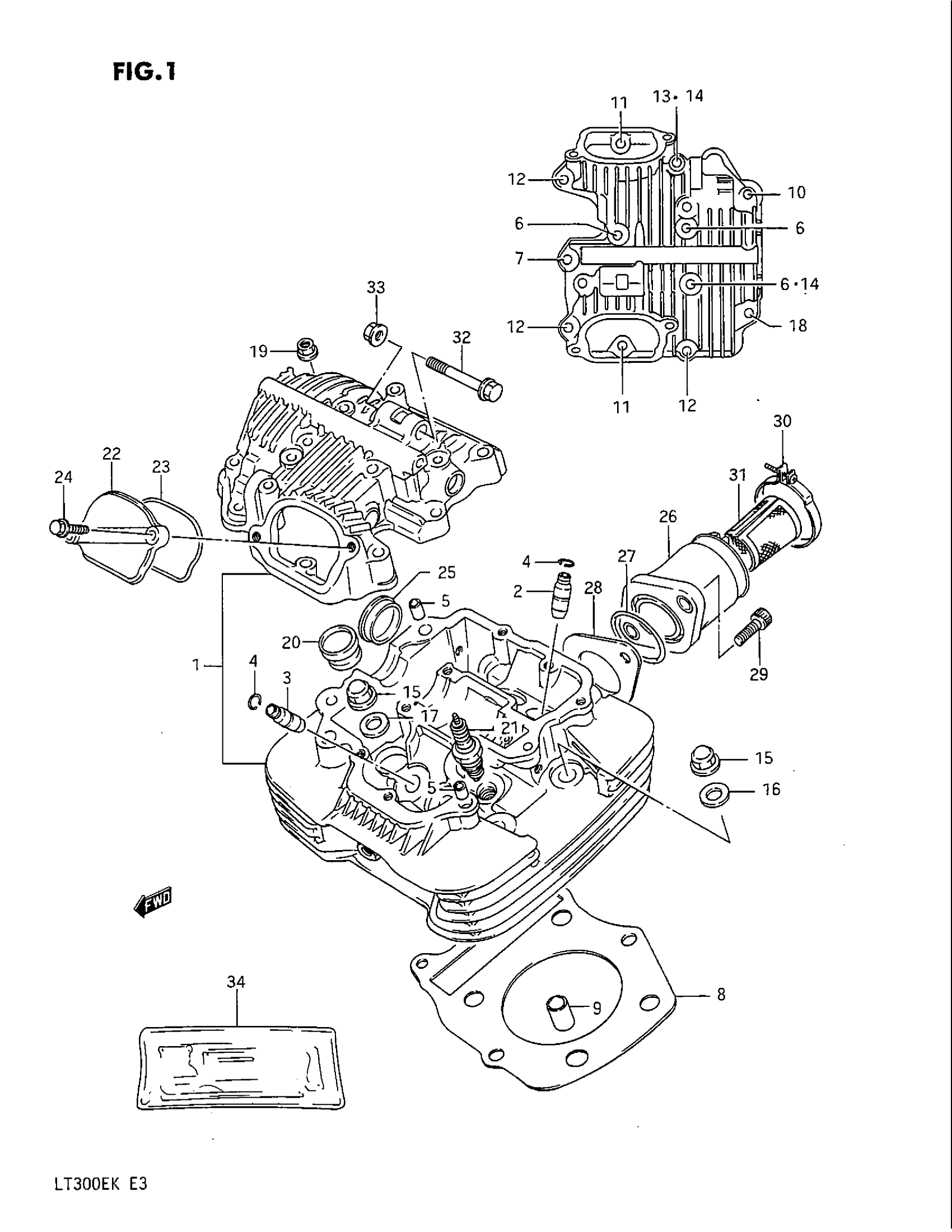

Suzuki LT300E (1989) CYLINDER HEAD Diagram

#

Description
Price

1

HEAD ASSY, CYLINDER | Includes Item(s) 2 - 7

11100-41B03

Unavailable

2

GUIDE, VALVE IN

11115-38270

Unavailable

3

GUIDE, VALVE (0S:0.3)

11115-05270

Unavailable

4

.RING (10X85)

09381-10004

Unavailable

5

PIN

09206-08001

Unavailable

6

BOLT (6X60)

09103-06064

Unavailable

7

BOLT This part replaces 01517-06307.

01550-06307

Unavailable

8

GASKET, CYLINDER HEAD

11141-41B02

Unavailable

9

PIN This part replaces 09206-13001.

04211-13189

Unavailable

10

BOLT (6X115)

09103-06052

Unavailable

11

BOLT This part replaces 01517-06258.

01550-06257

Unavailable

12

BOLT (CHROME) This part replaces 01517-06458.

01550-06457

Unavailable

13

BOLT (6X60)

09103-06064

Unavailable

14

WASHER

09168-06023

Unavailable

15

NUT

09159-10054

Unavailable

16

WASHER

09160-10039

Unavailable

17

.GASKET (10.2X20X2.3)

09168-10031

Unavailable

18

STUD BOLT (L:110)

09108-06008

Unavailable

19

NUT This part replaces 09159-06017.

08319-31067

Unavailable

20

CAP, HEAD SEAL This part replaces 11145-41B00.

11145-41B01

Unavailable

21

SPARK PLUG (DR8EA) This part replaces 09482-00144.

09482-00399

Unavailable

21

SPARK PLUG (X24ESR-U) This part replaces 09482-00145.

09482-00223

Unavailable

22

CAP, INSPECTION This part replaces 11175-38201.

11175-38202

Unavailable

23

O RING

09280-55003

Unavailable

24

BOLT This part replaces 01517-06258.

01550-06257

Unavailable

25

PLUG, HEAD

09241-30004

Unavailable

26

PIPE, INTAKE

13110-41B00

Unavailable

27

O RING

09280-35005

Unavailable

28

GASKET, INTAKE This part replaces 13120-41B00.

13120-41B00-H17

Unavailable

29

BOLT This part replaces 07110-08205.

07130-0820B

Unavailable

30

CLAMP This part replaces 09402-48207.

09402-48208

Unavailable

31

NET, INTAKE | MODEL J/K

13130-41B00

Unavailable

32

BOLT,8X50 This part replaces 09103-08082.

09103-08395

Unavailable

33

NUT This part replaces 08319-31085.

08319-3108A

Unavailable

34

GASKET SET | OPT This part replaces 11401-41830.

11401-41836

Unavailable
