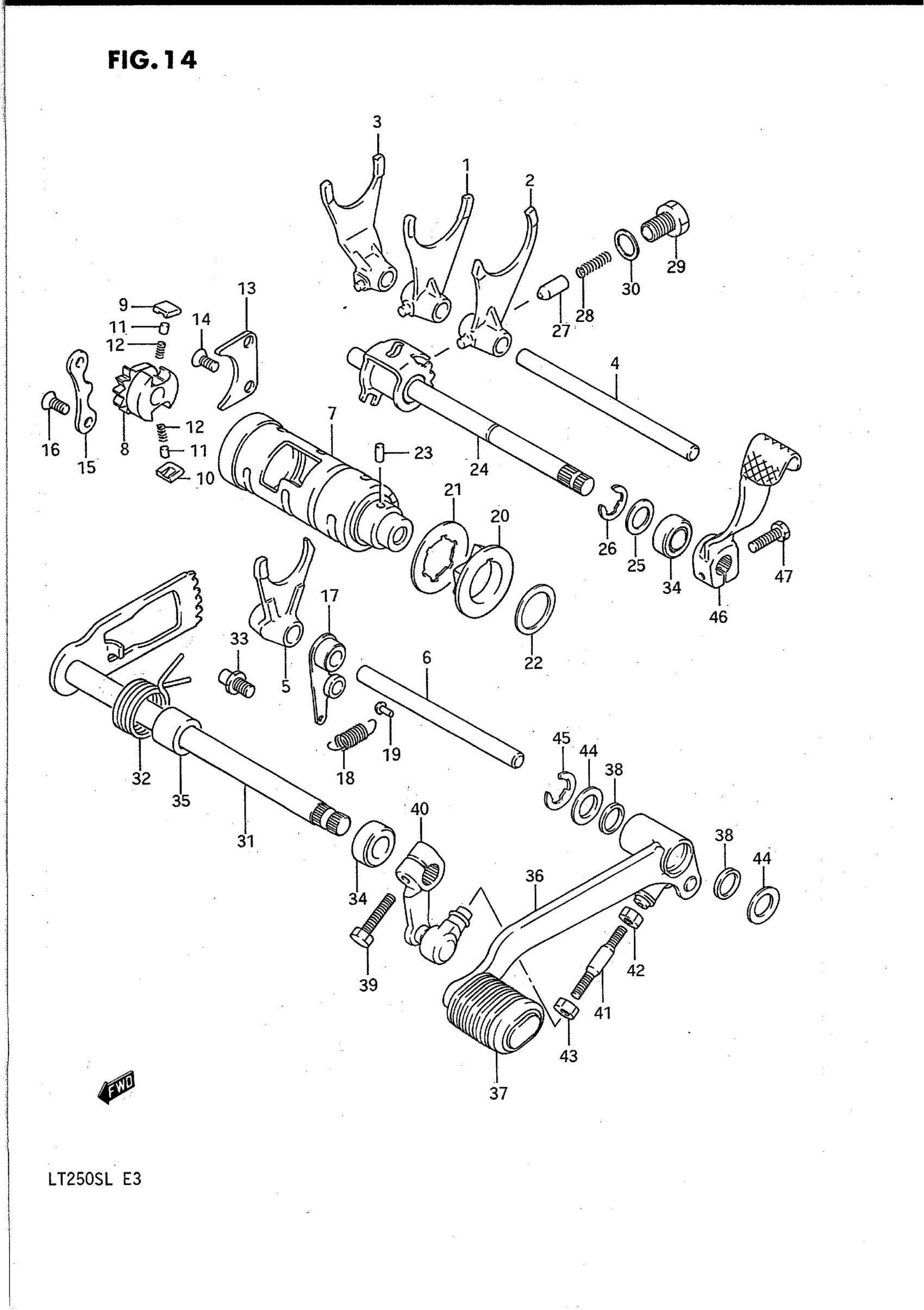

Suzuki LT250S (1990) GEAR SHIFTING Diagram

#

Description
Price

1

FORK, GEAR SHIFTING NO.1

25211-18A00

Unavailable

2

FORK, GEAR SHIFTING NO.2

25221-18A00

Unavailable

3

FORK, GEAR SHIFTING NO.4

25241-18A01

Unavailable

4

SHAFT, GEAR SHIFT FORK NO.1 This part replaces 25411-31301.

25411-18900

Unavailable

5

FORK, GEAR SHIFTING NO.3

25231-18A01

Unavailable

6

SHAFT, GEAR SHIFT FORK (L:109

25411-16701

Unavailable

7

NO DESCRIPTION AVAILABLE This part replaces 25310-25C00.

25310-25C01

Unavailable

8

GEAR, GEAR SHIFT CAM DRIVEN This part replaces 25322-31301.

25322-31310

Unavailable

9

PAWL, GEAR SHIFT NO.1

25323-34201

Unavailable

10

PAWL, GEAR SHIFT NO.2

25324-34201

Unavailable

11

PIN

09261-05003

Unavailable

12

SPRING

09440-04003

Unavailable

13

LIFTER, PAWL

25331-37400

Unavailable

14

SCREW This part replaces 02122-06128.

02122-06127

Unavailable

15

GUIDE, CAM

25341-40001

Unavailable

16

SCREW This part replaces 02122-06128.

02122-06127

Unavailable

17

STOPPER, CAM

25350-18A00

Unavailable

18

SPRING

09443-09045

Unavailable

19

HOOK

09223-04001

Unavailable

20

PLATE, STOPPER

25381-04700

Unavailable

21

WASHER

09167-30007

Unavailable

22

WASHER (20X26X0.3)

09181-20041

Unavailable

23

PIN (4X13.8)

04221-04089

Unavailable

24

CAM, REVERSE SHIFTING

25320-25C00

Unavailable

25

WASHER

08211-12203

$2.77

26

E RING This part replaces 08332-11106.

08332-1110A

Unavailable

27

STOPPER, CAM This part replaces 25351-11000.

25351-11010

Unavailable

28

SPRING

09440-05011

Unavailable

29

HOLDER, STOPPER

25352-11010

$7.41

30

GASKET

09168-14004

Unavailable

31

SHAFT, GEAR SHIFTING

25510-25C00

Unavailable

32

SPRING

09444-26001

Unavailable

33

STOPPER, ARM This part replaces 25671-01000.

25671-01011

Unavailable

34

OIL SEAL (12X22X9) This part replaces 09285-12002.

09285-12006

Unavailable

35

SPACER

09180-12068

Unavailable

36

LEVER ASSY, GEAR SHIFTING | Includes Item(s) 37

25600-25C00

Unavailable

37

COVER

25652-24401

Unavailable

38

O RING

09280-12006

Unavailable

39

BOLT This part replaces 01107-06207.

01500-06207

Unavailable

40

ARM,GEAR SHIFT This part replaces 25520-25C00.

25520-22A01

Unavailable

41

ROD (L:59.5) This part replaces 25525-33300.

25525-44110

Unavailable

42

NUT

09140-06011

Unavailable

43

.NUT This part replaces 08310-11067.

08310-00067

Unavailable

44

WASHER (12.5X20X1)

09160-12011

Unavailable

45

E RING This part replaces 08332-11108.

08332-1110A

Unavailable

46

LEVER, REVERSE SHIFT

25620-25C00

Unavailable

47

BOLT This part replaces 09100-060K1.

01500-06207

Unavailable
