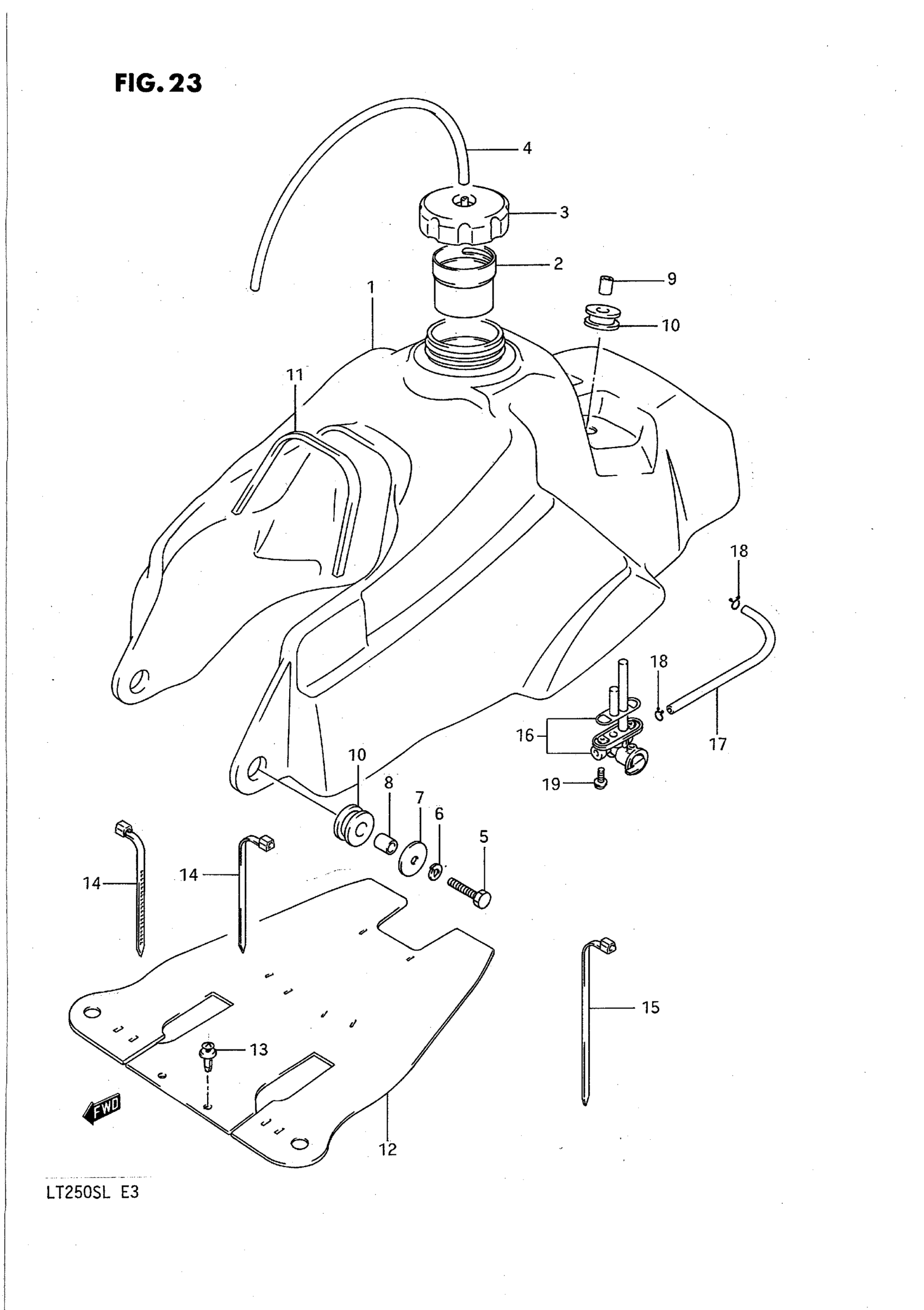

Suzuki LT250S (1990) FUEL TANK Diagram

#

Description
Price

1

TANK, FUEL

44110-25C00

Unavailable

2

TUBE, FILLER INLET

44199-19A00

Unavailable

3

CAP, FUEL TANK

44200-19A01

Unavailable

4

HOSE,5X10X600 This part replaces 09352-50823-300.

44421-13ER0

Unavailable

5

BOLT This part replaces 01107-08358.

01500-0835B

Unavailable

7

WASHER, MUFFLER SUPPORT This part replaces 09160-08001.

09160-08503

Unavailable

8

SPACER This part replaces 09180-08120.

09180-08209

Unavailable

9

SPACER, REAR

09180-06136

Unavailable

10

CUSHION

09320-12016

Unavailable

11

CUSHION, FRONT

44261-25C00

Unavailable

12

MUD GUARD, CLEANER INLET

47157-22A01

Unavailable

13

CLIP This part replaces 09409-07305.

09409-07305-5PK

Unavailable

14

CLAMP

09407-14403

Unavailable

15

CLAMP, REAR

09407-30401

Unavailable

16

COCK ASSY, FUEL

44300-22A01

Unavailable

17

HOSE, FUEL COCK

44124-25C00

Unavailable

18

CLIP

09401-08401

Unavailable

19

SCREW This part replaces 02112-36168.

02112-36167

Unavailable
