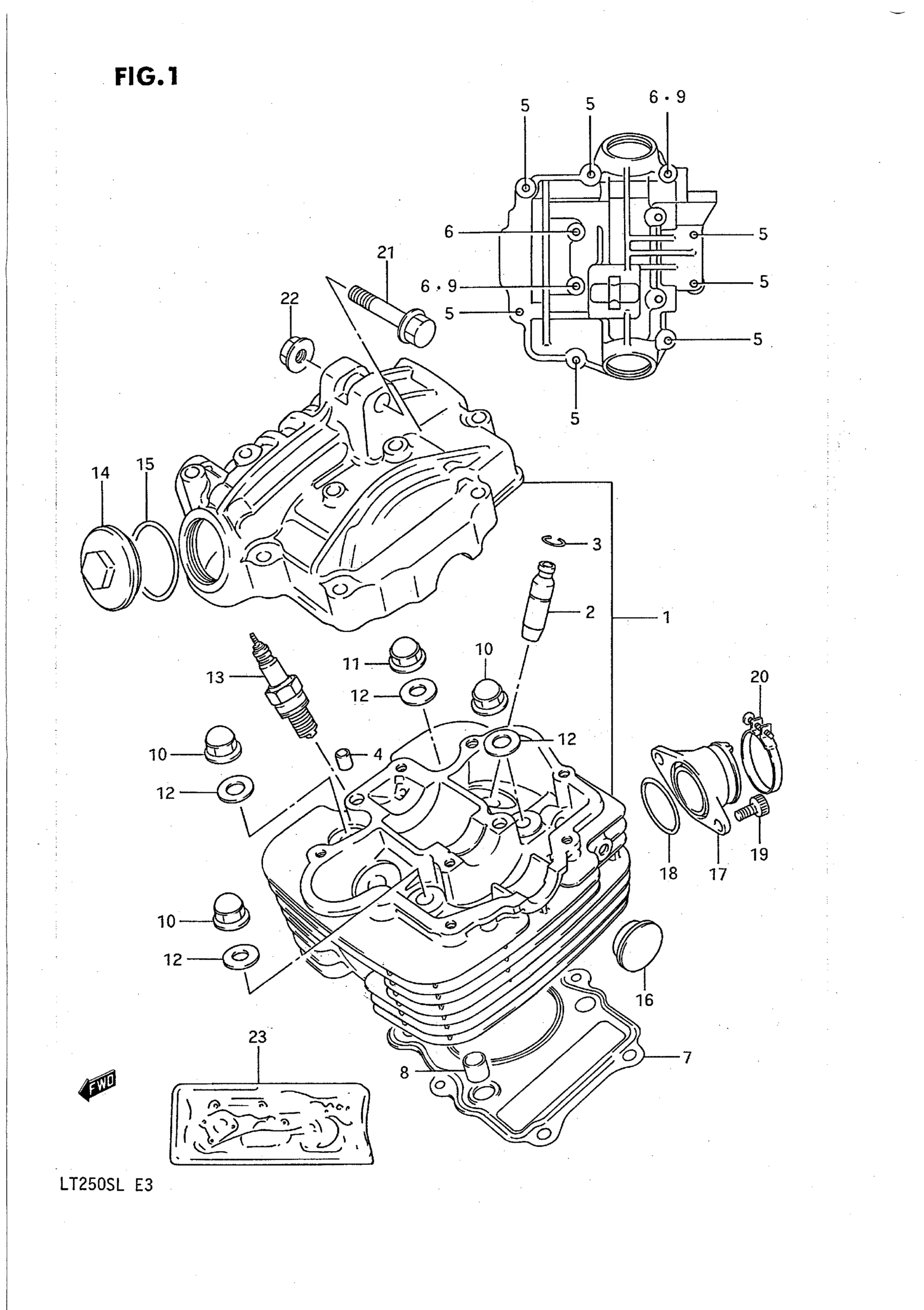

Suzuki LT250S (1990) CYLINDER HEAD Diagram

#

Description
Price

1

NO DESCRIPTION AVAILABLE | Includes Item(s) 2 - 6 This part replaces 11100-25C00.

11100-25C01

Unavailable

2

GUIDE, VALVE (0S:0.3)

11115-05270

Unavailable

3

.RING (10X85)

09381-10004

Unavailable

4

PIN

09206-08001

Unavailable

5

BOLT This part replaces 01517-06354.

01550-0635A

Unavailable

6

BOLT This part replaces 01517-06605.

01550-0660A

Unavailable

7

GASKET, CYLINDER HEAD

11141-25C04

Unavailable

8

PIN

04211-11169

Unavailable

9

WASHER

09168-06023

Unavailable

10

NUT This part replaces 08313-21087.

08313-20087

Unavailable

11

NUT

09159-08074

Unavailable

12

GASKET

09168-08021

Unavailable

13

SPARK PLUG (NGK,DPR7EA-9) This part replaces 09482-00352.

09482-00354

Unavailable

13

NO DESCRIPTION AVAILABLE This part replaces 09482-00353-111.

09482-00353

Unavailable

14

CAP, INSPECTION

11175-05260

Unavailable

15

.O RING (D:3,ID:29.5)

09280-30001

Unavailable

16

PLUG, HEAD

09241-22002

Unavailable

17

PIPE, INTAKE

13110-25C00

Unavailable

18

O RING

09280-34004

Unavailable

19

BOLT, FRONT This part replaces 07120-06205.

07120-0620B

Unavailable

20

CLAMP

09402-46208

Unavailable

21

BOLT,8X50 This part replaces 09103-08082.

09103-08395

Unavailable

22

NUT This part replaces 08319-31085.

08319-3108A

Unavailable

23

GASKET SET | OPT This part replaces 11400-25860.

11400-25864

Unavailable
