AIR CLEANER

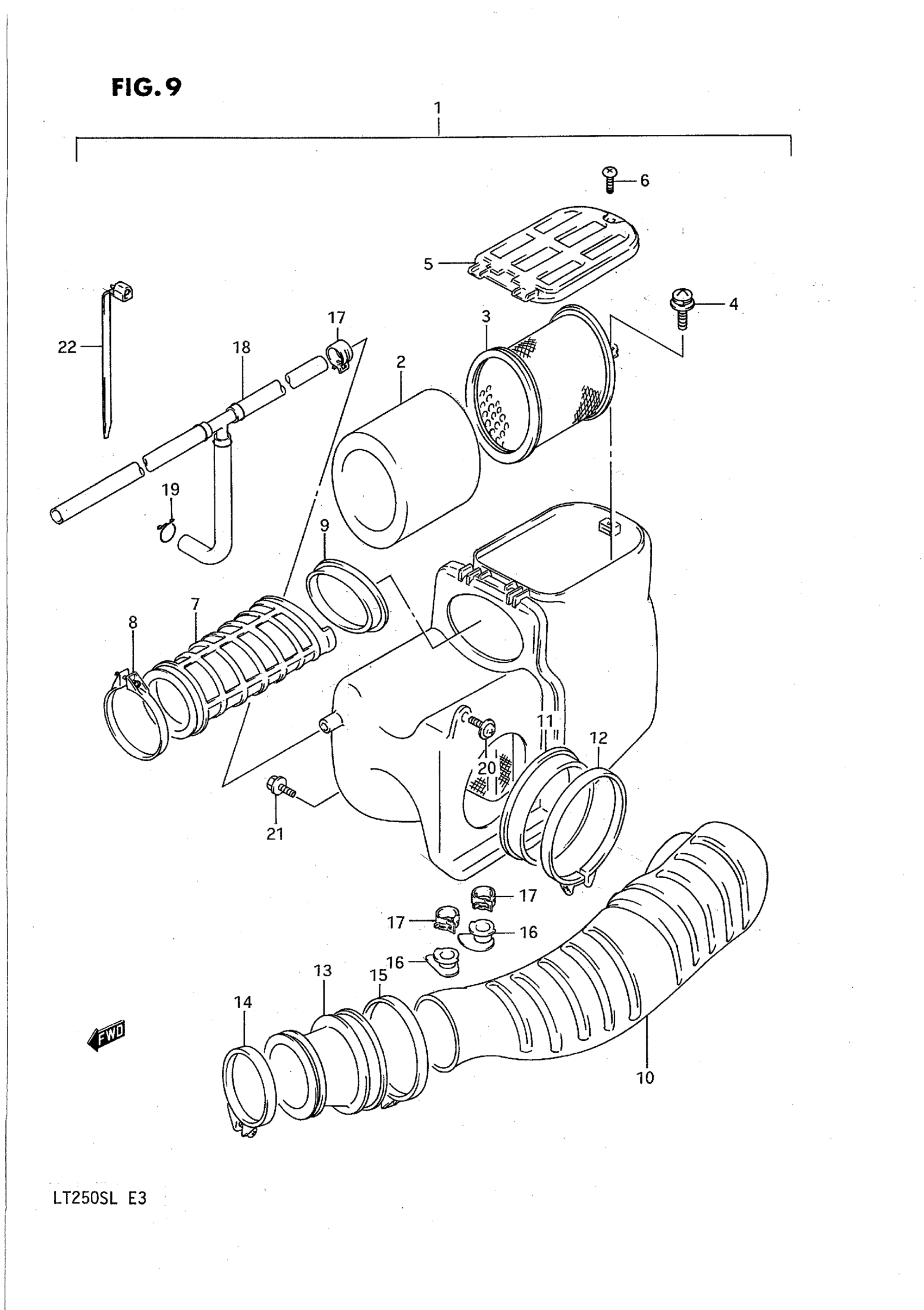

Suzuki LT250S (1990) AIR CLEANER Diagram
#
Description
Price
1
CLEANER ASSY, AIR | Includes Item(s) 2 - 19
13700-25C01
Unavailable
2
FILTER
13781-22A01
Unavailable
3
TRAP,FRAME This part replaces 13810-22A02.
13810-22A05
Unavailable
4
SCREW This part replaces 02112-76168.
02112-7616A
Unavailable
5
CAP
13750-18B00
Unavailable
6
SCREW This part replaces 02142-05164.
02142-0516A
Unavailable
7
JOINT, INLET
13894-25C00
Unavailable
8
CLAMP This part replaces 09402-56208.
09402-56901
Unavailable
9
RING, INLET
13898-18A00
Unavailable
10
CASE, CHAMBER
13711-25C00
Unavailable
11
TUBE, JOINT
13739-00A00
Unavailable
12
CLAMP
09402-80207
Unavailable
13
PIPE, OUTLET
13881-22A00
Unavailable
14
CLAMP
09402-52208
Unavailable
15
CLAMP
09402-66208
Unavailable
16
TUBE, DRAIN
13871-25C00
Unavailable
17
CLIP This part replaces 13824-43400.
09401-14404
Unavailable
18
TUBE, BREATHER
13850-25C00
Unavailable
19
CLIP
09401-14301
Unavailable
20
SCREW (6X16)
09136-06017
Unavailable
21
BOLT This part replaces 01174-06168.
01580-06167
Unavailable
22
CLAMP
09407-25401
Unavailable
