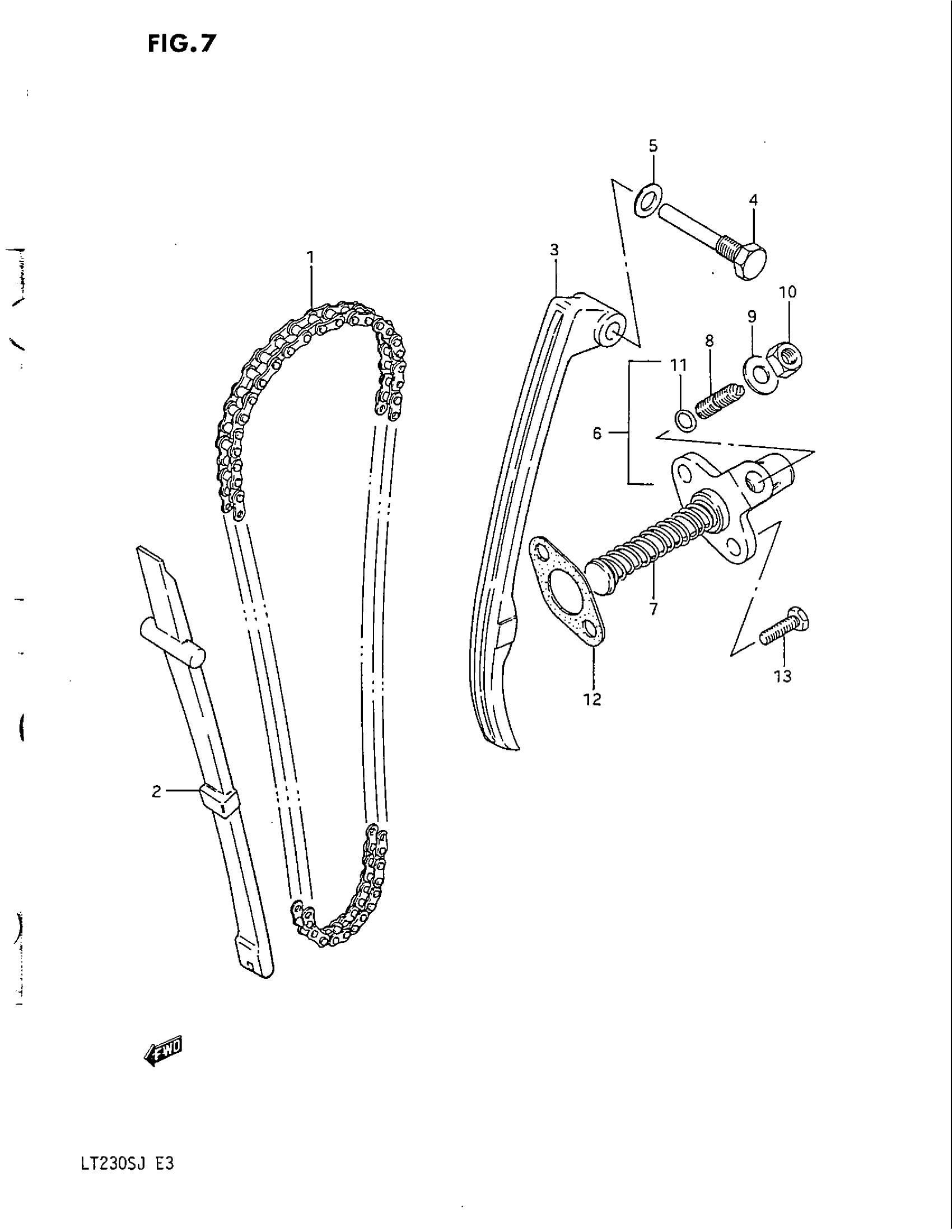

Suzuki LT230S (1988) CAM CHAIN Diagram

#

Description
Price

1

CHAIN, CAM (102LE)

12760-42A00

Unavailable

2

GUIDE,CAM CHAIN This part replaces 12771-18A00.

12771-18A01

Unavailable

3

TENSIONER,CAM This part replaces 12811-18A00.

12811-18A02

Unavailable

4

BOLT

12812-32410

Unavailable

5

GASKET (8.2X14X1) This part replaces 09168-08008.

09168-08016

Unavailable

6

ADJUSTER ASSY,T | Includes Item(s) 7 - 11 This part replaces 12830-32461.

12830-32463

Unavailable

7

SPRING

09440-11018

Unavailable

8

SCREW

12838-45001

Unavailable

9

WASHER This part replaces 08322-11084.

08322-0108A

Unavailable

10

NUT This part replaces 08310-11085.

08310-0008A

Unavailable

11

.O RING (D:1.9,ID:5.7)

09280-06005

Unavailable

12

.GASKET, TENSIONER ADJUSTER This part replaces 12837-32400.

12837-32410

Unavailable

13

BOLT, GEAR SHIFT LINK This part replaces 01107-06205.

01500-0620A

Unavailable
