GEAR SHIFTING

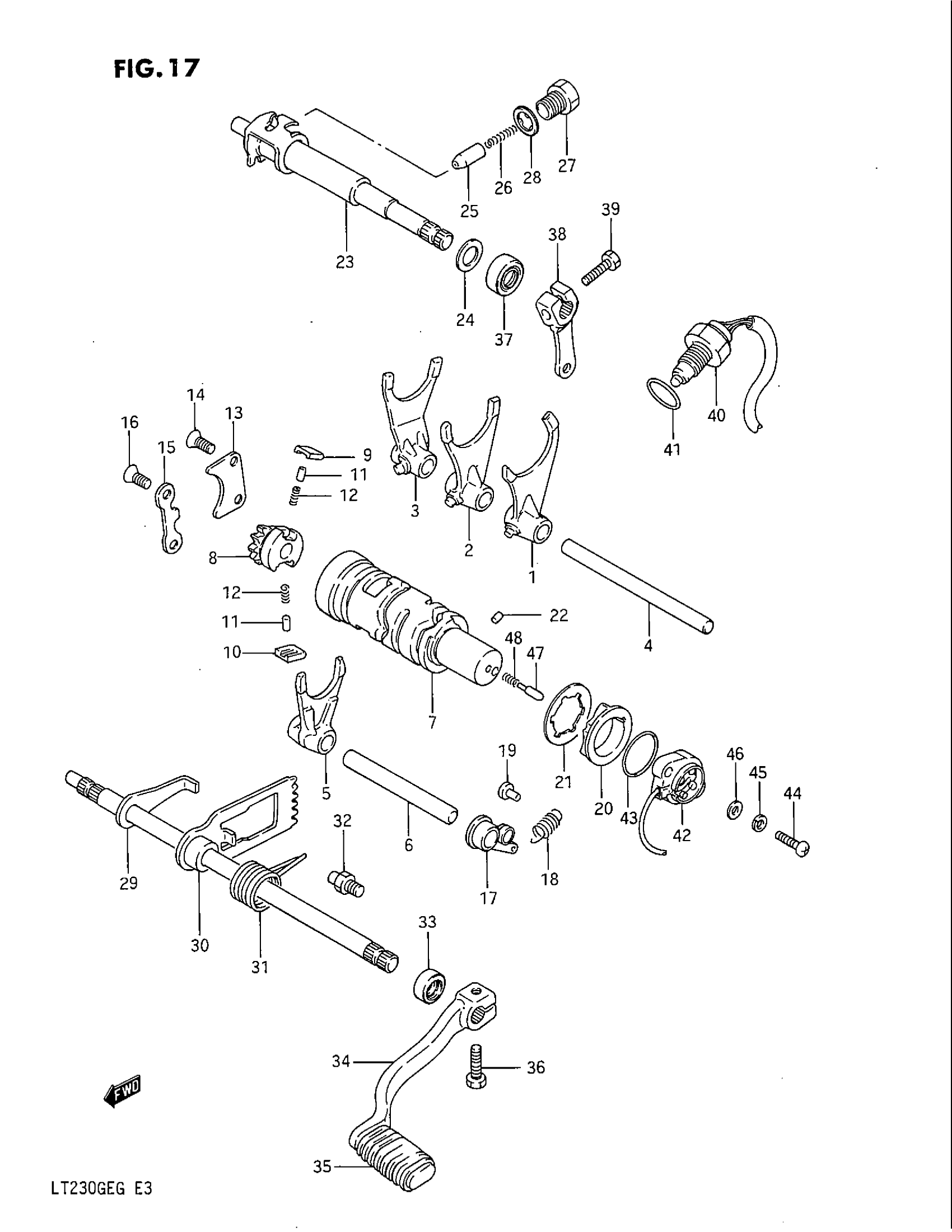

Suzuki LT230GE (1986) GEAR SHIFTING Diagram
#
1
FORK, GEAR SHIFTING, NO.1
25211-18A00
Unavailable
2
FORK, GEAR SHIFTING, NO.2
25221-18A00
Unavailable
3
FORK, GEAR SHIFTING, NO.4
25241-18A01
Unavailable
4
SHAFT, GEAR SHIFT FORK NO.1 This part replaces 25411-31301.
25411-18900
Unavailable
5
FORK, GEAR SHIFTING, NO.3
25231-18A01
Unavailable
6
SHAFT, NO.2 This part replaces 25411-14330.
25411-14331
Unavailable
7
NO DESCRIPTION AVAILABLE This part replaces 25310-18A01.
25310-18A02
Unavailable
8
GEAR, GEAR SHIFT CAM DRIVEN This part replaces 25322-31301.
25322-31310
Unavailable
9
PAWL, GEAR SHIFT NO.1 This part replaces 25323-34200.
25323-34201
Unavailable
10
PAWL, GEAR SHIFT NO.2 This part replaces 25324-34200.
25324-34201
Unavailable
11
PIN
09261-05003
Unavailable
12
SPRING
09440-04003
Unavailable
13
LIFTER, PAWL
25331-37400
Unavailable
14
SCREW This part replaces 02122-06128.
02122-06127
Unavailable
15
GUIDE, CAM
25341-40001
Unavailable
16
SCREW This part replaces 02122-06128.
02122-06127
Unavailable
17
STOPPER, CAM
25350-18A00
Unavailable
18
SPRING
09443-10022
Unavailable
19
HOOK
09223-04001
Unavailable
20
PLATE,GEAR SHIFT CAM STOPPER This part replaces 25381-37400.
25381-37401
Unavailable
21
WASHER
09167-30007
Unavailable
22
PIN This part replaces 06211-04063.
04221-04069
Unavailable
23
CAM, REVERSE SHIFTING | MODEL F This part replaces 25320-18A01.
25320-18A04
Unavailable
23
CAM, REVERSE SHIFTING | MODEL G This part replaces 25320-18A02.
25320-18A04
Unavailable
24
WASHER
08211-12223
Unavailable
25
STOPPER, CAM This part replaces 25351-11000.
25351-11010
Unavailable
26
SPRING
09440-05011
Unavailable
28
GASKET
09168-14004
Unavailable
29
SHAFT, GEAR SHIFTING This part replaces 25510-18A00.
25510-18A01
Unavailable
30
GEAR, CAM DRIVE
25540-24200
Unavailable
31
SPRING This part replaces 09444-26022.
09444-26025
Unavailable
32
STOPPER, ARM This part replaces 25671-01000.
25671-01011
Unavailable
33
OIL SEAL (12X22X9) This part replaces 09285-12002.
09285-12006
Unavailable
34
LEVER ASSY, GEAR SHIFTING
25610-18A00
Unavailable
35
COVER
25652-24401
Unavailable
36
BOLT This part replaces 09100-06091.
01500-06207
Unavailable
37
OIL SEAL (12X22X9) This part replaces 09285-12002.
09285-12006
Unavailable
38
ARM
25520-18A00
Unavailable
39
BOLT This part replaces 09100-06091.
01500-06207
Unavailable
40
SWITCH ASSY, REVERSE This part replaces 37600-24502.
37600-19B03
Unavailable
41
O RING (D:3.2,ID:15.8)
09280-16008
Unavailable
42
SWITCH, GEAR SHIFTING This part replaces 37720-24500.
37720-24502
Unavailable
43
O RING
09280-26005
Unavailable
44
SCREW This part replaces 02112-05205.
02112-0520B
Unavailable
45
LOCK WASHER This part replaces 08321-21055.
08321-0105A
Unavailable
47
CONTACT
09209-05011
Unavailable
48
SPRING
09440-04010
Unavailable
