REAR WHEEL

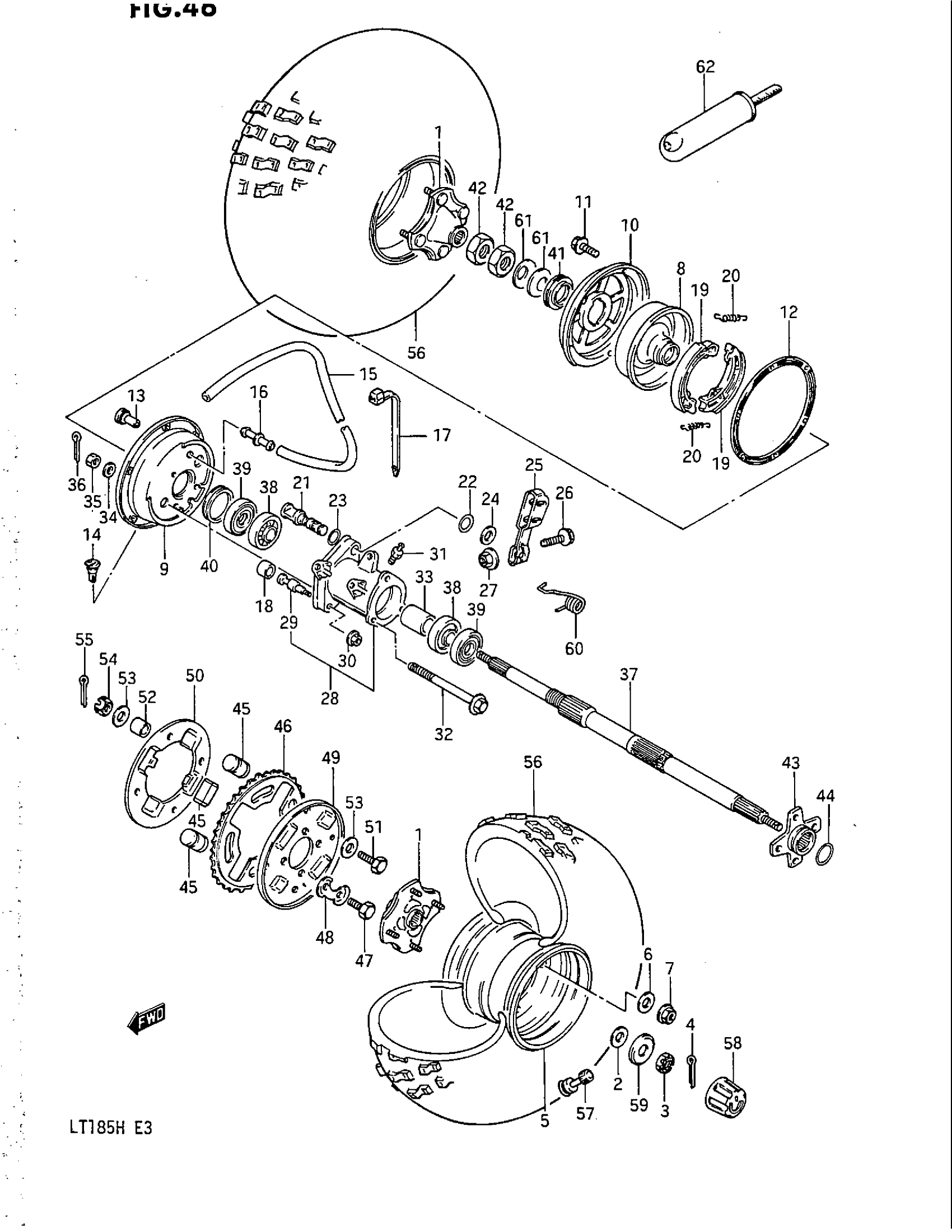

Suzuki LT185 (1987) REAR WHEEL Diagram
#
1
HUB, REAR
64110-24403
Unavailable
2
WASHER, HUB
09160-18015
Unavailable
3
NUT,RR AXLE This part replaces 09141-18001.
09141-18003
Unavailable
4
PIN, COTTER This part replaces 04111-40356.
04111-4040A
Unavailable
5
RIM, WHEEL (SILVER) | MODEL E This part replaces 65310-24400-13T.
65310-24401-13L
Unavailable
5
RIM, WHEEL (SILVER) | MODEL F/G This part replaces 65310-24401-19T.
65310-24401-13L
Unavailable
5
RIM, WHEEL (SILVER) | MODEL H
65310-24401-13L
Unavailable
6
WASHER, KNUCKLE END | MODEL E/F/G This part replaces 08322-11106.
08322-0110A
Unavailable
6
WASHER | MODEL H This part replaces 08322-11107.
08322-01107
Unavailable
7
NUT | MODEL E/F/G This part replaces 08316-16106.
08316-1010B
Unavailable
7
NUT, WHEEL SET | MODEL H This part replaces 08316-16108.
08316-10107
Unavailable
8
DRUM, BRAKE
64120-24401
Unavailable
9
COVER, DRUM INNER
64122-24401
Unavailable
10
COVER, DRUM OUTER
64130-24413
Unavailable
11
BOLT, CLAMP This part replaces 01517-06126.
01550-0612A
Unavailable
12
PACKING, COVER
64160-24400
Unavailable
13
PLUG, BREATHER
09259-12002
Unavailable
14
PLUG, DRAIN
09250-11002
Unavailable
15
HOSE, 7X12, 1X2 This part replaces 09343-07011.
09352-70121-00B
Unavailable
16
JOINT, HOSE
09367-08001
Unavailable
17
CLAMP, HOSE
09407-14403
Unavailable
18
DUST SEAL, BRAKE ANCHOR PIN
64233-24400
Unavailable
19
SHOE SET, REAR BRAKE This part replaces 54410-40300.
64400-02830
Unavailable
20
SPRING
55420-30000
Unavailable
21
CAM, REAR BRAKE This part replaces 64440-24401.
64440-24402
Unavailable
22
O RING
64443-24300
Unavailable
23
O RING
09280-21012
Unavailable
24
WASHER This part replaces 09160-15001.
09160-15048
Unavailable
25
LEVER, BRAKE CAM
64451-24302
Unavailable
26
BOLT This part replaces 01517-06306.
01550-0630A
Unavailable
27
NUT This part replaces 08316-16066.
08316-1006B
Unavailable
28
HOUSING, AXLE | Includes Item(s) 29 - 30
64720-24402
Unavailable
29
PIN
64231-24400
Unavailable
30
NUT
08319-31107
Unavailable
31
NIPPLE,GREASE This part replaces 08351-21008.
08351-2100A
Unavailable
32
BOLT, HOUSING
64716-24301
Unavailable
33
SPACER
64731-24200
Unavailable
34
WASHER This part replaces 08322-11088.
08322-01087
Unavailable
35
NUT
08314-31088
Unavailable
36
COTTER PIN This part replaces 04111-20208.
04111-2020A
Unavailable
37
AXLE, REAR | MODEL ETO 64711-24303WITH 09164-32004 This part replaces 64711-24302.
64711-24303
Unavailable
37
AXLE, REAR
64711-24303
Unavailable
38
BEARING (35X62X14) | MODEL E/F/G This part replaces 08123-60077.
09262-35032
Unavailable
38
BEARING, AXLE | MODEL H
09262-35032
Unavailable
39
DUST SEAL
09283-42011
Unavailable
40
DUST SEAL, INNER
64729-24400
Unavailable
41
DUST SEAL This part replaces 64729-24411.
64729-24300
Unavailable
42
NUT
09140-32001
Unavailable
43
FLANGE, SPROCKET MOUNTING
64611-24302
Unavailable
44
RING
09380-31001
Unavailable
45
SHOCK ABSORBER
64650-24400
Unavailable
46
SPROCKET, REAR (NT:38)
64511-24401
Unavailable
47
BOLT
09100-10196
Unavailable
48
WASHER
09169-10017
Unavailable
49
PLATE, SPROCKET
64512-24401
Unavailable
50
PLATE, SPROCKET
64513-24401
Unavailable
51
BOLT
09101-06008
Unavailable
52
SPACER
09180-06122
Unavailable
53
.WASHER This part replaces 08322-21066.
08322-0106B
Unavailable
54
NUT
09141-06001
Unavailable
55
.COTTER PIN This part replaces 04111-20156.
04111-2015A
Unavailable
56
TIRE, T/L REAR (22X11.00-8) | MODEL E/F/H This part replaces 65100-24435.
65100-18A35
Unavailable
56
TIRE (22X11.00-8) DUNLOP | MODEL E/F/H
55100-24355
Unavailable
56
TIRE, T/L REAR (22X11.00-8) | MODEL G This part replaces 65100-24439.
65100-18A35
Unavailable
57
VALVE ASSY, WHEEL RIM This part replaces 43130-75150.
43130-78030
Unavailable
58
CAP | MODEL E/F This part replaces 54725-24500.
54725-18A00
Unavailable
58
CAP, CENTER | MODEL G/H
54725-18A00
Unavailable
60
SPRING
09448-17017
Unavailable
61
WASHER
09164-32004
Unavailable
62
GAUGE ASSY,AIR PRESSUR | MODEL G/H This part replaces 96200-18A00.
96200-18A02
Unavailable
