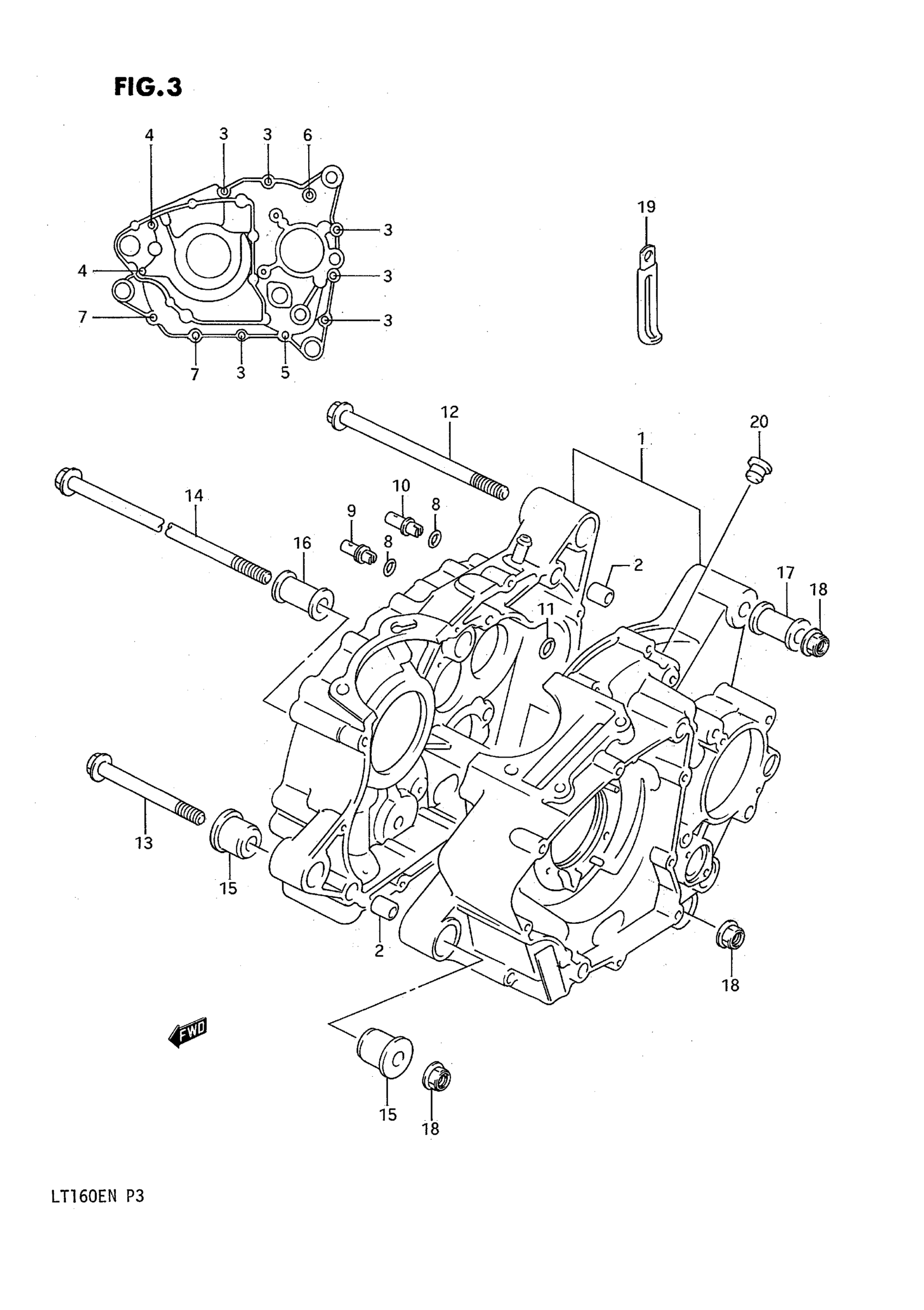

Suzuki LT160E (1992) CRANKCASE Diagram

#

Description
Price

1

CRANKCASE SET | Includes Item(s) 2 - 11

11301-35861

Unavailable

2

PIN This part replaces 09206-13001.

04211-13189

Unavailable

3

BOLT

01547-06407

Unavailable

4

BOLT

01547-06507

Unavailable

5

BOLT

01547-06607

Unavailable

6

BOLT,CARB This part replaces 01547-06757.

09103-06522

Unavailable

7

BOLT

01547-06857

Unavailable

8

O RING, OIL GALLERY JET

09280-04004

Unavailable

9

JET, OIL GALLERY

09493-28010

Unavailable

10

JET, OIL GALLERY

09493-32006

Unavailable

11

O RING (D:1.9,ID:9.8) This part replaces 09280-10010.

09280-10016

Unavailable

12

BOLT (10X195) This part replaces 09103-10072.

09103-10118

Unavailable

13

BOLT (10X90)

09103-10061

Unavailable

14

BOLT,10X230 This part replaces 09103-10099.

09103-10238-XC0

Unavailable

15

SPACER

11621-35B00

Unavailable

16

SPACER (L:60)

11610-02CA0

Unavailable

17

SPACER (L:65)

11610-49300

Unavailable

18

NUT This part replaces 08319-31105.

08319-3110A

Unavailable

19

CLAMP This part replaces 09404-06402.

09404-06039

Unavailable

20

CAP

09250-09006

Unavailable
