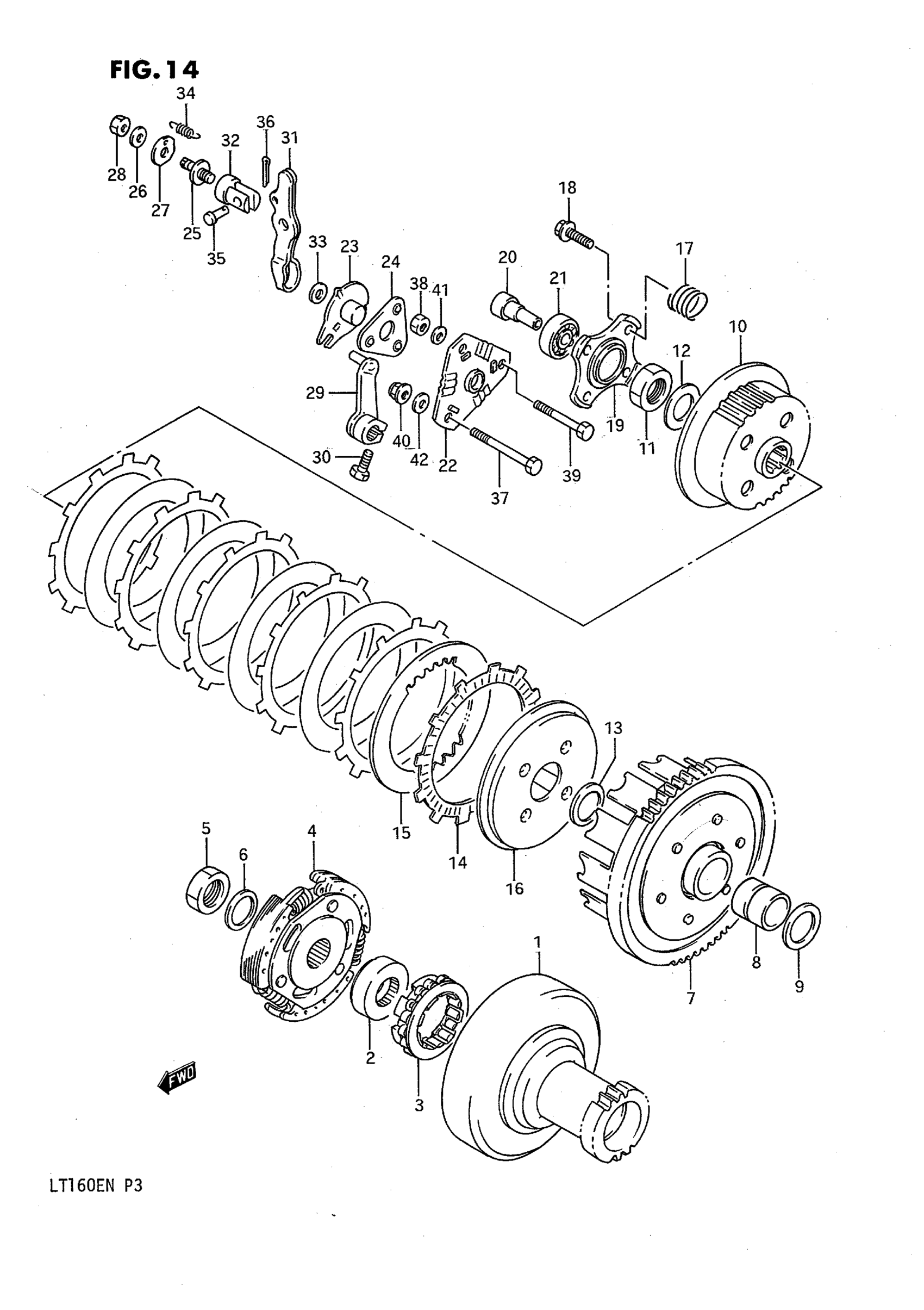

Suzuki LT160E (1992) CLUTCH Diagram
#
1
GEAR, PRIMARY DRIVE (NT:19) This part replaces 21110-02C00.
21110-02C01
Unavailable
2
RACE, INNER This part replaces 21631-19B10.
21631-19B11
Unavailable
3
CLUTCH, ONE WAY
21273-19B10
Unavailable
4
CLUTCH ASSY This part replaces 21500-02C01.
21500-02C02
Unavailable
5
NUT
09140-18012
Unavailable
6
LOCK WASHER
09164-20007
Unavailable
7
GEAR ASSY, PRIMARY (NT:71) | NT:71,MODEL K/L/M This part replaces 21200-02C00.
21200-02C02
Unavailable
7
GEAR ASSY, PRIMARY (NT:71) | NT:71,MODEL N This part replaces 21200-02C01.
21200-02C02
Unavailable
8
SPACER
09180-22035
Unavailable
9
WASHER (22X36X1.0) This part replaces 08211-22361.
09181-22251
Unavailable
10
HUB, CLUTCH
21410-18A00
Unavailable
11
NUT This part replaces 09140-20002.
09140-20001
Unavailable
12
WASHER
09164-18001
Unavailable
13
WASHER
08211-20323
Unavailable
14
PLATE, DRIVE This part replaces 21441-41B01.
21441-22A01
Unavailable
15
PLATE, DRIVEN This part replaces 21451-02C00.
21451-01B40
Unavailable
16
DISK, PRESSURE
21462-24501
Unavailable
17
SPRING
09440-19022
Unavailable
18
BOLT This part replaces 01517-06207.
01550-06207
Unavailable
19
PLATE, RELEASE
21465-24500
Unavailable
20
PIECE, PUSH
23121-18A03
Unavailable
21
BEARING (12X28X8) This part replaces 08110-60010.
09262-12001
Unavailable
22
BALL GUIDE, OUTER
23231-18A00
Unavailable
23
BALL GUIDE, INNER
23211-18A02
Unavailable
24
BALL, RELEASE
23250-24500
Unavailable
25
BOLT, ADJUSTER
23223-18A00
Unavailable
26
WASHER (6.5X14X2.3) This part replaces 09160-06017.
09160-06127
Unavailable
27
WASHER
09169-06046
Unavailable
28
.NUT This part replaces 08310-22067.
08310-00067
Unavailable
29
ARM, RELEASE
23220-18A00
Unavailable
30
BOLT This part replaces 09100-06091.
01500-06207
Unavailable
31
ARM, RELEASE NO.2 This part replaces 23225-18A00.
23225-18A01
Unavailable
32
BOSS, RELEASE NO.2
23224-18A00
Unavailable
33
WASHER, CLUTCH RELEASE This part replaces 08211-10201.
09181-10195
Unavailable
34
SPRING
09443-06053
Unavailable
35
PIN
09200-07005
Unavailable
36
PIN This part replaces 04111-16158.
04111-1620A
Unavailable
37
BOLT
09119-06064
Unavailable
38
.NUT This part replaces 08310-11067.
08310-00067
Unavailable
39
BOLT
09119-06063
Unavailable
40
NUT This part replaces 08313-21064.
08313-2006A
Unavailable
41
WASHER
08212-06121
Unavailable
42
SEAL, BOLT
09168-06023
Unavailable
