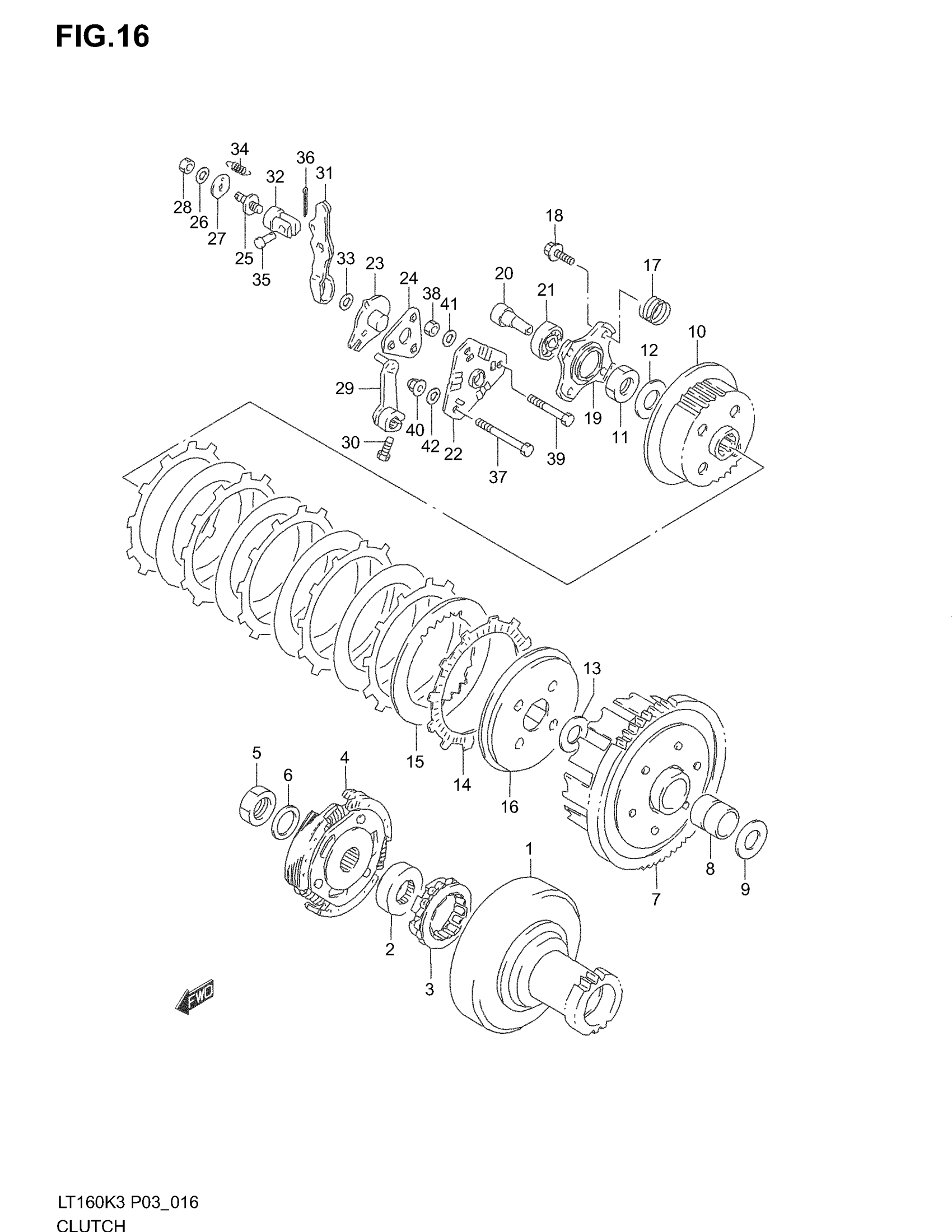

Suzuki LT160 (2004) CLUTCH Diagram
#
1
GEAR, PRIMARY DRIVE (NT:19)
21110-02C01
Unavailable
2
RACE, INNER
21631-19B11
Unavailable
3
CLUTCH, ONE WAY
21273-19B10
Unavailable
4
CLUTCH ASSY
21500-02C02
Unavailable
5
NUT
09140-18012
Unavailable
6
WASHER (20.1X32X2)
09164-20007
Unavailable
7
GEAR ASSY, PRIMARY (NT:71)
21200-02C02
Unavailable
8
SPACER (22X28X23)
09180-22035
Unavailable
9
WASHER (22X36X1.0)
09181-22251
Unavailable
10
HUB, CLUTCH
21410-18A00
Unavailable
11
NUT
09140-20001
Unavailable
12
LOCK WASHER (ID:18.3) This part replaces 09164-18007.
09164-18001
Unavailable
13
WASHER
08211-20323
Unavailable
14
PLATE, DRIVE
21441-22A01
Unavailable
15
PLATE, DRIVEN
21451-01B40
Unavailable
16
DISC, PRESSURE
21462-24501
Unavailable
17
SPRING
09440-19022
Unavailable
18
BOLT This part replaces 01550-06203.
01550-0620A
Unavailable
19
PLATE, RELEASE
21465-24500
Unavailable
20
PIECE, PUSH
23121-18A03
Unavailable
21
BEARING (12X28X8.0)
09262-12001
Unavailable
22
BALL GUIDE, OUTER
23231-18A00
Unavailable
23
BALL GUIDE, INNER
23211-18A02
Unavailable
24
BALL, RELEASE
23250-24500
Unavailable
25
BOLT, ADJUSTER
23223-18A00
Unavailable
26
WASHER (6.5X14X2.3)
09160-06127
Unavailable
27
WASHER (6.5X22X1.2)
09169-06046
Unavailable
28
NUT, ADJUSTER
09140-06023
Unavailable
29
ARM, RELEASE
23220-18A00
Unavailable
30
BOLT, GEAR SHIFT LINK This part replaces 01500-06203.
01500-0620A
Unavailable
31
ARM, RELEASE NO.2
23225-18A01
Unavailable
32
BOSS, RELEASE NO.2
23224-18A00
Unavailable
33
WASHER (10X20X1.0)
09181-10195
Unavailable
34
SPRING
09443-06053
Unavailable
35
PIN
09200-07005
Unavailable
36
PIN This part replaces 04111-16208.
04111-1620A
Unavailable
37
BOLT (6X55)
09119-06064
Unavailable
38
NUT This part replaces 08310-00063.
08310-0006A
Unavailable
39
BOLT (6X35)
09119-06063
Unavailable
40
NUT This part replaces 08313-20063.
08313-2006A
Unavailable
41
WASHER
08212-06121
Unavailable
42
SEAL, BOLT (5.8X13X1.2)
09168-06023
Unavailable
