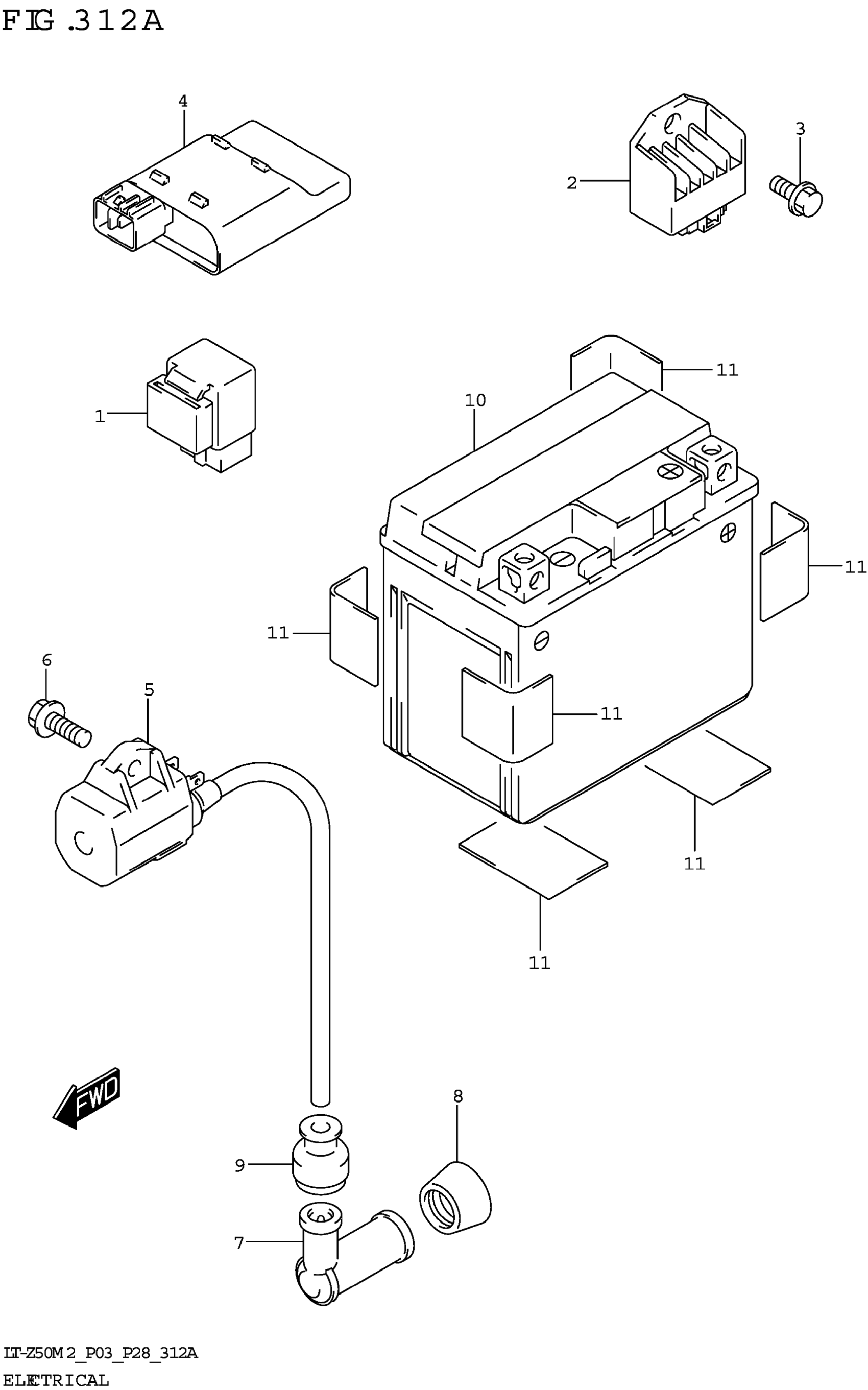

Suzuki LT-Z50M2 (2022) ELECTRICAL Diagram

#

Description
Price

1

RELAY ASSY,STARTING MOTOR

31800-40B02

Unavailable

2

RECTIFIER ASSY

32800-41H01

Unavailable

3

BOLT

01550-0612B

Unavailable

4

CDI UNIT

32900-43G10

Unavailable

5

COIL ASSY,IGNITION

33410-36G00

Unavailable

6

SCREW

02162-0620B

Unavailable

7

CAP, SPARK PLUG This part replaces 33510-22010.

33510-97313

Unavailable

8

SEAL, SPARK PLUG

33541-38210

Unavailable

9

SEAL,HIGH TENSION CORD (SIDE)

33542-38B00

Unavailable

10

BATTERY ASSY,YTX5L-BS,12V4.2A | (YTX5L-BS,12V4.2AH)

33610-40B20

Unavailable

11

CUSHION (30X40X2.0)

33652-36100

Unavailable
