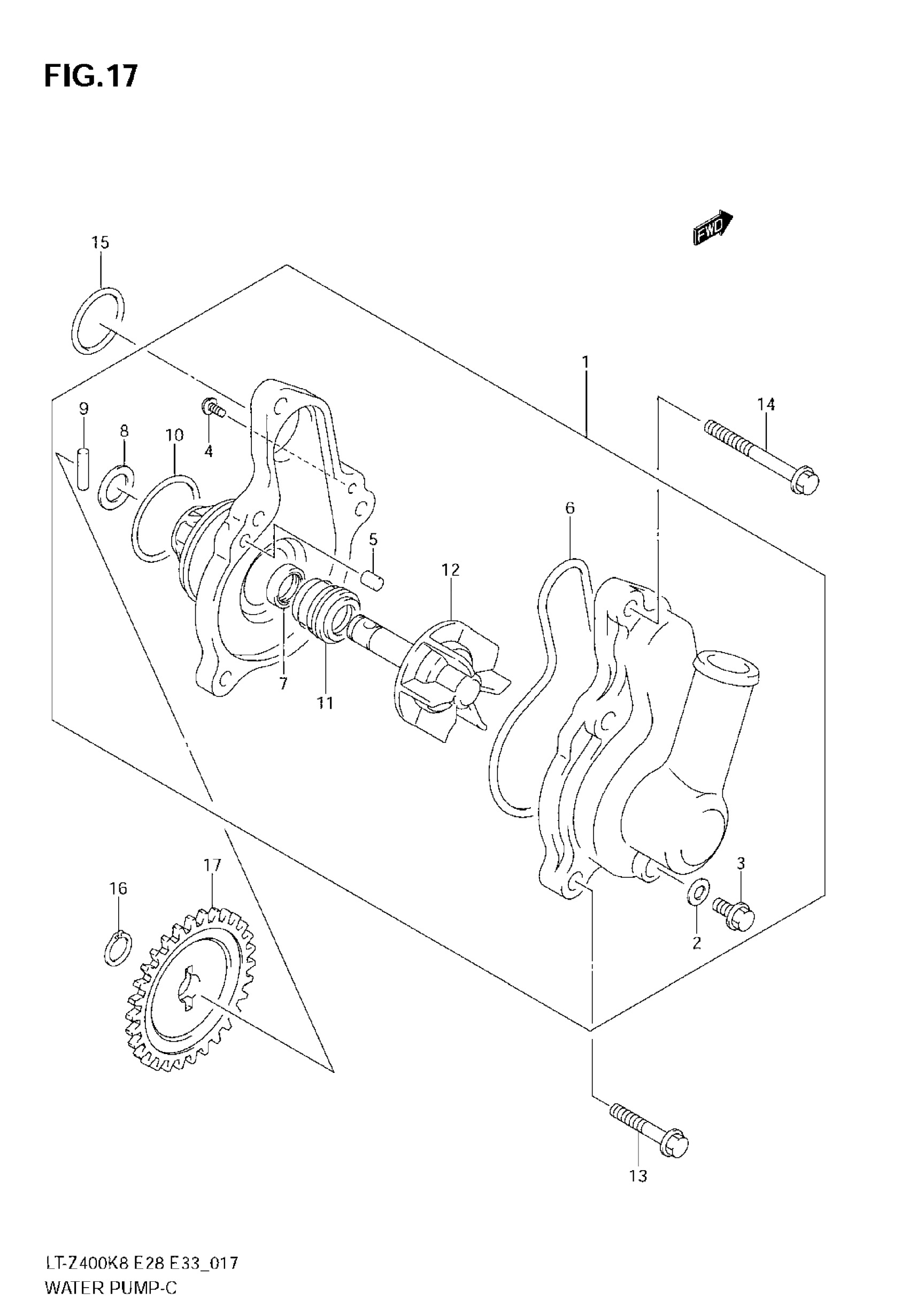

2008 Suzuki LT-Z400 Water Pump Diagram

2008 Suzuki LT-Z400 Water Pump Diagram

#

Description
Price

1

PUMP ASSY,WATER | Includes Item(s) 2 - 12 This part replaces 17400-07G00.

17400-33H01

Unavailable

2

GASKET

17413-28C10

Unavailable

3

BOLT

17415-43D00

Unavailable

4

SCREW

17416-07G00

Unavailable

5

PIN

17417-07G00

Unavailable

6

O RING

17418-07G00

Unavailable

7

OIL SEAL

17431-07G00

Unavailable

8

WASHER

17432-07G00

Unavailable

9

PIN

17433-07G00

Unavailable

10

.O-RING

17435-33400

Unavailable

11

.SEAL,MECHANICAL This part replaces 17470-02F00.

17470-02F11

Unavailable

12

IMPELLER/SHAFT

17491-07G00

Unavailable

13

BOLT

09103-06204

Unavailable

14

BOLT

09103-06209

Unavailable

15

.O-RING (D:2.4,ID:21.8)

09280-22001

Unavailable

16

CIRCLIP This part replaces 08331-31106.

08331-31109

Unavailable

17

GEAR, WATER PUMP DRIVEN

17461-29F00

Unavailable
