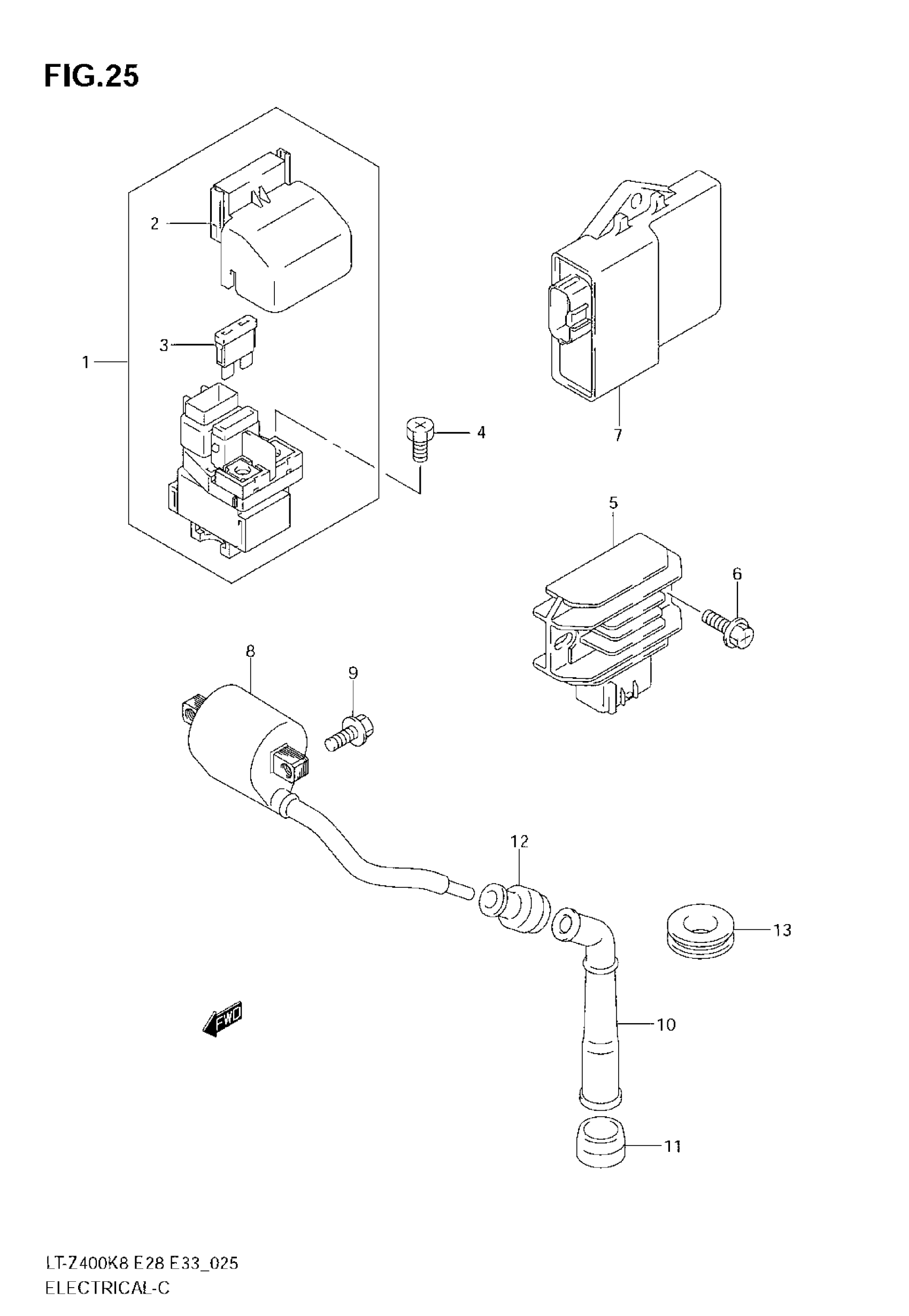

Suzuki LT-Z400 (2008) ELECTRICAL Diagram

#

Description
Price

1

RELAY ASSY, STARTING MOTOR | Includes Item(s) 2 - 3

31800-07G00

Unavailable

2

COVER

31861-07G00

Unavailable

3

FUSE (20A)

09481-20101

$2.31

4

BOLT, STARTING MOTOR (6X8)

09128-06013

Unavailable

5

RECTIFIER ASSY This part replaces 32800-05F10.

32800-05F20

Unavailable

6

BOLT, RECTIFIER

02162-0620B

Unavailable

7

CDI UNIT

32900-07G10

Unavailable

8

COIL ASSY, IGNITION

33410-09F00

$95.24

9

BOLT

01550-0616B

Unavailable

10

CAP ASSY, SPARK PLUG

33510-48B10

$31.68

11

SEAL, SPARK PLUG CAP

33541-23E01

Unavailable

12

SEAL,HIGH TENSION CORD (SIDE)

33542-38B00

Unavailable

13

COVER,SPARK PLUG CAP

33543-33E01

Unavailable
