2004 Suzuki LT-V700F Fuel Tank Diagram

← All diagrams

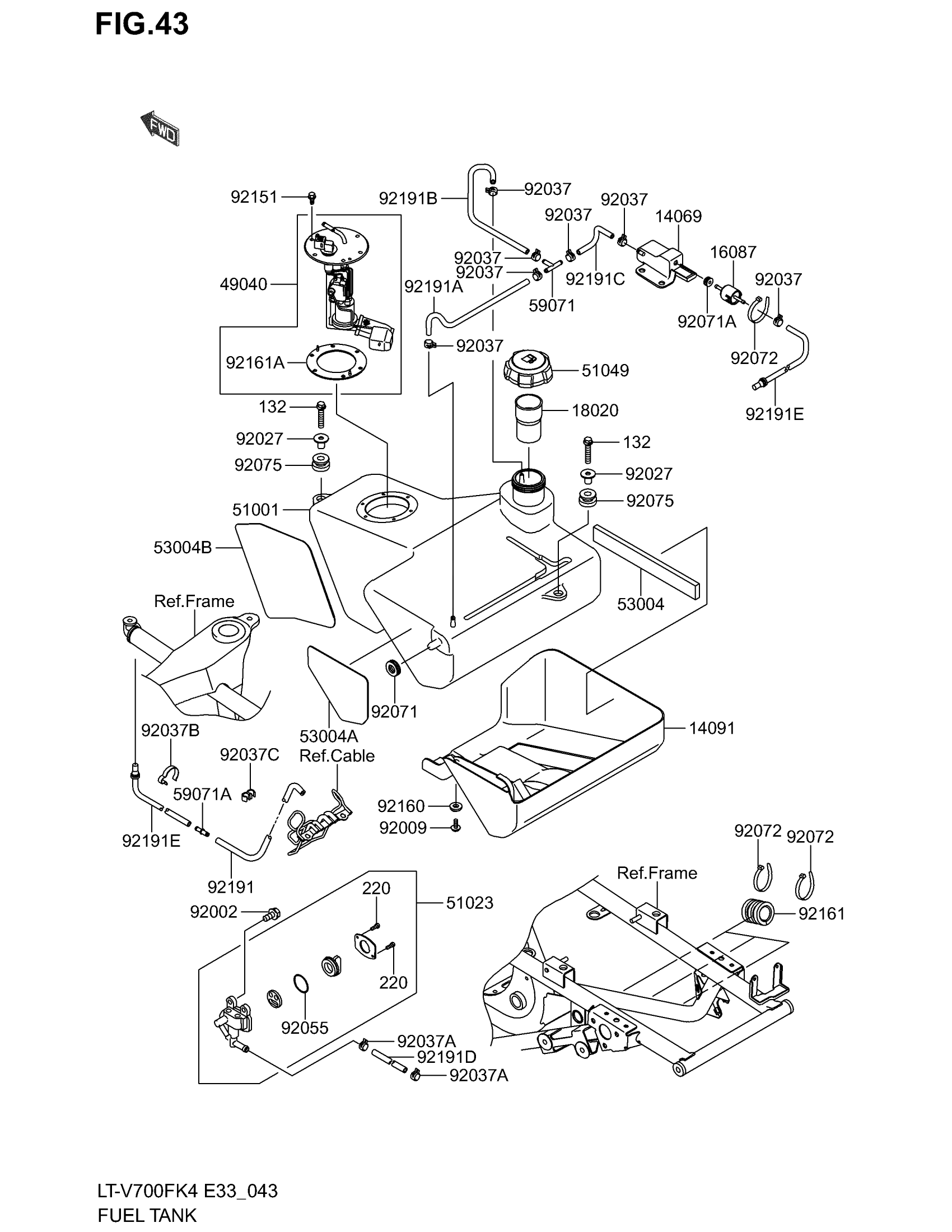

Find the part on the Fuel Tank diagram for your 2004 Suzuki LT-V700F, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

2004 Suzuki LT-V700F Fuel Tank Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

14069

BREATHER,TANK

K1406-91069

1
Out of stock

14091

COVER,FUEL TANK

K1409-11404

1
Out of stock

16087

VALVE-CHECK

K1608-71054

1
Out of stock

18020

BAFFLE,FUEL TANK CAP

K1802-01278

1
Out of stock

49040

PUMP-FUEL

K4904-00006

1
Out of stock

51001

TANK-COMP-FUEL

K5100-11638

1
Out of stock

51023

TAP-ASSY,FUEL

K5102-30002

1
Out of stock

51049

CAP-TANK,FUEL

K5104-91128

1
Out of stock

53004

MAT,FUEL TANK COVER

K5300-41161

1
Out of stock

53004A

MAT,FUEL TANK

K5300-41164

1
Out of stock

53004B

MAT,FUEL TANK

K5300-41165

1
Out of stock

59071

JOINT

K5907-13705

1
Out of stock

59071A

JOINT

K5907-13717

1
Out of stock

92002

BOLT,6X12

K9200-21569

2
Out of stock

92009

SCREW,6X12

K9200-91480

1
Out of stock

92027

COLLAR,L=16.1

K9202-71847

2
Out of stock

92037

CLAMP,TUBE

K9203-71461

7
Out of stock

92037A

CLAMP,TUBE

K9203-71505

2
Out of stock

92037B

CLAMP,HOSE

K9203-71552

1
Out of stock

92037C

CLAMP,HOSE

K9203-71603

1
Out of stock

92055

RING-O

K9205-50017

1
Out of stock

92071

GROMMET,AIR SUCTION VALVE

K9207-11249

1
Out of stock

92071A

GROMMET

K9207-11266

1
Out of stock

92072

BAND,L=188

K9207-21239

7
Out of stock

92075

DAMPER

K9207-51787

2
Out of stock

92151

BOLT,FLANGED,5X11.5

K9215-11754

6
Out of stock

92160

DAMPER

K9216-01017

1
Out of stock

92161

DAMPER,FUEL TANK,RR

K9216-11111

3
Out of stock

92161A

DAMPER,FUEL PUMP

K9216-11272

1
Out of stock

92191

TUBE,CANISTER-SEPARATOR,BLUE

K9219-11384

1
Out of stock

92191A

TUBE,TANK-FRONT

K9219-11639

1
Out of stock

92191B

TUBE,TANK-REAR

K9219-11640

1
Out of stock

92191C

TUBE,5X9X160

K9219-11641

1
Out of stock

92191D

TUBE,5.3X10.5X425

K9219-11665

1
Out of stock

92191E

TUBE,TANK BREATHER

K9219-11666

2
Out of stock

132

BOLT-FLANGED-SMALL

KK132-V0630

2
Out of stock

220

SCREW-PAN-CROS

KK220-B0308

2
Out of stock
