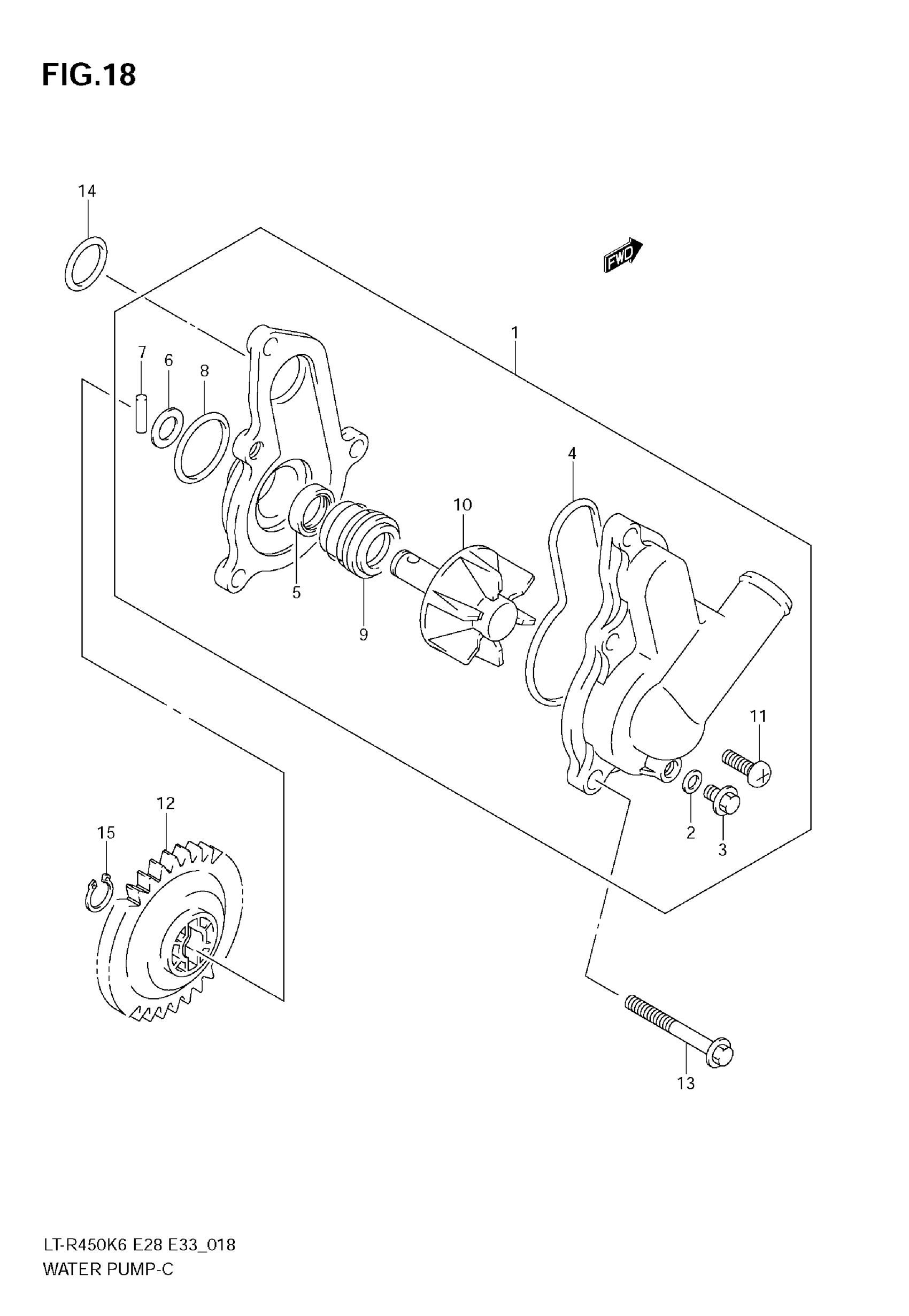

2009 Suzuki LT-R450 Water Pump Diagram

2009 Suzuki LT-R450 Water Pump Diagram

#

Description
Price

1

PUMP ASSY,WATER | MODEL K6/K7 This part replaces 17400-45G00.

17400-45G11

Unavailable

1

PUMP ASSY,WATER | MODEL K8/K9; Includes Item(s) 2 - 11 This part replaces 17400-45G10.

17400-45G11

Unavailable

2

GASKET

17413-28C10

Unavailable

3

BOLT

17415-43D00

Unavailable

4

O RING

17418-07G00

Unavailable

5

OIL SEAL | MODEL K6/K7

17431-07G00

Unavailable

5

.SEAL,OIL (10X21X5) | MODEL K8/K9

17461-48G00

Unavailable

6

WASHER

17432-07G00

Unavailable

7

PIN

17433-07G00

Unavailable

8

.O-RING

17435-33400

Unavailable

9

SEAL

17470-02F01

Unavailable

10

IMPELLER

17491-45G00

Unavailable

11

SCREW

02112-0616A

Unavailable

12

GEAR, WATER PUMP DRIVEN

17461-45G00

Unavailable

13

BOLT

09103-06213

$2.63

14

.O-RING (D:2.4,ID:21.8)

09280-22001

Unavailable

15

CIRCLIP This part replaces 08331-31106.

08331-31109

Unavailable
