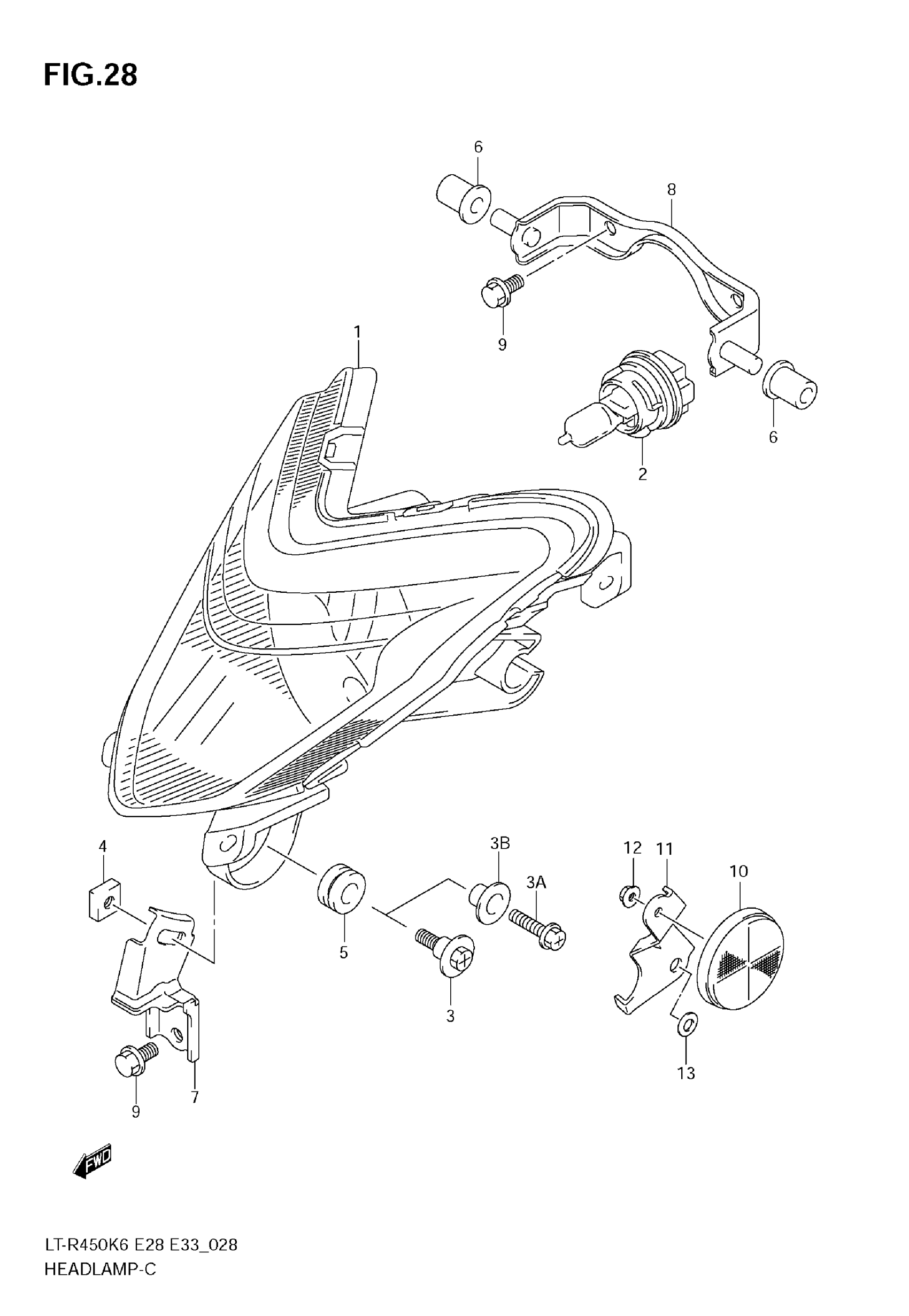

Suzuki LT-R450 (2009) HEADLAMP Diagram

#

Description
Price

1

HEADLAMP ASSY This part replaces 35100-45G00-999.

35100-45G01-999

Unavailable

2

BULB (12V40/40W)

09471-12217

Unavailable

3

SCREW, HEADLAMP

09139-06118

Unavailable

3A

BOLT | MODEL K9 This part replaces 02162-0620A.

02162-0620C

Unavailable

3B

SPACER | MODEL K9 This part replaces 09180-06139.

09180-06284

Unavailable

4

NUT, HEADLAMP

09152-06023

Unavailable

5

CUSHION

09320-10501

Unavailable

6

CUSHION This part replaces 09320-07016.

09320-07020

Unavailable

7

BRACKET,HEADLAM This part replaces 35150-45G00.

35150-45G01

Unavailable

8

BRACKET, HEAD LAMP MOUNT

35160-45G00

Unavailable

9

BOLT

01550-0612A

Unavailable

10

REFLEX REFLECTOR ASSY, FR | MODEL K6/K7/K8 E28

35950-14A00

Unavailable

10

REFLEX REFLECTOR ASSY, FR SID | MODEL K9 E28 This part replaces 35950-14A10.

35950-14A11

Unavailable

11

BRACKET, FR SIDE, RH | E28

35956-45G01

Unavailable

11

BRACKET, FR SIDE, LH | E28

35957-45G01

Unavailable

12

NUT | E28

08316-1005A

Unavailable

13

WASHER (8.5X28X1.5) | MODEL K6/K7 E28

09160-08142

Unavailable
