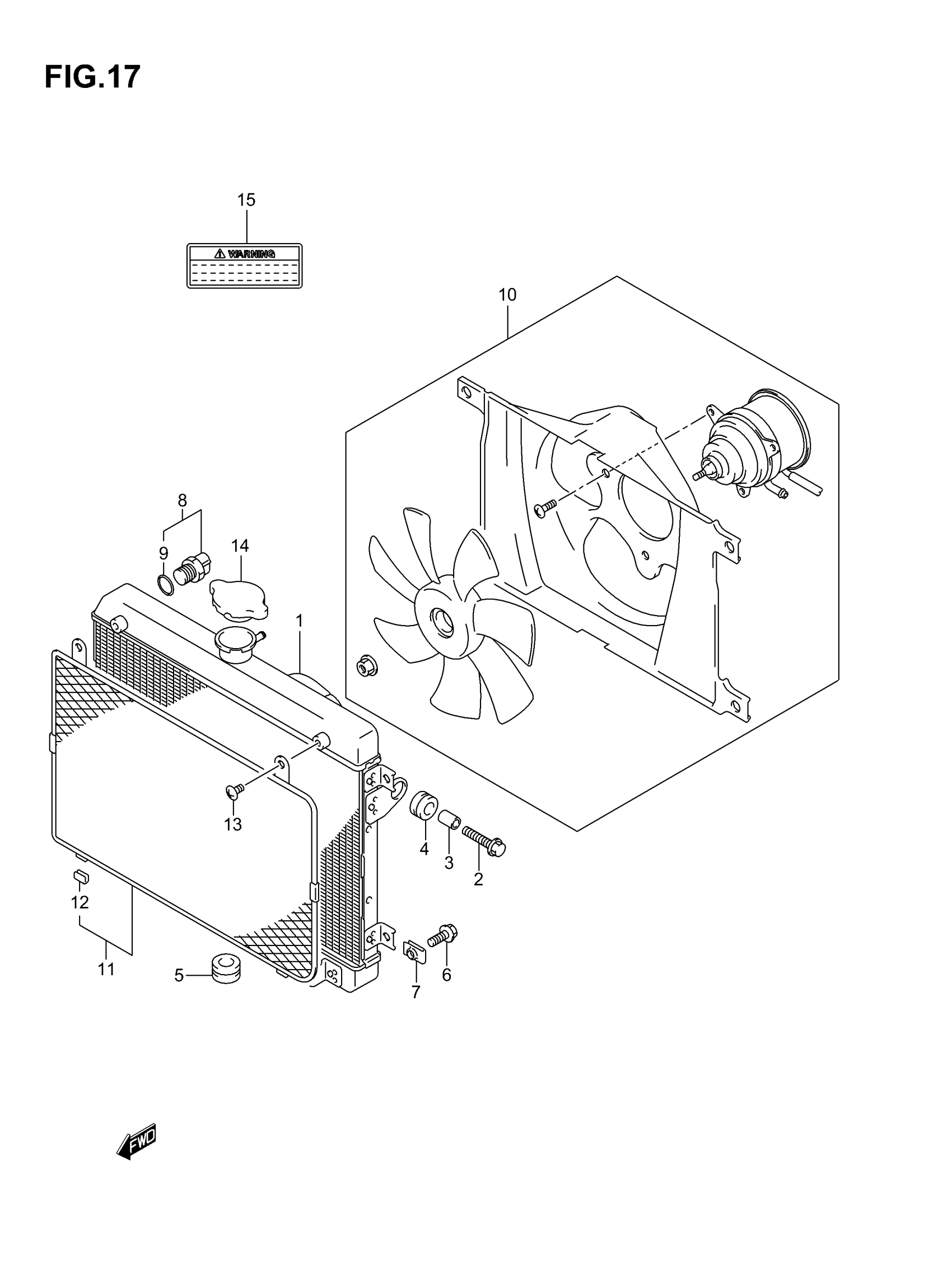

Suzuki LT-F500F (2007) RADIATOR Diagram

#

Description
Price

1

RADIATOR ASSY, WATER | ?17710-03G10 This part replaces 17710-03G00.

17710-03G10

Unavailable

2

BOLT (6X25)

09118-06097

Unavailable

3

SPACER

09180-06290

Unavailable

4

CUSHION

09320-10042

Unavailable

5

FENDER SIDE CUS This part replaces 09320-12011.

09320-12090

Unavailable

6

BOLT This part replaces 01550-06103.

01550-0610A

Unavailable

7

NUT

17802-14F00

Unavailable

8

SWITCH COM,ENG | Includes Item(s) 9 This part replaces 17680-50F70.

17680-50F71

Unavailable

9

O RING

17689-50F00

Unavailable

10

FAN ASSY, RADIATOR

17800-03G10

Unavailable

11

COVER, RADIATOR | Includes Item(s) 12 This part replaces 17760-09F00.

17760-09F01

Unavailable

12

.PROTECTOR, CTR This part replaces 17765-09F00.

17765-09F01

Unavailable

13

SCREW This part replaces 02142-06083.

02142-0608A

Unavailable

14

CAP

17730-14G00

Unavailable

15

LABEL, COOLING FAN | E28 This part replaces 17991-02F40.

17991-02F41

Unavailable

15

LABEL, COOLING FAN | E33 This part replaces 17991-02F01.

17991-02F02

Unavailable
