2009 Suzuki LT-F400F Carburetor Diagram

← All diagrams

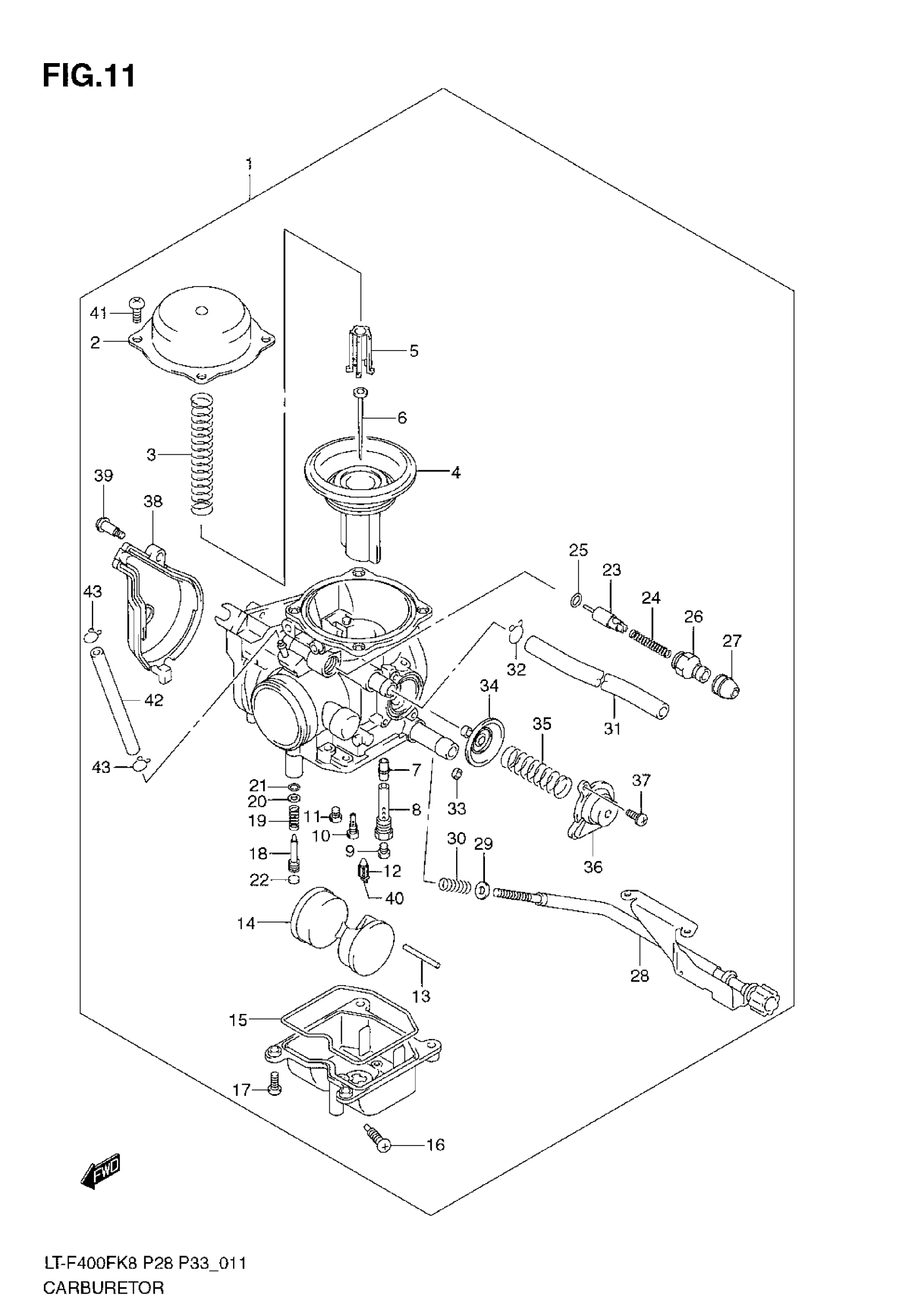

Find the part on the Carburetor diagram for your 2009 Suzuki LT-F400F, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

2009 Suzuki LT-F400F Carburetor Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

CARBURETOR ASSY | MODEL K8 E28

13200-27H10

—
Out of stock

2

DIAPHRAGM COVER

13502-38F00

1
Out of stock

3

SPRING

13503-38F00

1

$14.45

In stock

4

DIAPHRAGM

13501-27H00

1

$165.50

In stock

5

SEAT, SPRING

13382-26E00

1

$17.32

In stock

6

NEEDLE, JET (NLVM)

13383-27H00

1

$23.08

In stock

7

JET, NEEDLE

09494-00869

1

$42.75

In stock

8

HOLDER, NEEDLE JET

13342-38F00

1

$29.72

In stock

9

JET, MAIN (#125)

09491-25022

1

$20.02

In stock

10

JET, PILOT (#38)

09492-38005

1

$18.68

In stock

11

JET, MAIN (#55)

09491-55009

1

$18.75

In stock

12

VALVE ASSY, NEEDLE

13370-38F00

1

$17.80

In stock

13

FLOAT PIN

13254-26E00

1

$5.00

In stock

14

FLOAT ASSY

13250-26E00

1

$55.23

In stock

15

O RING

13258-26E00

1

$8.88

In stock

16

DRAIN SCREW

13247-43E00

1

$6.68

In stock

17

SCREW

13602-26E10

4

$4.73

In stock

18

SCREW, ADJUST

13279-03FA0

1

$12.85

In stock

19

SPRING

13268-26E00

1

$5.88

In stock

20

WASHER

13291-26E00

1

$2.92

In stock

21

O RING

13295-26E00

1

$4.33

In stock

22

1

$4.82

In stock

23

VALVE ASSY, STARTER

13410-27H00

1

$65.62

In stock

24

SPRING

13417-03G00

1

$7.88

In stock

25

O RING

13686-03G00

1

$4.33

In stock

26

HOLDER

13418-03G00

1

$5.43

In stock

27

CAP

13681-28E00

1

$8.04

In stock

28

SCREW, STOP

13270-27H00

1

$111.91

In stock

29

WASHER

13273-03G00

1

$4.05

In stock

30

SPRING

13268-35F00

1

$5.17

In stock

31

HOSE

13683-27H00

1
Out of stock

32

CLIP

13693-24F00

1

$3.62

In stock

33

1

$2.78

In stock

34

1

$36.50

In stock

35

SPRING

13481-15F00

1

$4.83

In stock

36

COVER

13484-15F00

1

$36.42

In stock

37

SCREW

13601-15F10

2

$4.18

In stock

38

COVER

13578-03G00

1

$42.35

In stock

39

SCREW

13601-11F00

1
Out of stock

40

CLIP

13375-26E00

1

$7.02

In stock

41

SCREW

13602-43E00

4

$3.13

In stock

42

HOSE

13698-27H00

1
Out of stock

43

CLIP

13671-26E00

2
Out of stock
