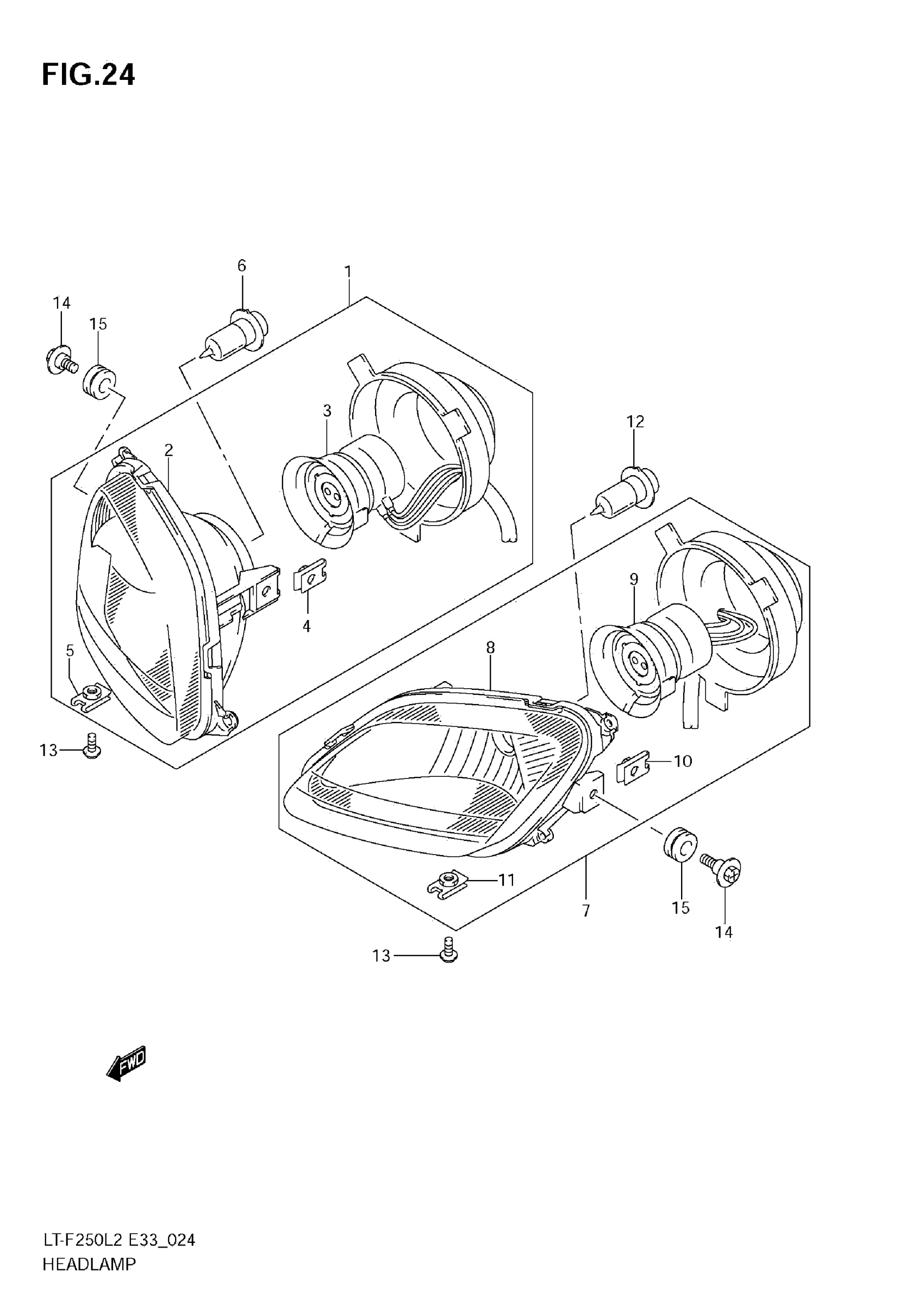

Suzuki LT-F250L2 (2012) HEADLAMP Diagram

#

Description
Price

1

HEADLAMP ASSY, RH

35100-05G00-999

Unavailable

2

UNIT, RH

35121-03G00

Unavailable

3

CORD ASSY, RH

35171-05GR0

Unavailable

4

NUT (M6)

35157-05G90

Unavailable

5

NUT (M5)

35157-05G50

Unavailable

6

BULB (12V,30/30W) This part replaces 09471-12097.

09471-12093

Unavailable

7

HEADLAMP ASSY, LH

35300-05G00-999

Unavailable

8

UNIT, LH

35321-03G00

Unavailable

9

CORD ASSY, LH

35171-05GL0

Unavailable

10

NUT (M6)

35157-05G90

Unavailable

11

NUT (M5)

35157-05G50

Unavailable

12

BULB (12V,30/30W) This part replaces 09471-12097.

09471-12093

Unavailable

13

SCREW (5X16)

09136-05046

Unavailable

14

SCREW (6X22.5)

09139-06118

Unavailable

15

CUSHION

09320-10501

Unavailable
