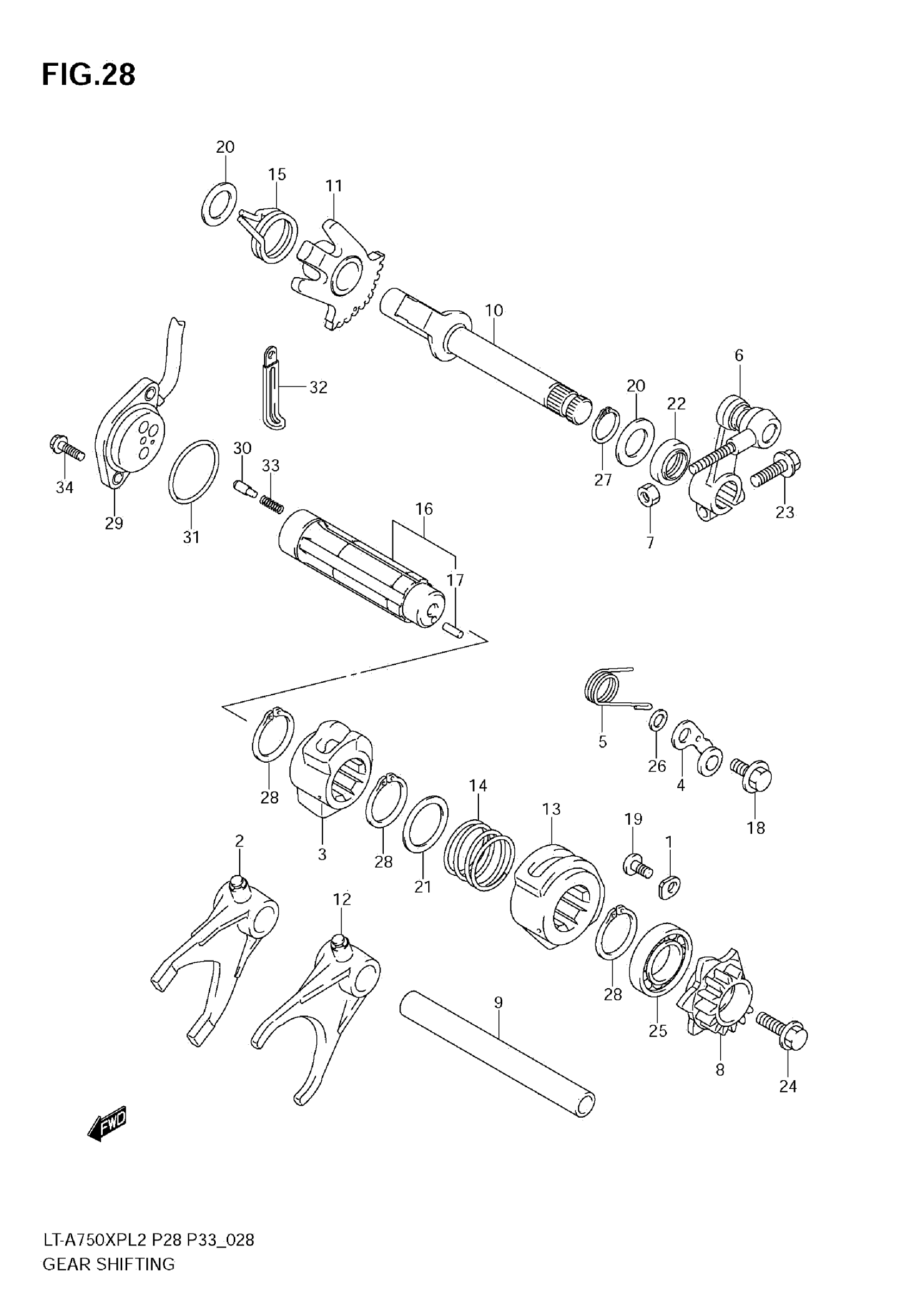

2012 Suzuki LT-A750XPL2 Gear Shifting Diagram
#
1
RETAINER, SUB T/M SHIFT CAM
24741-21A00
Unavailable
2
FORK, REVERSE GR SHIFT This part replaces 25240-31G00.
25240-31G10
Unavailable
3
CAM,REVERSE GEAR SHIFT
25321-31G00
Unavailable
4
STOPPER, SHIFT CAM
25350-31G00
Unavailable
5
SPRING,SHIFT
25355-35F01
Unavailable
6
ARM,SELECT
25360-31G10
Unavailable
7
NUT
08310-0006A
Unavailable
8
PLATE, GR SHIFT CAM STOPPER
25381-31G00
Unavailable
9
SHAFT, SUB T/M GEAR SHIFT
25411-38A00
Unavailable
10
SHAFT, SUB T/M SHIFT NO.2 This part replaces 25510-31G00.
25510-31G01
Unavailable
11
GEAR, SUB T/M SHIFT
25540-31G00
Unavailable
12
FORK, SUB T/M GEAR SHIFT This part replaces 29510-31G00.
29510-31G10
Unavailable
13
CAM, SUB T/M GEAR SHIFT
29611-31G00
Unavailable
14
SPRING, SUB T/M SHIFT FORK
29612-31G00
Unavailable
15
SPRING, SHIFT ARM RETURN
29613-31G00
Unavailable
16
SHAFT, SUB T/M GEAR SHIFT
29620-31G01
Unavailable
17
PIN (4X13.8)
04221-04089
Unavailable
18
BOLT (6X14.3)
09111-06041
Unavailable
19
SCREW (6X12)
09125-06122
Unavailable
20
SHIM (14X24X1)
09181-14195
Unavailable
21
SHIM (25X32X1)
09181-25139
Unavailable
22
SEAL, SHIFT SHAFT (14X22X6) This part replaces 09283-14005.
09283-14006
Unavailable
23
BOLT
01550-0620B
Unavailable
24
BOLT
01550-0620B
Unavailable
26
WASHER
08211-06121
Unavailable
27
CIRCLIP
08331-3114A
Unavailable
28
CIRCLIP
08331-3125A
Unavailable
29
BASE ASSY, GEAR SHIFT TERM
37720-31G00
Unavailable
30
PIN (5X15.5)
09209-05011
Unavailable
31
O RING (D:2.4,ID:35.5)
09280-35006
Unavailable
32
CLAMP (L:45)
09404-06429
Unavailable
33
SPRING
09440-04010
Unavailable
34
BOLT
07120-0516A
Unavailable
