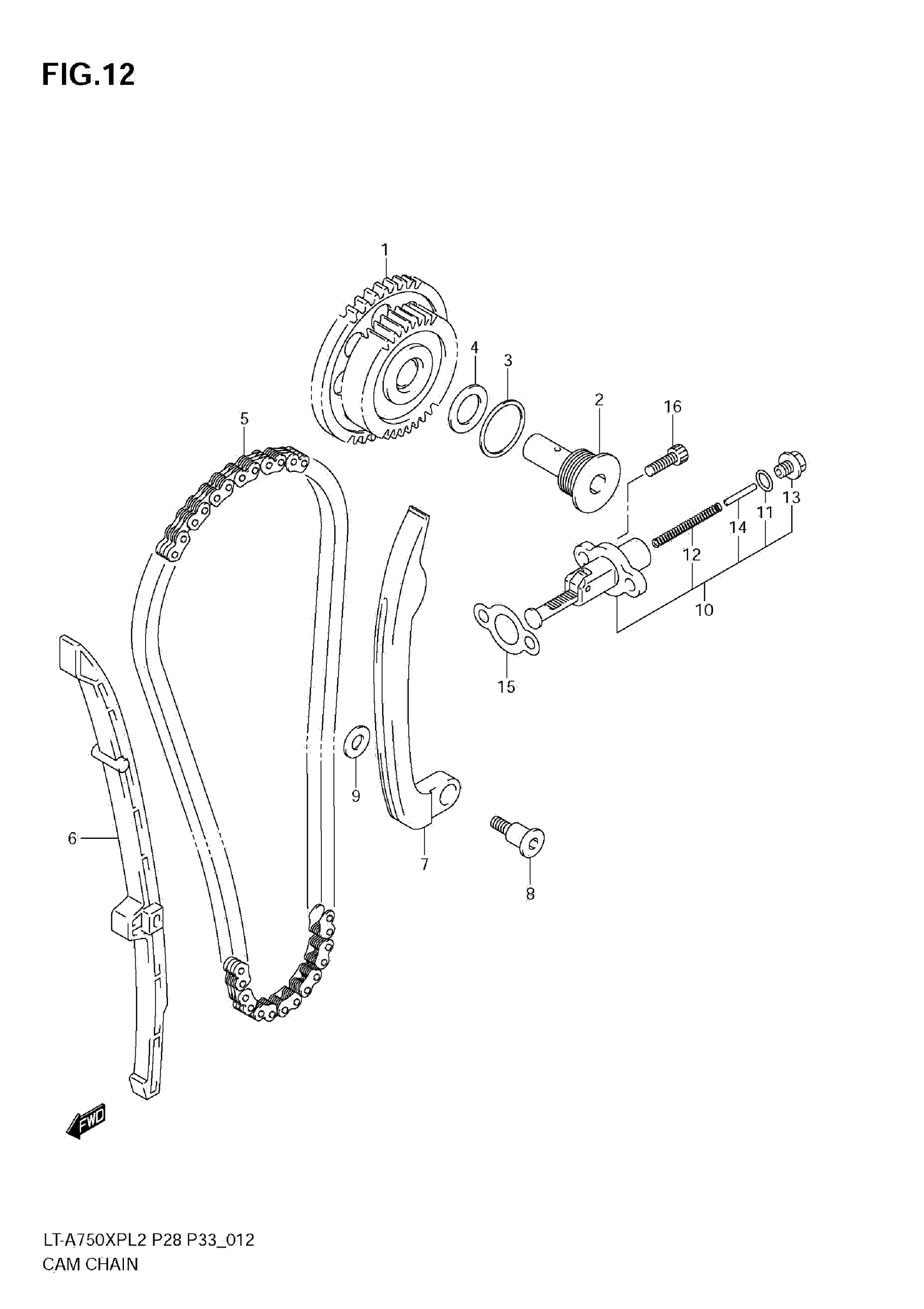

Suzuki LT-A750XPL2 (2012) CAM CHAIN Diagram
#
Description
Price
1
GEAR, CAM CHAIN IDLER
12750-31G00
Unavailable
2
SHAFT, CAM CHAIN IDLER GEAR
12755-02F01
Unavailable
3
GASKET (26.5X30.5X1)
09168-26001
Unavailable
4
SHIM (15X24X0.9)
09181-15164
Unavailable
4
SHIM (15X24X1)
09181-15166
Unavailable
4
SHIM (15X24X1.1)
09181-15172
Unavailable
4
SHIM (15X24X1.2)
09181-15176
Unavailable
4
SHIM (15X24X1.3)
09181-15181
Unavailable
4
SHIM (15X24X1.4)
09181-15182
Unavailable
5
CHAIN, CAMSHAFT DRIVE
12760-31G00
Unavailable
6
GUIDE,CAM CHAIN
12771-31G00
Unavailable
7
TENSIONER,CAM CHAIN This part replaces 12811-31G00.
12811-31G01
Unavailable
8
BOLT, CAM CHAIN TENSIONER
12812-31G00
Unavailable
9
WASHER
08211-08202
Unavailable
10
ADJUSTER ASSY, TENSIONER
12830-19B02
Unavailable
11
O RING
12832-02A00
Unavailable
12
SPRING
12833-19B00
Unavailable
13
PLUG
12834-19B00
Unavailable
14
BAR
12835-19B00
Unavailable
15
.GASKET,TENSIONER ADJUSTER
12837-19B10
Unavailable
16
BOLT
07130-0620A
Unavailable
