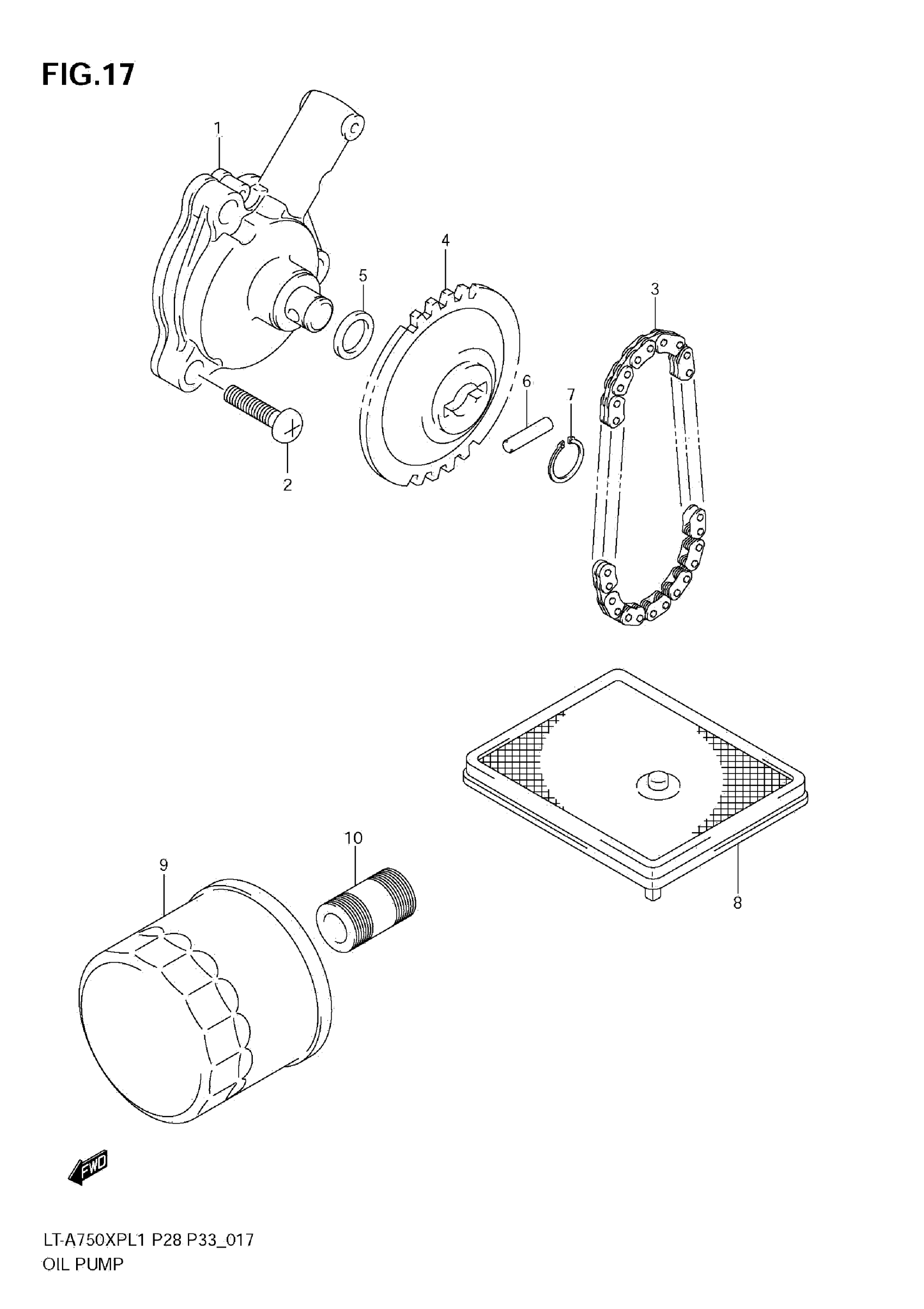

2011 Suzuki LT-A750XPL1 OIL Pump Diagram

2011 Suzuki LT-A750XPL1 OIL Pump Diagram

#

Description
Price

1

PUMP ASSY, ENG OIL

16400-31G00

Unavailable

2

SCREW (6X25)

09125-06035

Unavailable

3

CHAIN, OIL PUMP DRIVE

16310-31G00

Unavailable

4

SPROCKET, OIL PUMP DRIVEN

16331-31G00

Unavailable

5

WASHER (10X18X0.5)

09181-10158

Unavailable

6

PIN (4X15.8)

09261-04009

Unavailable

7

CIRCLIP This part replaces 08331-3110A.

08331-31109

Unavailable

8

STRAINER,ENG OIL This part replaces 16520-32E00.

16520-32E01

Unavailable

9

FILTER, ENGINE OIL This part replaces 16510-03G00-X07.

16510-07J00

Unavailable

10

UNION,OIL STAND

16591-06B01

Unavailable
