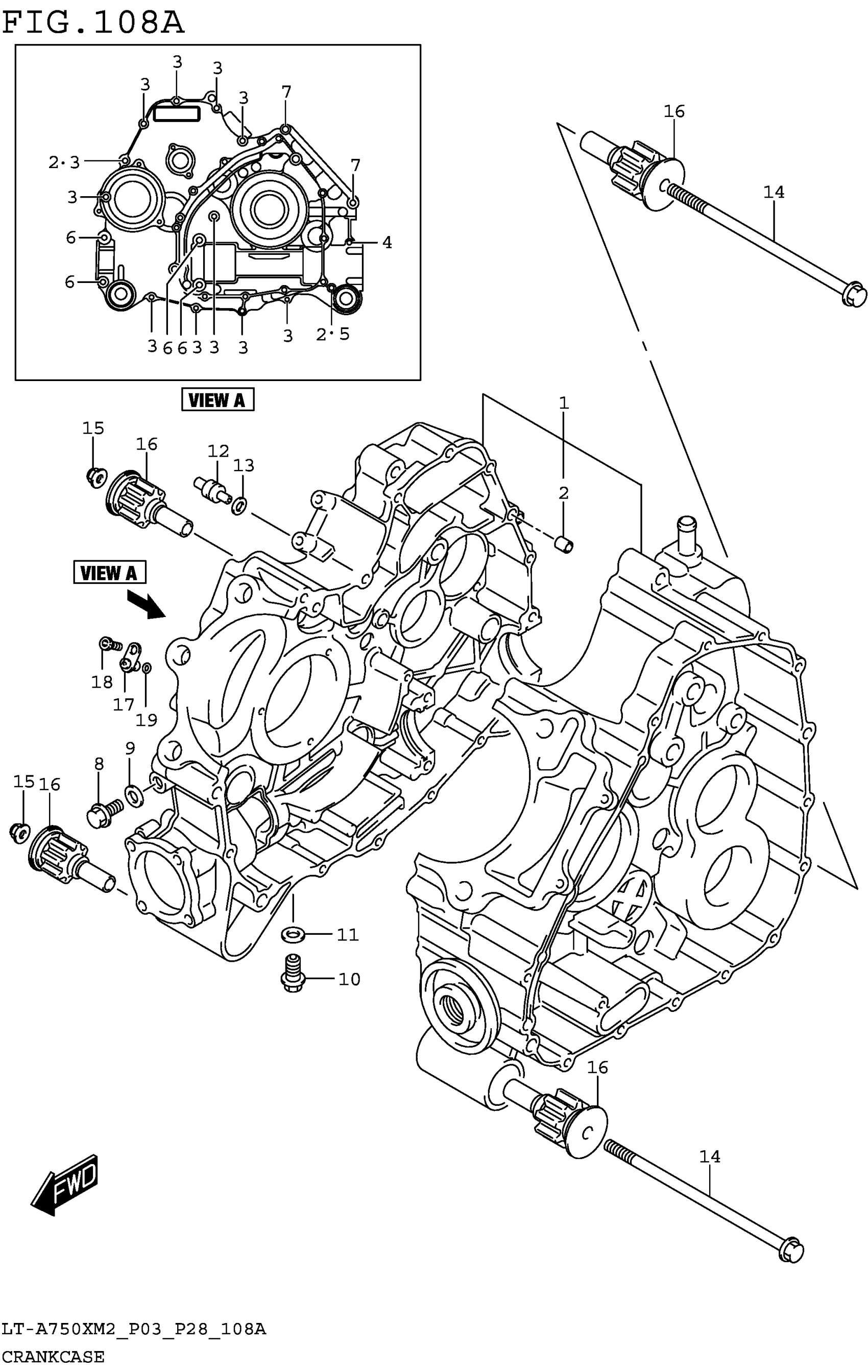

Suzuki LT-A750XM2 (2022) CRANKCASE Diagram
#
Description
Price
1
CRANKCASE SET
11301-34860
Unavailable
2
PIN
04211-11169
Unavailable
3
BOLT
01547-0650A
Unavailable
4
.BOLT
01547-0680A
Unavailable
6
.BOLT
01550-0850A
Unavailable
7
BOLT
01550-0875A
Unavailable
8
BOLT (8X12)
01550-0812A
Unavailable
9
GASKET (8.2X14X1) This part replaces 09168-08008.
09168-08016
Unavailable
10
PLUG, DRAIN | OIL DRAIN This part replaces 09247-12102.
09247-12104
Unavailable
11
GASKET (12.1X16.2X3.7)
09168-12002
Unavailable
12
JET,T/M OIL GALLERY
09493-20014
Unavailable
13
O-RING (D:1.2,ID:4)
09280-04004
Unavailable
14
BOLT (10X195)
09103-10118
Unavailable
15
NUT (M10)
09159-10115
Unavailable
16
BUSH, ENG MTG
11651-31G10
Unavailable
17
JET,PISTON COOLING
11390-34K00
Unavailable
18
BOLT
09106-06142
Unavailable
19
O-RING (D:1.2,ID:4.7)
09280-05007
Unavailable
