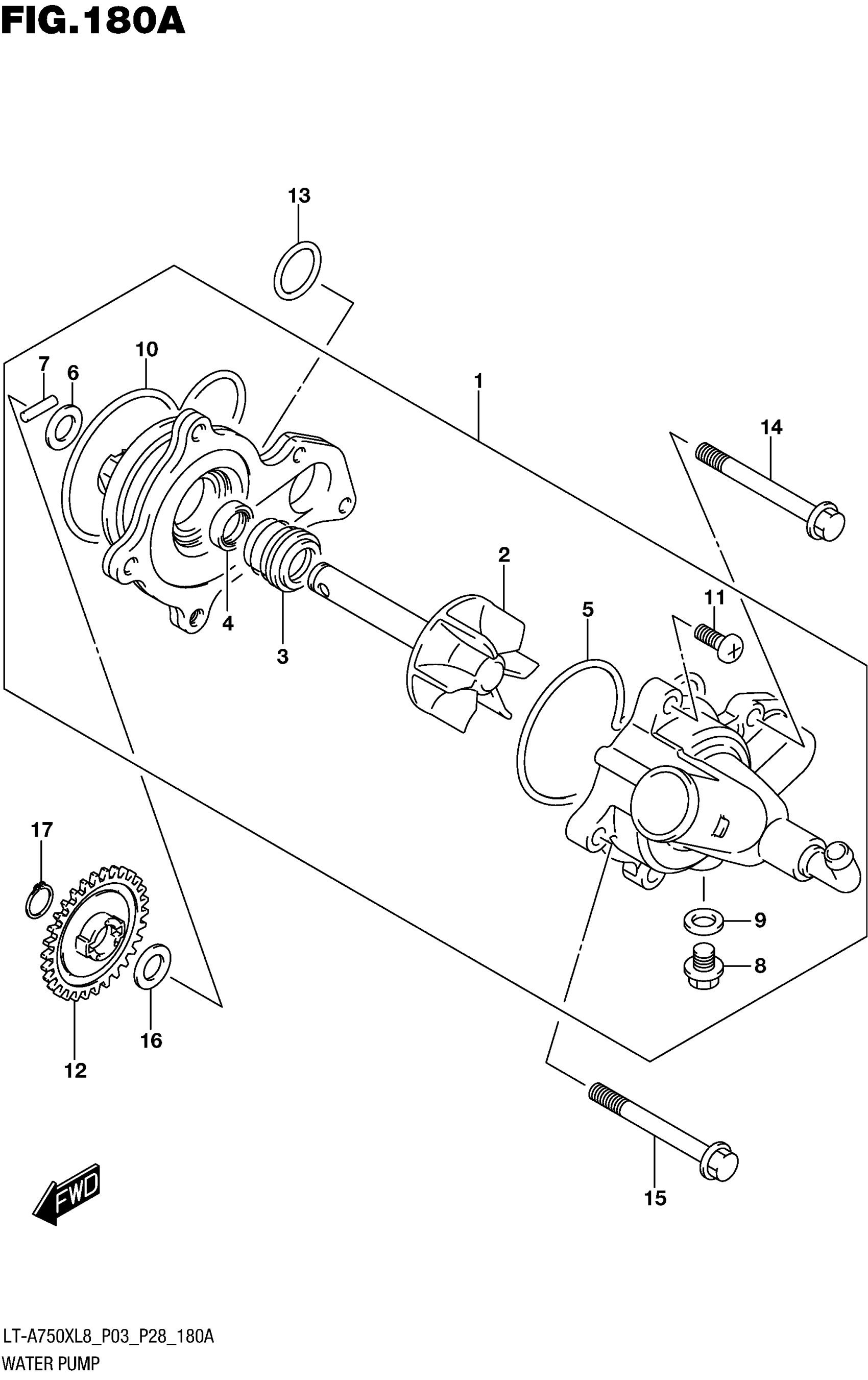

Suzuki LT-A750X (2018) WATER PUMP Diagram

#

Description
Price

1

PUMP ASSY,WATER This part replaces 17400-31G00.

17400-31G11

Unavailable

2

.IMPELLER

17491-31G00

Unavailable

3

.SEAL, MECHANICAL

17470-02F01

Unavailable

4

.SEAL,OIL (10X21X5)

17461-48G00

Unavailable

5

.O RING

17418-31G00

Unavailable

6

.WASHER

17432-07G00

Unavailable

7

.PIN

17482-03G00

Unavailable

8

.BOLT,DRAIN

17415-20920

Unavailable

9

GASKET (8.2X14X1)

09168-08016

Unavailable

10

.O RING

17435-31G00

Unavailable

11

.SCREW

02112-0616B

Unavailable

12

GEAR, WATER PUMP DRIVEN

17461-31G00

Unavailable

12

(NT:23)

17461-31G00

Unavailable

13

.O-RING (D:2.4,ID:21.8)

09280-22001

Unavailable

14

BOLT

01547-0645A

Unavailable

15

BOLT

01547-0655A

Unavailable

16

SHIM (10X18X0.5)

09181-10158

Unavailable

17

CIRCLIP

08331-31109

Unavailable
