TRANSMISSION (2)

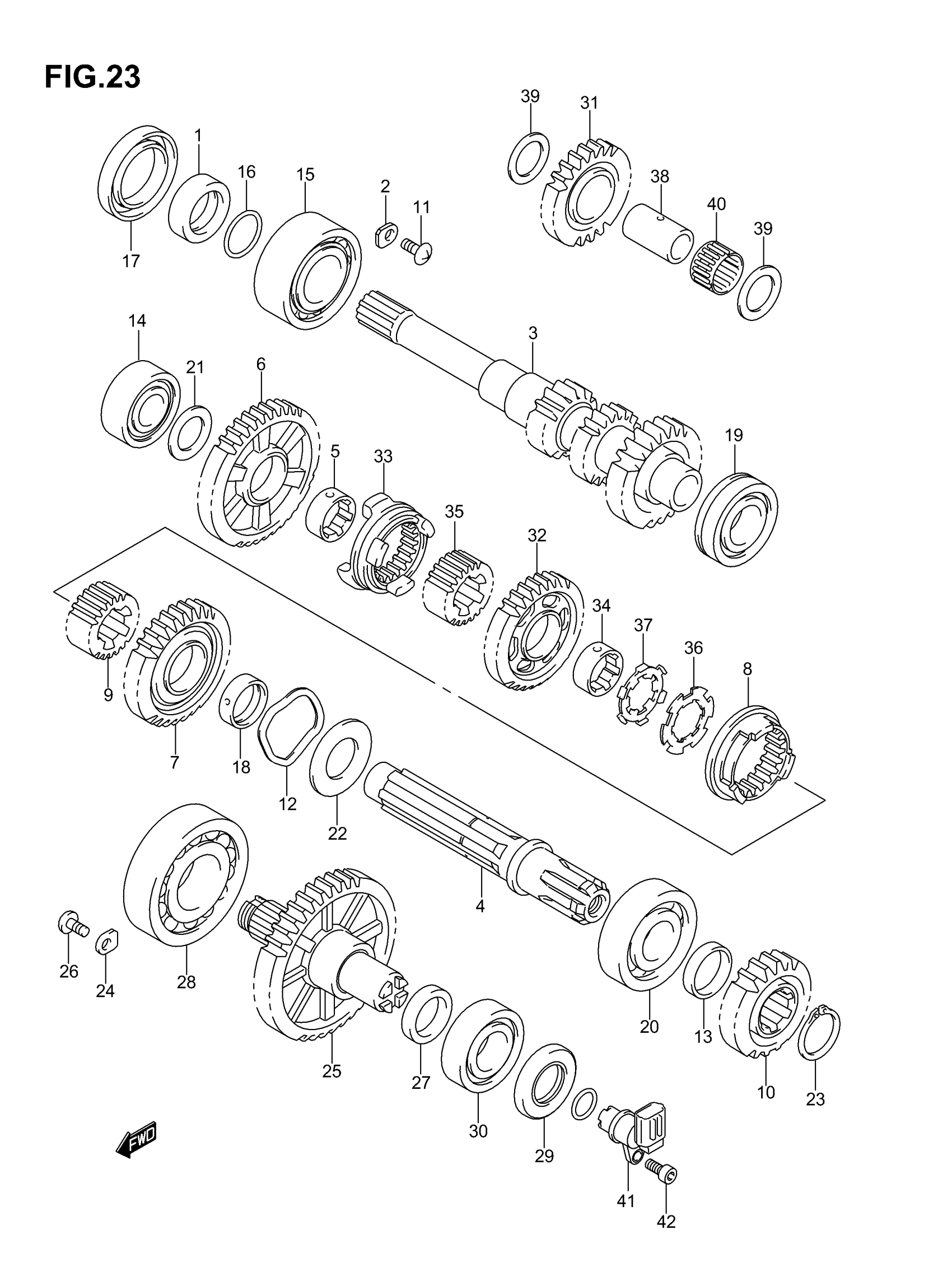

Suzuki LT-A700X (2007) TRANSMISSION (2) Diagram
#
1
SPACER, DRIVE SHAFT
21102-31G00
Unavailable
2
RETAINER, DRIVE SHAFT, R
24741-21A00
Unavailable
3
SHAFT, DRIVE This part replaces 29111-31G00.
29111-31G01
Unavailable
4
SHAFT, SUB T/M COUNTER
29131-31G00
Unavailable
5
BUSH, SUB T/M DRIVEN GR LOW
29215-07G00
Unavailable
6
GEAR, SUB T/M DRIVEN LOW | NT:41
29311-31G00
Unavailable
7
GEAR, SUB T/M DRIVEN HIGH | NT:31
29321-31G00
Unavailable
8
DOG, GEAR SHIFT HIGH This part replaces 29331-31G00.
29331-31G10
Unavailable
9
SPACER, SUB T/M SELECT
29332-31G00
Unavailable
10
GEAR, SUB T/M DRIVE NO.2 | NT:20
29411-31G00
Unavailable
11
SCREW, RTNR DRIVE SHAFT, R | 6X12
09125-06110
Unavailable
12
WASHER, SUB T/M DRIVEN
09164-34001
Unavailable
13
SPACER, SUB T/M DRIVE GEAR | 25X30X7
09180-25097
Unavailable
14
BEARING, SUB T/M COUNTER, R | 20X47X14
09262-20139
Unavailable
16
.O-RING (D:2.4,ID:24.7) | D:2.4,ID:24.7
09280-25004
Unavailable
17
SEAL, DRIVE SHAFT SPACE | 38X56X7.0
09283-38025
Unavailable
18
BUSH, SUB T/M DRIVEN GR
24252-19F00
Unavailable
19
BEARING, DRIVE SHAFT, L | 25X52X15
09262-25003
Unavailable
20
BEARING, SUB T/M COUNTER, L
09262-25073
Unavailable
21
WASHER, SUB T/M DRIVEN, R
08211-20363
Unavailable
23
CIRCLIP, SUB T/M GEAR
08331-31256
Unavailable
24
RETAINER, SEC DRIVE SHAFT
24741-21A00
Unavailable
25
SHAFT, SUB T/M OUTPUT
29120-31G00
Unavailable
26
SCREW, RETAINER (6X12)
09125-06110
Unavailable
27
SPACER, SUB T/M OUTPUT | 25X34X5.5
09180-25083
Unavailable
28
BEARING, SUB T/M OUTPUT, R | 25X62X17
09262-35076
Unavailable
29
SEAL,OIL (25X45X5) | 25X45X5
09283-25076
Unavailable
30
BEARING, SUB T/M OUTPUT, L | 25X52X15
09262-25003
Unavailable
31
GEAR, REVERSE IDLE This part replaces 24561-31G01.
24561-31G20
Unavailable
32
GEAR, REVERSE DRIVEN (NT:32)
24571-31G00
Unavailable
33
DOG, SUB T/M SELECT SL
24581-31G00
Unavailable
34
BUSH, REVERSE DRIVEN GEAR
29215-07G00
Unavailable
35
SPACER, REVERSE SELECT
29332-31G00
Unavailable
36
WASHER,LOCK (25.1X41X1.5)
09167-25013
Unavailable
37
WASHER, LOCK
09169-25001
Unavailable
38
SHAFT, REVERSE IDLE
24551-31G00
Unavailable
39
WASHER, REVERSE IDLE GEAR | 20X30X1.0
09181-20195
Unavailable
40
BEARING, REVERSE IDLE GEAR | 20X47X14
09263-20060
Unavailable
41
SENSOR, SPEED This part replaces 34990-31G00.
34990-31G01
Unavailable
42
BOLT This part replaces 07130-0616A.
07130-0616B
Unavailable
