GEAR SHIFTING

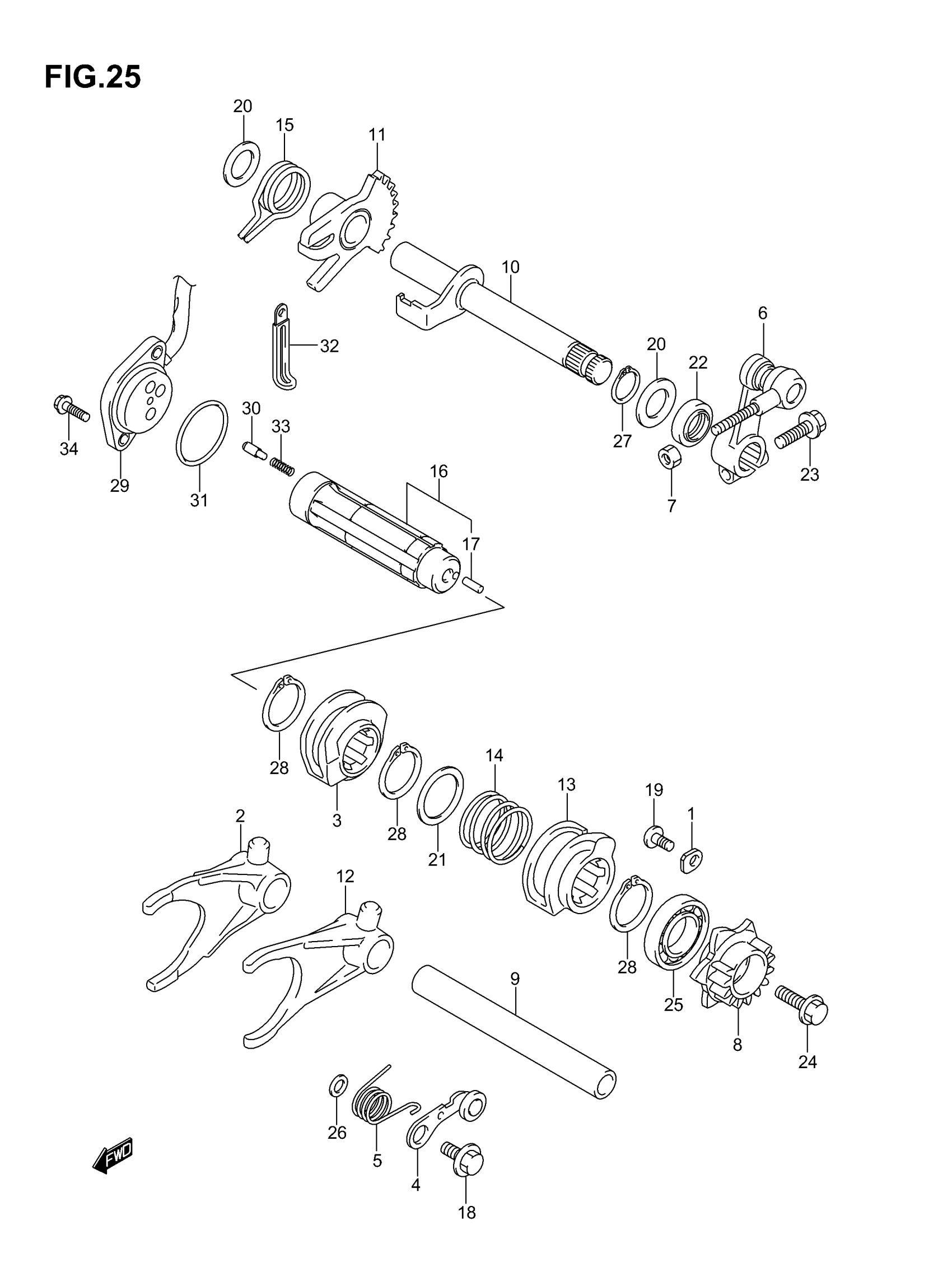

Suzuki LT-A700X (2007) GEAR SHIFTING Diagram
#
1
RETAINER, SUB T/M SHIFT CAM
24741-21A00
Unavailable
2
FORK, REVERSE GR SHIFT This part replaces 25240-31G00.
25240-31G10
Unavailable
3
CAM,REVERSE GEAR SHIFT
25321-31G00
Unavailable
4
STOPPER, SHIFT CAM
25350-31G00
Unavailable
5
SPRING,SHIFT
25355-35F01
Unavailable
6
ARM,SELECT
25360-31G10
Unavailable
7
.NUT
08310-00067
Unavailable
8
PLATE, GR SHIFT CAM STOPPER
25381-31G00
Unavailable
9
SHAFT, SUB T/M GEAR SHIFT
25411-38A00
Unavailable
10
SHAFT, SUB T/M SHIFT NO.2 This part replaces 25510-31G00.
25510-31G01
Unavailable
11
GEAR, SUB T/M SHIFT
25540-31G00
Unavailable
12
FORK, SUB T/M GEAR SHIFT This part replaces 29510-31G00.
29510-31G10
Unavailable
13
CAM, SUB T/M GEAR SHIFT
29611-31G00
Unavailable
14
SPRING, SUB T/M SHIFT FORK
29612-31G00
Unavailable
15
SPRING, SHIFT ARM RETURN
29613-31G00
Unavailable
16
SHAFT, SUB T/M GEAR SHIFT | Includes Item(s) 17 This part replaces 29620-31G00.
29620-31G01
Unavailable
17
PIN (4X13.8)
04221-04089
Unavailable
18
BOLT, SUB T/M SHIFT CAM | 6X14.3
09111-06041
Unavailable
19
SCREW, SHIFT RETAINER | 6X12
09125-06110
Unavailable
20
WASHER, SUB T/M SHIFT S | 14X24X1.0
09181-14195
Unavailable
21
WASHER, SHIFT CAM SPRING | 25X32X1.0
09181-25139
Unavailable
22
SEAL, SUB T/M GEAR SHIFT | 14X22X6
09283-14006
Unavailable
23
BOLT, GEAR SHIFT LEVER
01550-0620A
Unavailable
24
BOLT, GR SHIFT CAM PLATE
01550-0620A
Unavailable
26
WASHER, SHIFT CAM STOPPER
08211-06121
Unavailable
27
CIRCLIP, SHIFT SHAFT This part replaces 08331-31146.
08331-3114A
Unavailable
28
CIRCLIP, GEAR SHIFT CAM
08331-31256
Unavailable
29
BASE ASSY, GEAR SHIFT TERM
37720-31G00
Unavailable
30
CONTACT, GEAR SHIFT SW
09209-05011
Unavailable
31
O-RING, GEAR SHIFT SW | D:2.4,ID:35.5
09280-35006
Unavailable
32
CLAMP, GEAR SHIFT SW LEVER | L:45
09404-06429
Unavailable
33
SPRING, GEAR SHIFT SW
09440-04010
Unavailable
34
BOLT, GEAR SHIFT SW This part replaces 07120-05163.
07120-0516B
Unavailable
