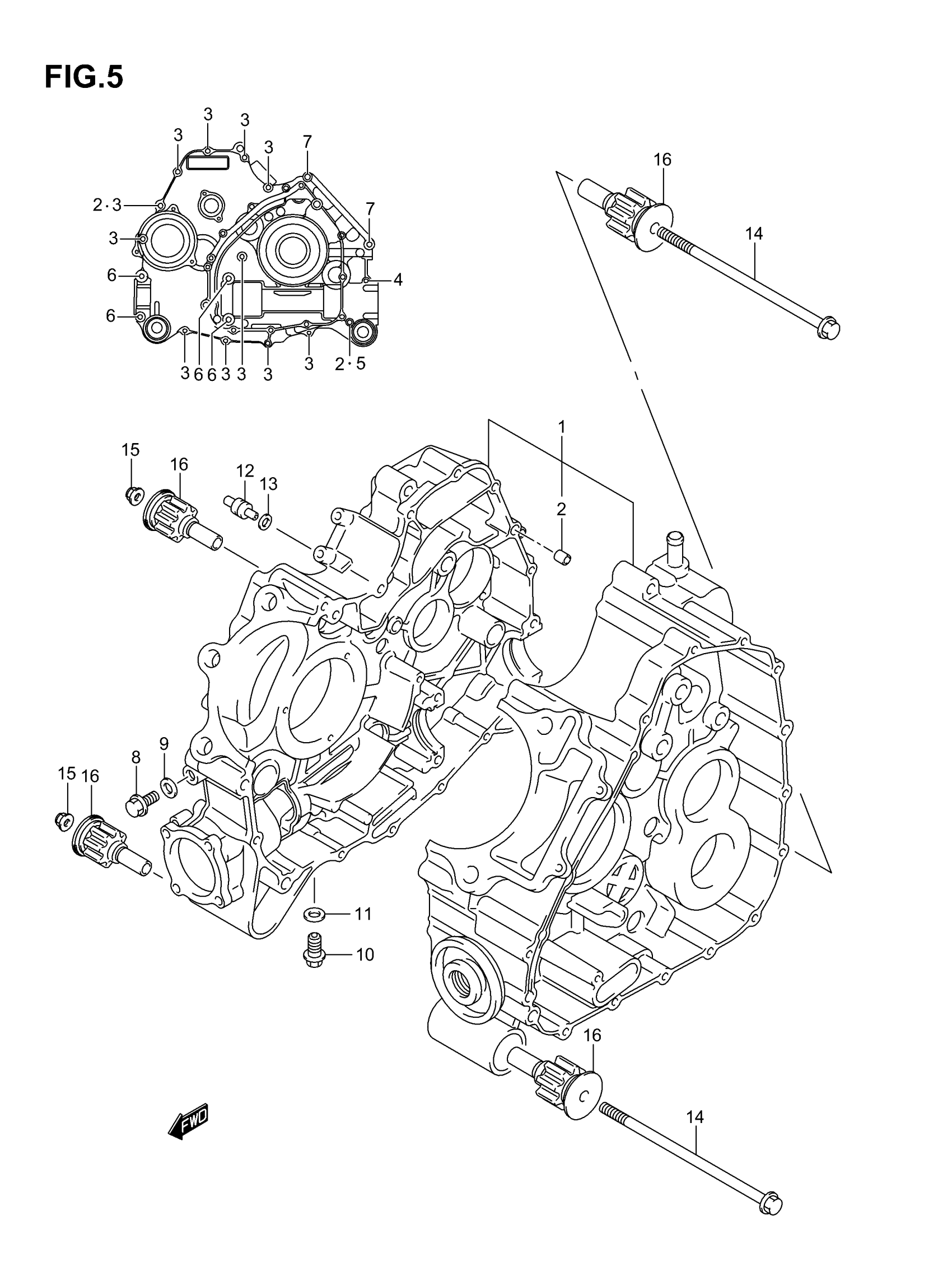

Suzuki LT-A700X (2007) CRANKCASE Diagram
#
Description
Price
1
CRANKCASE SET | Includes Item(s) 2 - 7 This part replaces 11300-31810.
11300-31811
Unavailable
2
PIN
04211-11169
Unavailable
3
BOLT This part replaces 01547-06503.
01547-0650B
Unavailable
4
BOLT This part replaces 01547-06803.
01547-0680B
Unavailable
5
BOLT This part replaces 01547-06903.
01547-0690B
Unavailable
6
BOLT This part replaces 01550-08503.
01550-0850B
Unavailable
7
BOLT This part replaces 01550-08753.
01550-0875A
Unavailable
8
BOLT (8X12) This part replaces 01550-08123.
01550-0812A
Unavailable
9
GASKET (8.2X14X1)
09168-08016
Unavailable
10
PLUG, OIL DRAIN
09247-12104
Unavailable
11
GASKET
09168-12002
Unavailable
12
JET,T/M OIL GALLERY
09493-20014
Unavailable
13
O-RING
09280-04004
Unavailable
14
BOLT, ENG MTG (L:195)
09103-10118
Unavailable
15
NUT, REAR SWGARM BRACKET This part replaces 09159-10058.
09159-10115
Unavailable
16
BUSH, ENG MTG This part replaces 11651-31G00.
11651-31G10
Unavailable
