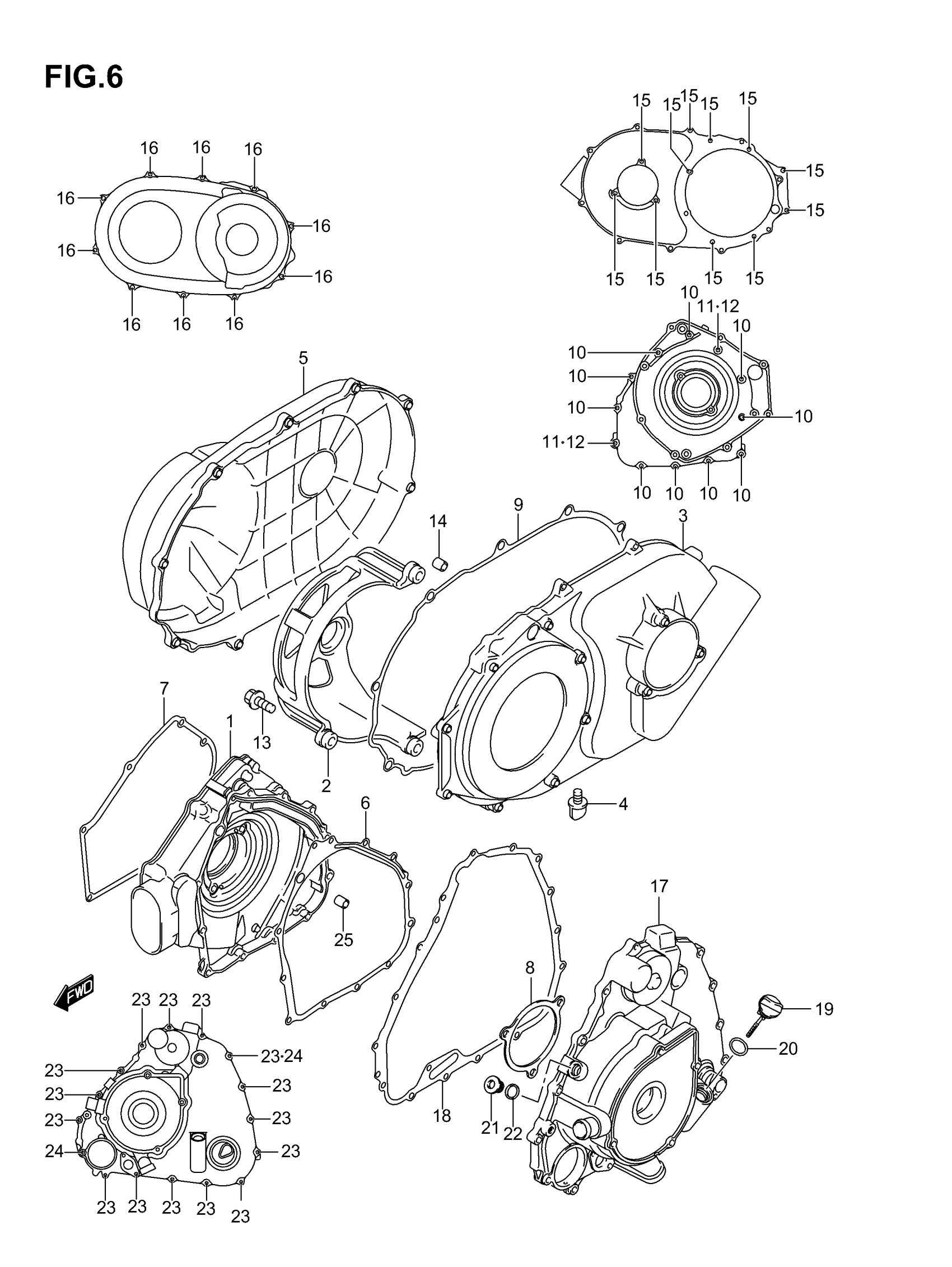

Suzuki LT-A700X (2007) CRANKCASE COVER Diagram

#

Description
Price

1

COVER,CLUTCH This part replaces 11341-31G00.

11341-31G02

Unavailable

2

HOUSING,V-BELT BEARING

11342-31G00

Unavailable

3

COVER,V BELT INNER

11370-31G00

Unavailable

4

PLUG, WATER DRAIN

11375-31G00

Unavailable

5

COVER,V BELT OUTER

11380-31G00

Unavailable

6

GASKET, CLUTCH COVER

11482-31G00

Unavailable

7

GASKET, V-BELT COVER INNER FRONT

11484-31G00

Unavailable

8

GASKET, V-BELT COVER INNER REAR

11485-31G00

Unavailable

9

GASKET, V-BELT COVER OUTER

11486-31G00

Unavailable

10

BOLT, FINAL GEAR CASE COVER This part replaces 01547-06253.

01547-0625B

Unavailable

11

BOLT, WATER PUMP This part replaces 01547-06353.

01547-0635B

Unavailable

12

PIN

04211-11169

Unavailable

13

BOLT, WATER PUMP This part replaces 01547-06353.

01547-0635B

Unavailable

14

PIN

04211-09149

Unavailable

15

BOLT, FINAL GEAR CASE COVER This part replaces 01547-06253.

01547-0625B

Unavailable

16

BOLT, FINAL GEAR CASE COVER This part replaces 01547-06253.

01547-0625B

Unavailable

17

COVER,MAGNETO This part replaces 11350-31G00.

11350-31G01

Unavailable

18

GASKET, MAGNETO COVER

11483-31G00

Unavailable

19

GAUGE,OIL LEVEL

11971-09F50

Unavailable

20

O-RING

09280-17003

Unavailable

21

PLUG, SHAFT This part replaces 09248-14005.

09248-14011

Unavailable

22

GASKET

09168-14014

Unavailable

23

BOLT, FINAL GEAR CASE COVER This part replaces 01547-06253.

01547-0625B

Unavailable

24

BOLT, WATER PUMP This part replaces 01547-06353.

01547-0635B

Unavailable

25

PIN

04211-11169

Unavailable
