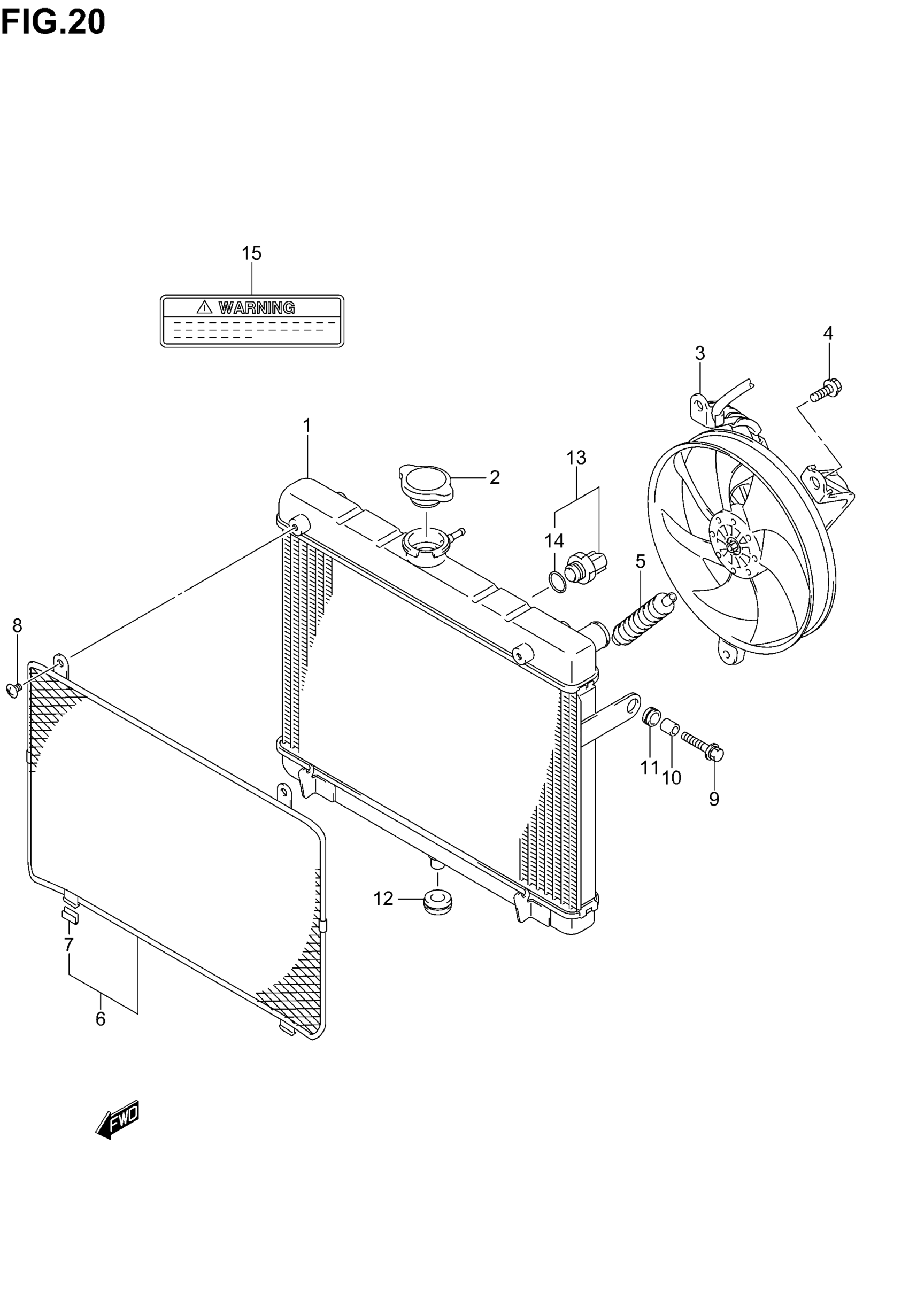

Suzuki LT-A700X (2005) RADIATOR Diagram
#
Description
Price
1
RADIATOR ASSY
17710-31G00
Unavailable
2
CAP ASSY, RADIATOR
17730-14G00
Unavailable
3
FAN ASSY, RADIATOR
17800-31G00
Unavailable
4
BOLT This part replaces 01550-06103.
01550-0610A
Unavailable
5
.BOOT,RDTR FAN MOTOR
17820-07G10
Unavailable
6
COVER, RADIATOR | Includes Item(s) 7 This part replaces 17760-09F00.
17760-09F01
Unavailable
7
.PROTECTOR, CTR This part replaces 17765-09F00.
17765-09F01
Unavailable
8
SCREW This part replaces 02142-06083.
02142-0608A
Unavailable
9
BOLT, 6X25
09118-06097
Unavailable
10
SPACER, 6.5X10X12
09180-06290
Unavailable
11
CUSHION
09320-10042
Unavailable
12
CUSHION, LOWER
09320-12036
Unavailable
13
SWITCH, RADIATOR FAN | Includes Item(s) 14 This part replaces 17680-50F00.
17680-50F01
Unavailable
14
O RING
17689-50F00
Unavailable
15
LABEL, COOLING FAN | E28 This part replaces 17991-02F40.
17991-02F41
Unavailable
15
LABEL, COOLING FAN | E33 This part replaces 17991-02F01.
17991-02F02
Unavailable
