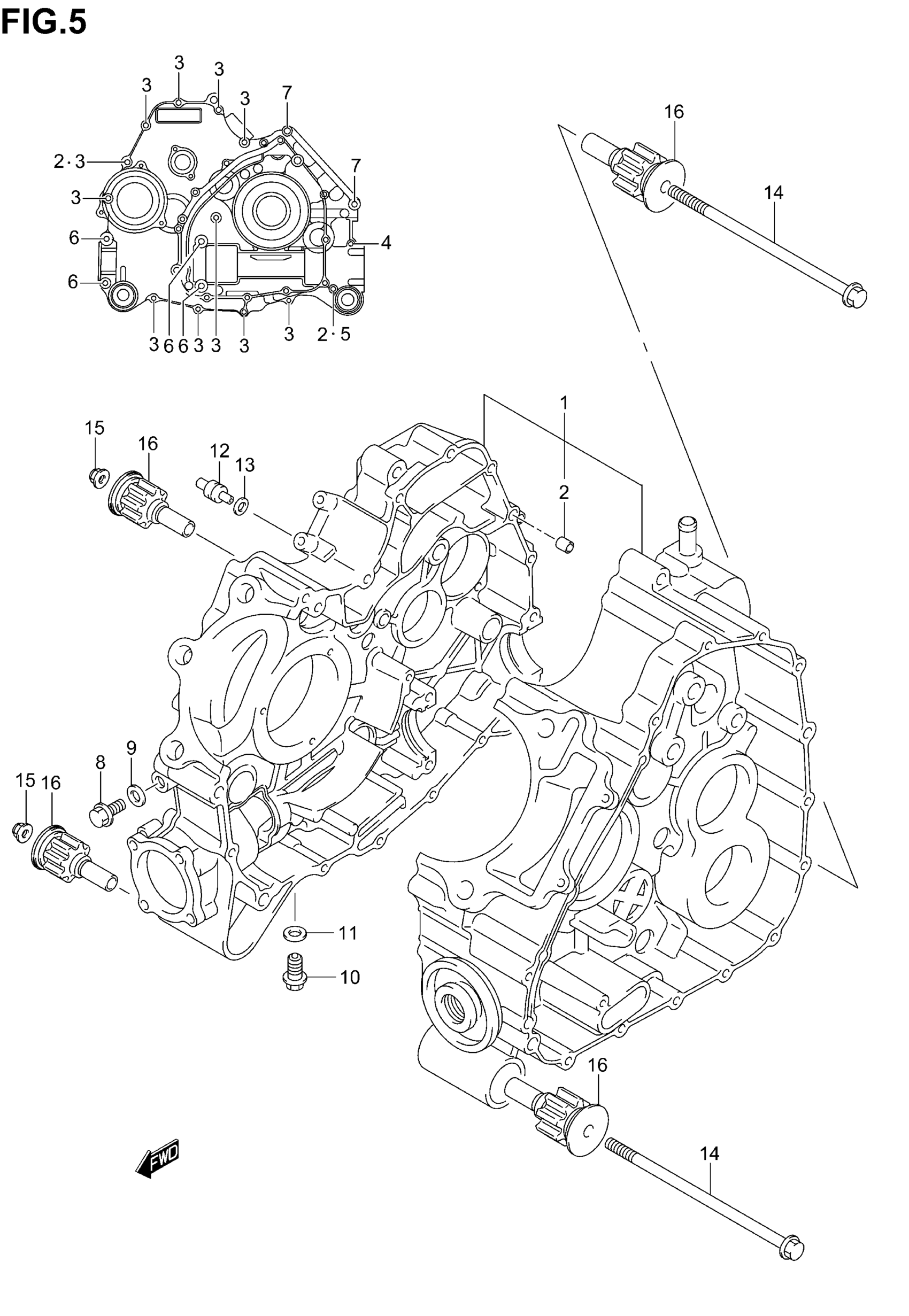

Suzuki LT-A700X (2005) CRANK CASE Diagram

#

Description
Price

1

CRANKCASE SET | Includes Item(s) 2 - 7 This part replaces 11300-31810.

11300-31811

Unavailable

2

PIN

04211-11189

Unavailable

3

BOLT This part replaces 01547-06503.

01547-0650B

Unavailable

4

BOLT This part replaces 01547-06803.

01547-0680B

Unavailable

5

BOLT This part replaces 01547-06903.

01547-0690B

Unavailable

6

BOLT This part replaces 01550-08503.

01550-0850B

Unavailable

7

BOLT This part replaces 01550-08753.

01550-0875A

Unavailable

8

BOLT (8X12) This part replaces 01550-08123.

01550-0812A

Unavailable

9

GASKET (8.2X14X1)

09168-08016

Unavailable

10

PLUG, OIL DRAIN

09247-12104

Unavailable

11

GASKET

09168-12002

Unavailable

12

JET,T/M OIL GALLERY

09493-20014

Unavailable

13

O-RING

09280-04004

Unavailable

14

BOLT, ENG MTG (L:195)

09103-10118

Unavailable

15

NUT, REAR SWGARM BRACKET This part replaces 09159-10058.

09159-10115

Unavailable

16

BUSH, ENG MTG This part replaces 11651-31G00.

11651-31G10

Unavailable
