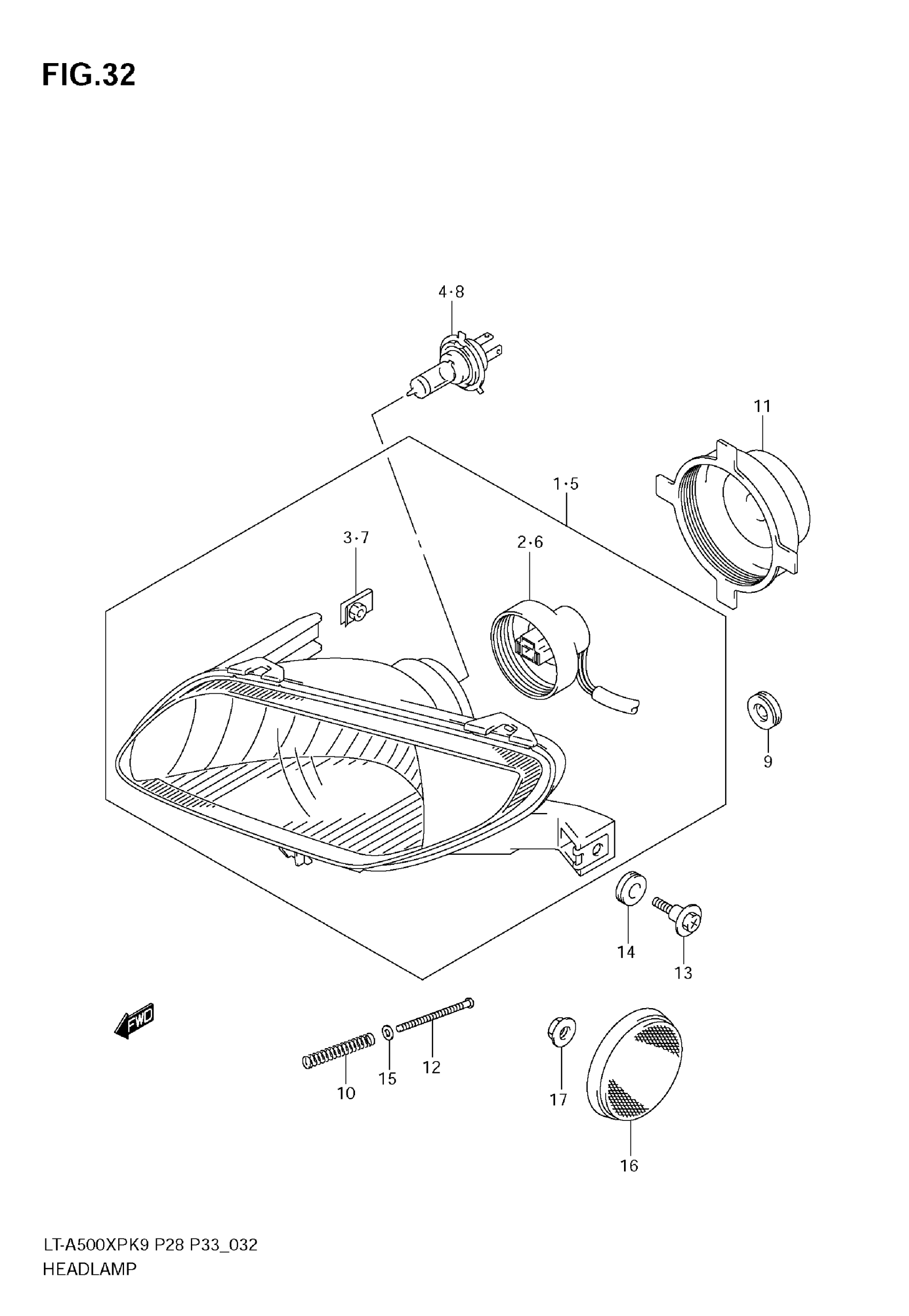

Suzuki LT-A500XP (2009) HEADLAMP Diagram
#
Description
Price
1
HEADLAMP ASSY, R | Includes Item(s) 2 - 3
35100-31G90-999
Unavailable
2
CORD ASSY, R
35171-31GM1
Unavailable
3
NUT
35157-31G90
Unavailable
4
BULB (12V35/35W)
09471-12101
Unavailable
5
HEADLAMP ASSY LH | Includes Item(s) 6 - 7 This part replaces 35300-31G90-999.
35300-31G92-999
Unavailable
6
CORD ASSY, L
35171-31GH1
Unavailable
7
NUT
35157-31G90
Unavailable
8
BULB (12V35/35W)
09471-12101
Unavailable
9
GROMMET, HEADLAMP HOUSING
09308-07011
Unavailable
10
SPRING, HEADLAMP ADJUST
35154-31300
Unavailable
11
COVER,HEADLAMP HOUSING
35174-31G00
Unavailable
12
SCREW, HEADLAMP ADJUST | 4X50
09125-04031
Unavailable
13
SCREW, HEADLAMP | 6X22.5
09139-06118
Unavailable
14
CUSHION
09320-10501
Unavailable
15
WASHER, HEADLAMP
08322-0104A
Unavailable
16
REFLEX REFLECTOR ASSY, FR SID | E28 This part replaces 35950-14A10.
35950-14A11
Unavailable
17
NUT, FRONT SIDE RR | E28
08316-1005B
Unavailable
