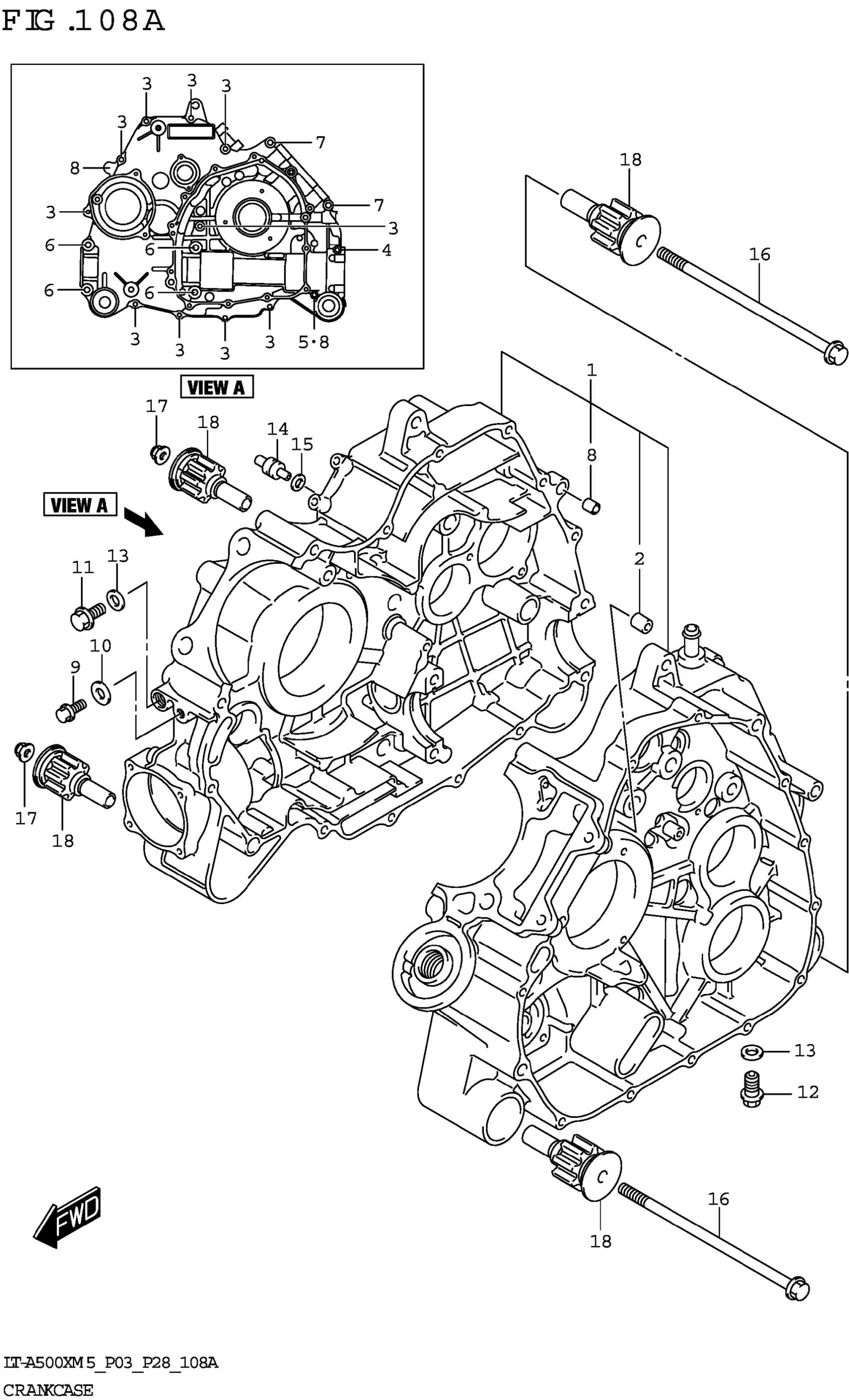

Suzuki LT-A500XM2 (2025) CRANKCASE Diagram
#
Description
Price
1
CRANKCASE SET
11301-11871
Unavailable
2
PIN (8.2X10X13)
09206-10016
Unavailable
3
BOLT
01547-0650A
Unavailable
4
.BOLT
01547-0680A
Unavailable
6
.BOLT
01550-0850A
Unavailable
7
BOLT
01550-0875A
Unavailable
8
PIN
04211-11169
Unavailable
9
BOLT (8X12)
01550-0812A
Unavailable
10
GASKET (8.2X14X1) This part replaces 09168-08008.
09168-08016
Unavailable
11
PLUG (12X10)
09247-12006
Unavailable
12
PLUG, DRAIN | OIL DRAIN This part replaces 09247-12102.
09247-12104
Unavailable
13
GASKET (12.1X16.2X3.7) | OIL DRAIN
09168-12002
Unavailable
14
JET,T/M OIL GALLERY
09493-20014
Unavailable
15
O-RING (D:1.2,ID:4)
09280-04004
Unavailable
16
BOLT (10X195)
09103-10118
Unavailable
17
NUT (M10)
09159-10115
Unavailable
18
BUSH, ENG MTG
11651-31G10
Unavailable
