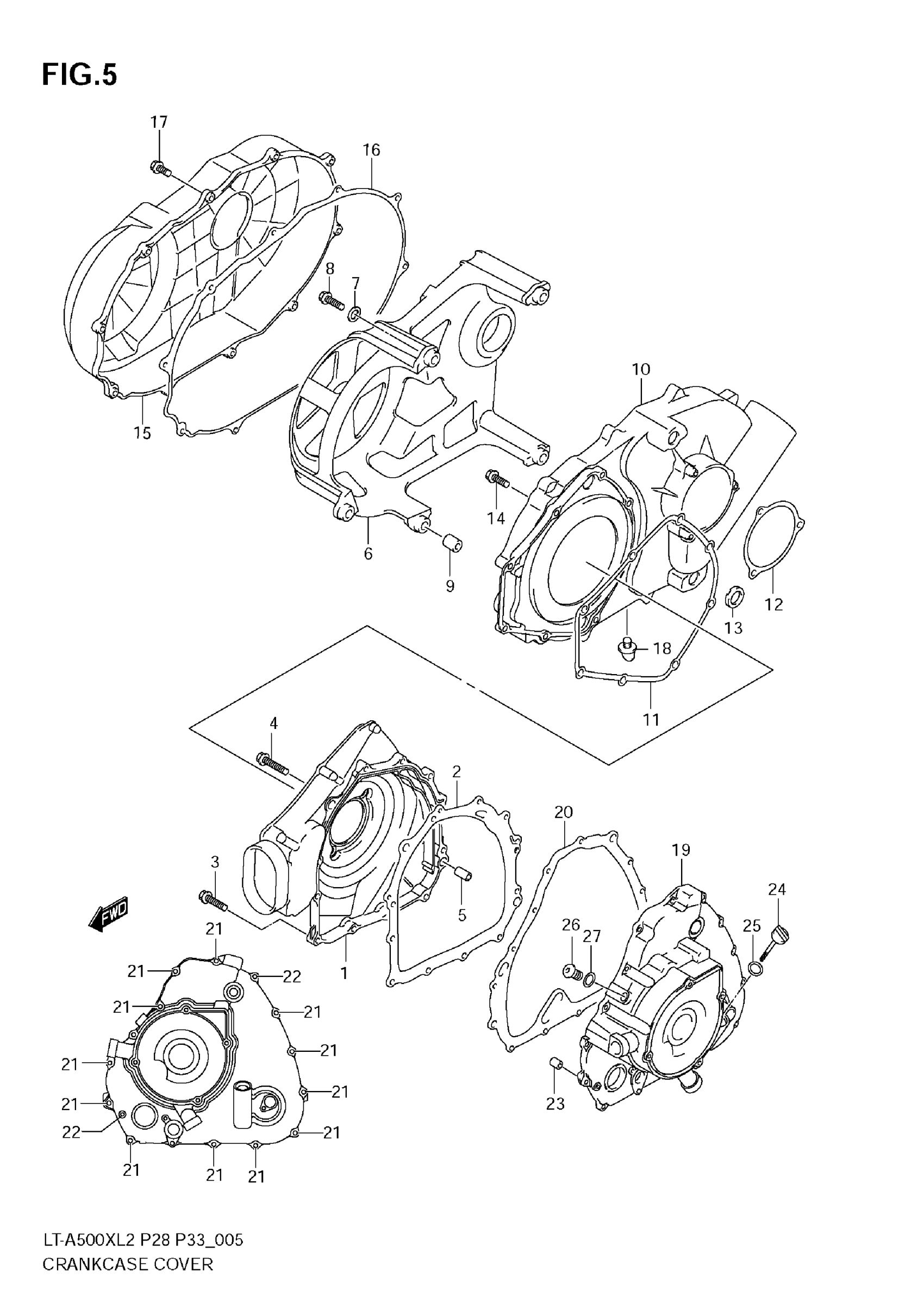

Suzuki LT-A500XLS2 (2012) CRANKCASE COVER Diagram

#

Description
Price

1

COVER, CLUTCH

11341-11H00

Unavailable

2

GASKET

11482-11H00

Unavailable

3

BOLT

01547-0625B

Unavailable

4

BOLT

01547-0635B

Unavailable

5

PIN

04211-11169

Unavailable

6

HOUSING, BELT BEARING

11342-11H00

Unavailable

7

GASKET, V-BELT BEARING HOUSIN This part replaces 11488-11H00.

11488-11H01

Unavailable

8

BOLT

01547-0635B

Unavailable

9

PIN

04211-09149

Unavailable

10

COVER, BELT INNER

11370-11H00

Unavailable

11

GASKET, V-BELT COVER INNER FR This part replaces 11484-11H00.

11484-11H01

Unavailable

12

GASKET

11485-31G00

Unavailable

13

GASKET, V-BELT COVER INNER This part replaces 11487-11H00.

11487-11H01

Unavailable

14

BOLT

01547-0625B

Unavailable

15

COVER, BELT OUTER

11380-11H00

Unavailable

16

GASKET, V-BELT COVER OUTER This part replaces 11486-11H00.

11486-11H01

Unavailable

17

BOLT

01547-0625B

Unavailable

18

PLUG, WATER DRAIN

11375-31G00

Unavailable

19

COVER, MAGNETO

11350-11H10

Unavailable

20

GASKET

11483-11H00

Unavailable

21

BOLT

01547-0625B

Unavailable

22

BOLT

01547-0635B

Unavailable

23

PIN

04211-11169

Unavailable

24

GAUGE,OIL LEVEL

11971-09F50

Unavailable

25

O RING (D:3.1,ID:16.8)

09280-17003

Unavailable

26

PLUG, SHAFT This part replaces 09248-14012.

09248-14011

Unavailable

27

GASKET (14X18X1.5)

09168-14014

Unavailable
