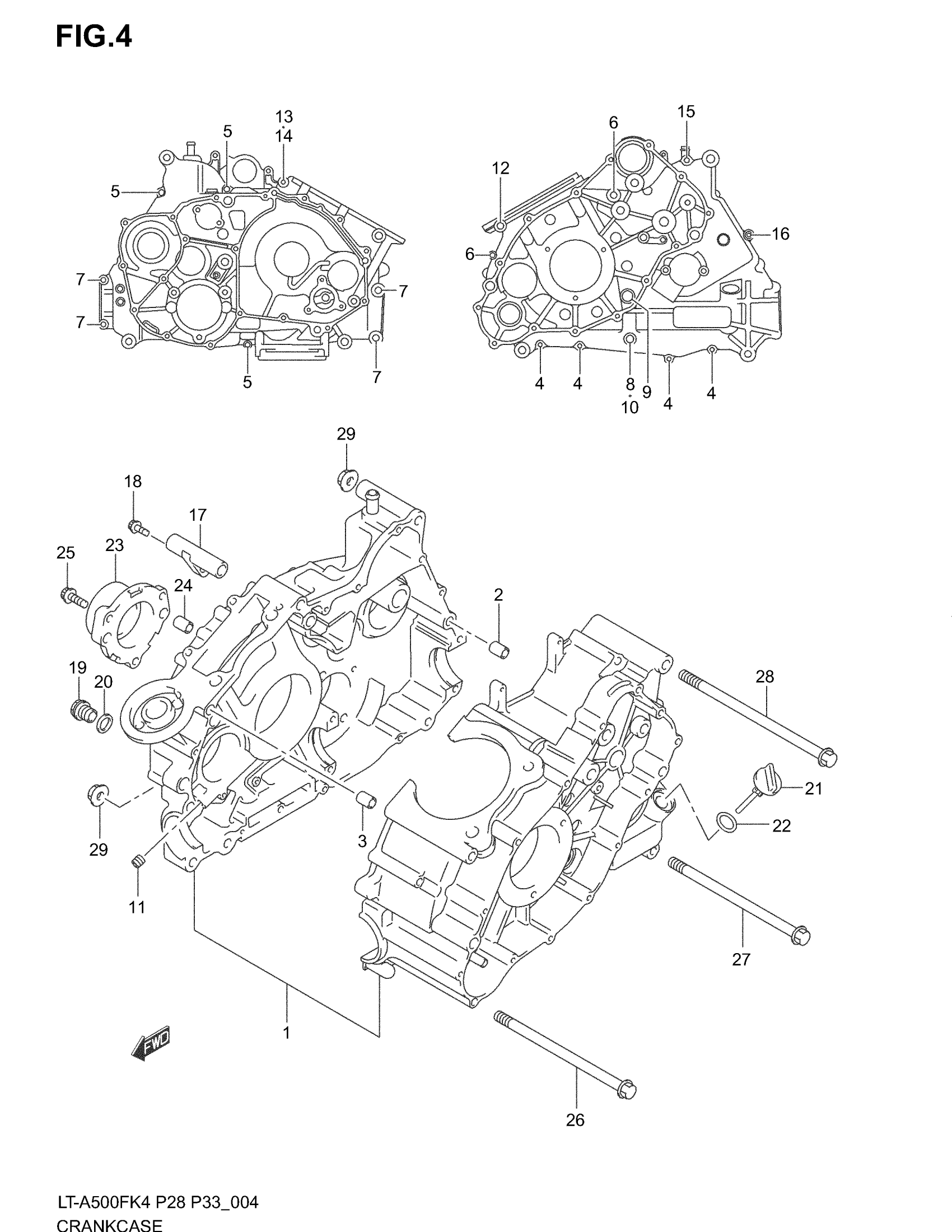

Suzuki LT-A500FB (2004) CRANKCASE Diagram
#
Description
Price
1
CRANKCASE SET | Includes Item(s) 2 - 16 This part replaces 11301-03811.
11301-03812
Unavailable
2
PIN
04211-13189
Unavailable
3
PIN
04211-11169
Unavailable
4
BOLT This part replaces 01547-06453.
01547-0645B
Unavailable
5
BOLT This part replaces 01547-06553.
01547-0655B
Unavailable
6
BOLT This part replaces 01547-06753.
01547-0675B
Unavailable
7
BOLT (8X50)
09103-08081
Unavailable
8
BOLT (8X60) This part replaces 09103-08345.
09103-08217
Unavailable
9
BOLT, LH (8X105)
09103-08179
Unavailable
10
GASKET (8.2X14X1)
09168-08016
Unavailable
11
PLUG This part replaces 09246-05006.
09246-04009
Unavailable
12
BOLT, LH (8X137)
09103-08297
Unavailable
13
BOLT, RH (8X125)
09103-08182
Unavailable
14
GASKET (8.2X14X1)
09168-08016
Unavailable
15
BOLT (L:120)
09103-06255
Unavailable
16
.BOLT This part replaces 01547-06953.
01547-0695B
Unavailable
17
PIPE, BREATHER
11317-09F50
Unavailable
18
BOLT, OIL GALLERY This part replaces 07120-06123.
07120-0612B
Unavailable
19
PLUG, OIL PRESSURE
09247-14015
Unavailable
20
GASKET, OIL PRESSURE PLUG
09168-14002
Unavailable
21
GAUGE,OIL LEVEL
11971-09F50
Unavailable
22
O RING, OIL LEVEL GAUGE
09280-17003
Unavailable
23
HOUSING, SECONDARY SHAFT BEARING
11313-09F60
Unavailable
24
PIN
04211-13189
Unavailable
25
BOLT
09106-08121
Unavailable
26
BOLT (10X180)
09103-10136
Unavailable
27
BOLT (10X180) REAR LOWER
09103-10136
Unavailable
28
BOLT (10X205) REAR UPPER
09103-10145
Unavailable
29
NUT, REAR SWGARM BRACKET This part replaces 09159-10058.
09159-10115
Unavailable
