- LT-A500F (2007)
TRANSMISSION (2)

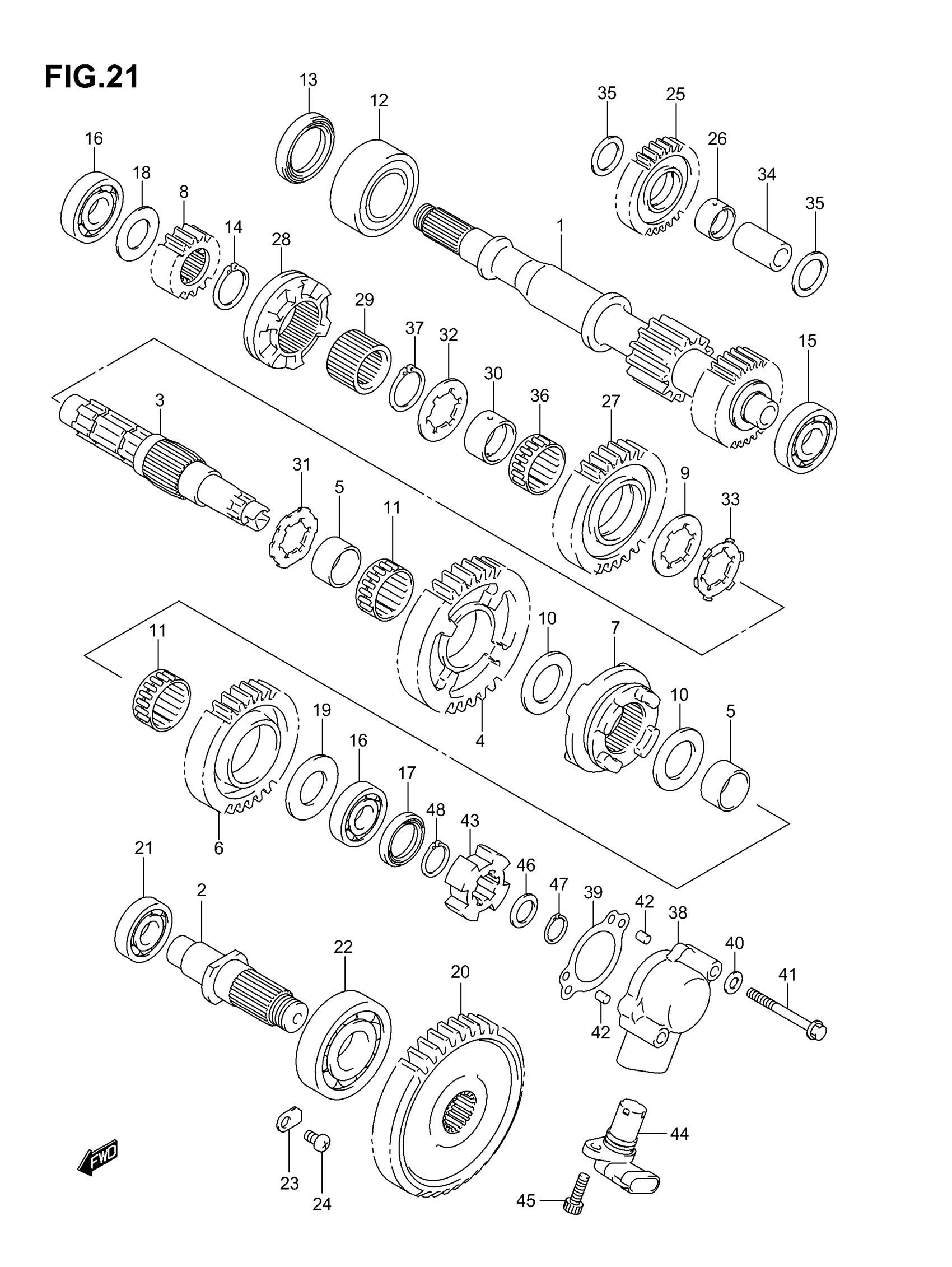

Suzuki LT-A500F (2007) TRANSMISSION (2) Diagram
#
1
SHAFT, DRIVE | NT:16/25
29111-03G00
Unavailable
2
SHAFT, SUB T/M OUTPUT
29121-03G00
Unavailable
3
SHAFT, SUB T/M COUNTER
29131-03G10
Unavailable
4
GEAR, SUB T/M DRIVEN | NT:40
29311-03G20
Unavailable
5
BUSH, SUB T/M DRIVEN
29315-09F51
Unavailable
6
GEAR, SUB T/M DRIVEN HI | NT:30
29321-03G01
Unavailable
7
DOG, SLIDING
29331-03G20
Unavailable
8
GEAR, SUB T/M DRIVEN NO.2 | NT:16
29411-09F50
Unavailable
9
WASHER, DRIVEN GEAR
09167-25017
Unavailable
11
BEARING, SUB T/M GEAR | 30X35X12
09263-30018
Unavailable
13
SEAL, DRIVE SHAFT | 30X44X7
12281-87J00
Unavailable
14
SNAP RING
09380-25003
Unavailable
15
BEARING, DRIVE SHAFT LH | 20X47X14
09262-20069
Unavailable
16
BEARING, COUNTER SHAFT | 20X52X15
09262-20073
Unavailable
18
WASHER, DRIVE GEAR RH | 20X34X1.0
09181-20251
Unavailable
19
WASHER, DRIVE GEAR
08211-20401
Unavailable
22
BEARING, OUTPUT SHAFT
29122-03G00
Unavailable
23
RETAINER, BEARING
24741-03G00
Unavailable
24
SCREW (6X12) | '05/1%
09125-06110
Unavailable
25
GEAR, REVERSE IDLE | NT:28
24561-09F50
Unavailable
26
BUSH, REVERSE IDLE GEAR
29222-44D00
Unavailable
27
GEAR, REVERSE DRIVEN | NT:32
24571-03G10
Unavailable
28
DOG, REVERSE GEAR
24581-03G10
Unavailable
29
SPACER, REVERSE SELECT
24582-03G00
Unavailable
30
BUSH, REVERSE DRIVEN GEAR
29315-09F51
Unavailable
31
WASHER,LOCK (25.1X41X1.5)
09167-25013
Unavailable
32
WASHER, REVERSE DRIVEN GEAR
09167-25017
Unavailable
33
WASHER, LOCK
09169-25001
Unavailable
35
WASHER, REVERSE IDLE GEAR | 20X30X1.0
09181-20195
Unavailable
36
BEARING, REVERSE DRIVEN GEAR | 30X35X12.8
09263-30018
Unavailable
37
SNAP RING
09380-25003
Unavailable
38
HOUSING, ODOMETER GEAR
26441-03G00
Unavailable
39
GASKET
26451-03G00
Unavailable
40
GASKET (5.8X13X1.2)
09168-06023
Unavailable
41
BOLT This part replaces 01547-06453.
01547-0645B
Unavailable
43
ROTOR, SPEED
34981-03G00
Unavailable
45
BOLT, SENSOR (6X16)
09106-06073
Unavailable
46
WASHER, ROTOR (13X20X1)
09160-13010
Unavailable
47
CIRCLIP This part replaces 08331-31136.
08331-3113A
Unavailable
48
CIRCLIP This part replaces 08331-31176.
08331-31179
Unavailable
