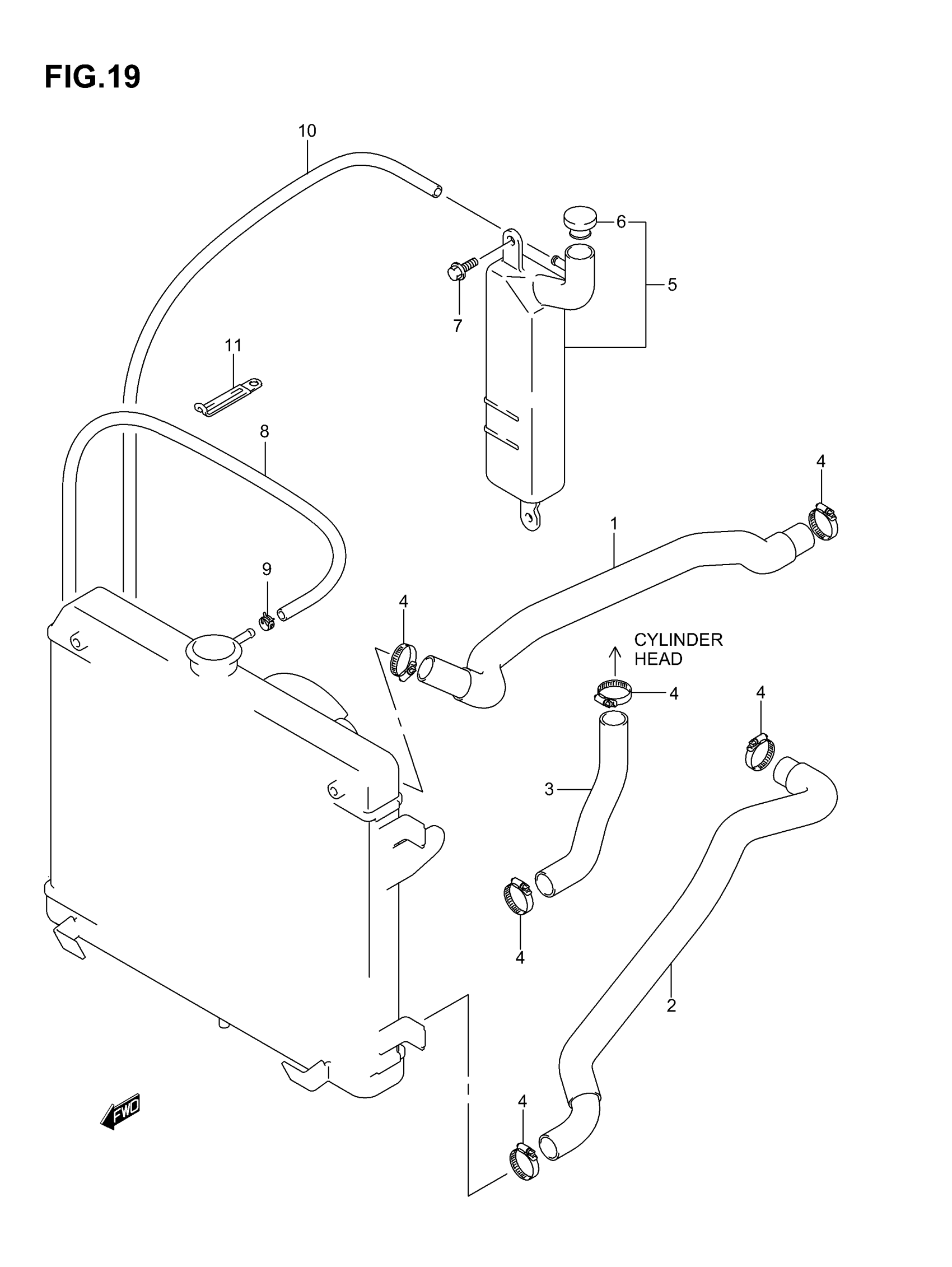

2007 Suzuki LT-A500F Radiator Hose Diagram

2007 Suzuki LT-A500F Radiator Hose Diagram

#

Description
Price

1

HOSE, RADIATOR INLET

17851-03G00

Unavailable

2

HOSE, RADIATOR OUTLET

17852-03G00

Unavailable

3

HOSE, WATER PUMP OUTLET

17854-03G00

Unavailable

4

CLAMP

09402-32511

Unavailable

5

TANK ASSY, RESERVOIR | Includes Item(s) 6

17910-03G00

Unavailable

6

CAP, RESERVOIR TANK

17932-12C00

Unavailable

7

SCREW

09116-06168

Unavailable

8

HOSE SET, RESERVOIR TANK INLE This part replaces 17981-42E00.

17900-27810

Unavailable

9

CLIP

09401-08411

Unavailable

10

HOSE, OVERFLOW | L:600!440

09352-50901-600

Unavailable

11

CLAMP This part replaces 09404-06432.

09404-06039

Unavailable
