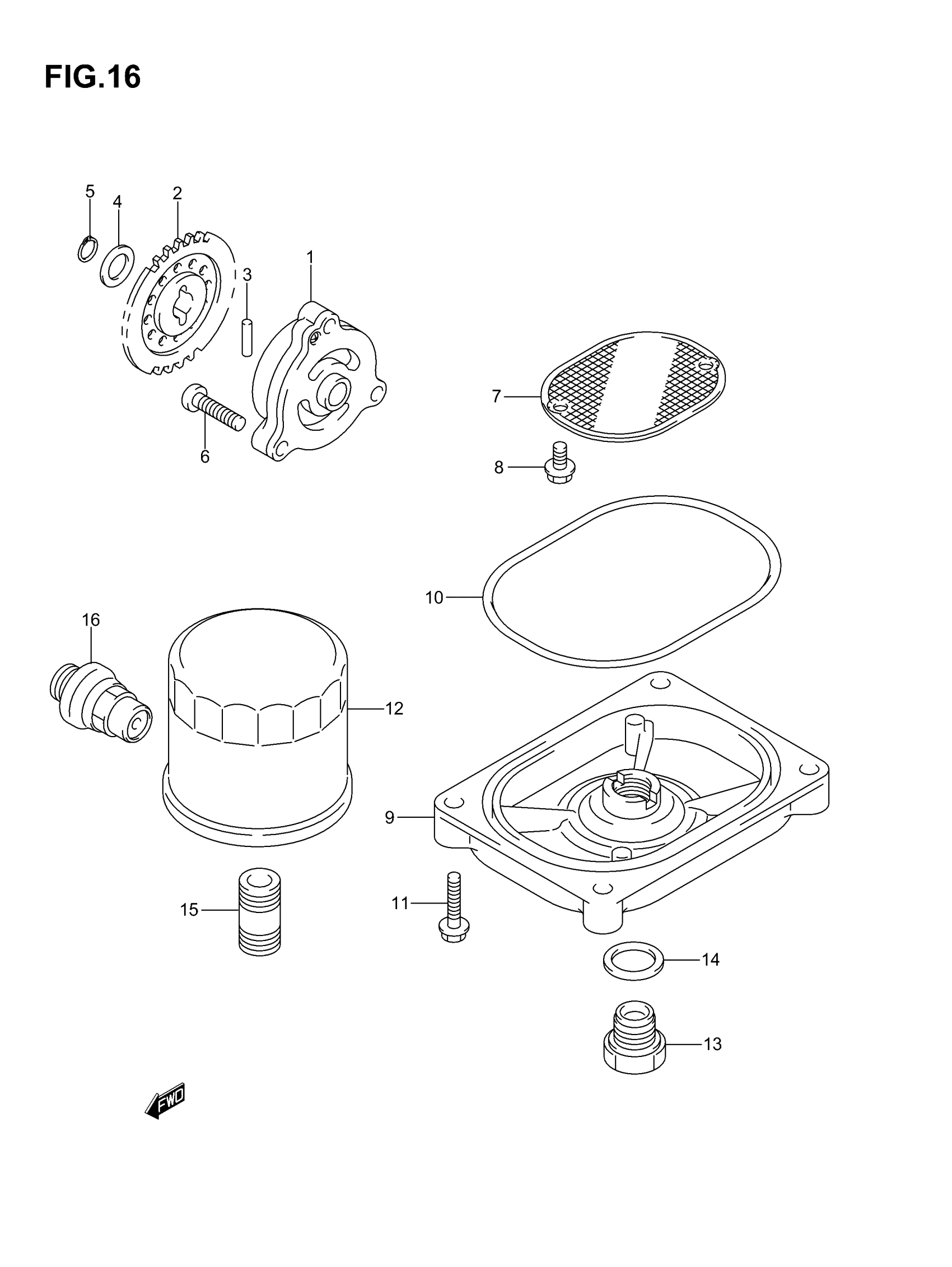

Suzuki LT-A500F (2007) OIL PUMP Diagram
#
Description
Price
1
PUMP, ENGINE OIL
16400-03G00
Unavailable
2
GEAR, DRIVEN (NT:29)
16331-09F50
Unavailable
3
PIN
09261-04009
Unavailable
4
WASHER
09181-10158
Unavailable
5
CIRCLIP This part replaces 08331-31106.
08331-31109
Unavailable
6
SCREW
09125-06035
Unavailable
7
STRAINER,ENGINE OIL This part replaces 16520-24500.
16520-27H00
Unavailable
8
SCREW This part replaces 02112-75123.
02112-7512A
Unavailable
9
CAP, OIL STRAINER
16523-24501
Unavailable
10
O RING
16528-24500
Unavailable
11
BOLT, FINAL GEAR CASE COVER This part replaces 01547-06253.
01547-0625B
Unavailable
12
FILTER, ENGINE OIL This part replaces 16510-03G00-X07.
16510-07J00
Unavailable
13
PLUG (MAGNETO)
09247-14002
Unavailable
14
GASKET
09168-14002
Unavailable
15
UNION,OIL STAND
16591-06B01
Unavailable
16
VALVE ASSY, OIL RELIEF
16440-44D00
Unavailable
